在嵌入式AI語音設備領域，RK3326憑借性價比和對多通道音頻的支持，成為不少開發者的首選主控。但音頻調試向來是“坑多細節密”——前陣子有位同學反饋，用tinycap錄PCM能成，錄WAV就翻車，硬件飛線后還采不到回采數據。今天結合實際硬件圖紙、DTS配置和調試日志，跟大家拆解RK3326上PDM麥克風+音頻回采的完整調試流程，幫你避開那些“一看就會，一調就廢”的坑。

一、調試背景：先搞懂硬件與初始問題

在動手前，必須先理清硬件鏈路——音頻調試的核心是“軟件配置匹配硬件實際連接”，否則再改代碼也白搭。

1.核心硬件組成

2.初始調試問題

1.格式差異問題：tinycap /sdcard/rec3.pcm -D 0 -d 1 -c 8 ...能錄PCM，但改輸出為.wav就失??；

2.回采失敗問題：硬件飛線（RK817 PDMCLK→W15）后，執行tinymix 0 2 + tinycap，錄不到機器內播音的回采數據；

3.時鐘無波形：示波器測W15腳（PDM_CLK），無時鐘信號，麥克風數據自然傳不進來。

二、核心問題拆解：從“現象”到“本質”

1.為什么tinycap錄WAV會失敗？——格式本質差異

很多同學會誤以為“改個文件后綴就行”，但tinycap的設計邏輯是只輸出原始PCM數據，而WAV格式需要“文件頭+ PCM數據”（文件頭記錄采樣率、聲道數、位深等信息）。

? PCM：無文件頭，tinycap直接寫采樣數據，硬件輸出什么就存什么，所以能成功；

? WAV：缺少文件頭，tinycap無法生成符合WAV規范的文件，系統識別為“無效文件”，看似“錄不了”，實際是格式不兼容。

解決思路：先錄PCM，再用ffmpeg補文件頭轉WAV。

2.回采與時鐘問題：硬件+軟件雙重卡點

飛線后仍無時鐘、無回采，核心是兩個卡點：

（1）硬件卡點：PDM_CLK未正確連接

RK3326的PDM模塊需要外部時鐘驅動（來自RK817的PDMCLK），原硬件未直連，需飛線：

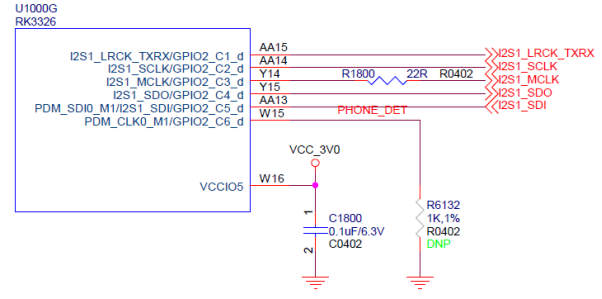

?飛線目標：RK817的PDMCLK引腳→ RK3326的W15腳（GPIO2_C6，對應pdm_clk0m1引腳）；

?易錯點：飛線后未檢查波形——若仍無時鐘，不是硬件沒接好，就是軟件沒啟用該引腳。

（2）軟件卡點：DTS引腳配置不全+通路未選對

從DTS看，PDM節點的pinctrl-0配置缺失關鍵引腳：

// 原始PDM節點配置（不全）&pdm {    status ="okay";   #sound-dai-cells =<0>;    pinctrl-names ="default";    pinctrl-0= <&pdm_clk1 &pdm_sdi1 &pdm_sdi2>;// 少了pdm_clk0m1、pdm_sdi0m1};

“PDM_SDI0用于回采，在1-2通道”，但原始配置沒加&pdm_sdi0m1，導致回采通路沒啟用；同時缺少&pdm_clk0m1，時鐘引腳沒被正確配置為PDM功能，自然無波形。

三、分步解決方案：硬件→軟件→驗證

第一步：硬件鏈路核查（優先級最高）

音頻調試先查硬件，避免“軟件瞎調”。按以下清單逐一確認：

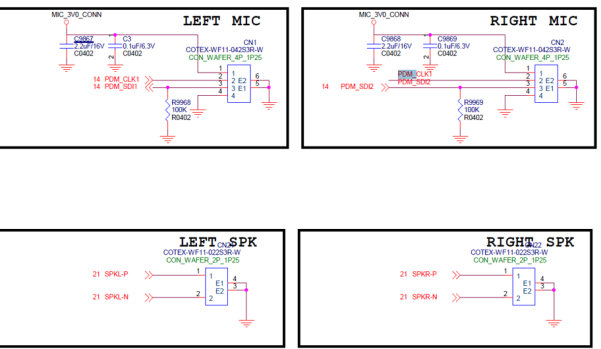

1.麥克風供電：測量CN1/CN2的MIC_3V0_CONN引腳，電壓是否3.0V（正常），濾波電容C9867/C9868（2.2uF）是否焊接；

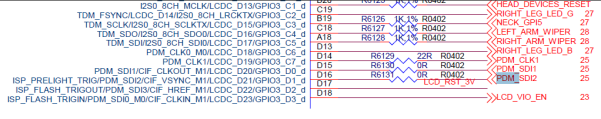

2.PDM信號線：PDM_SDI1（CN1引腳2）→RK3326 AA15，PDM_SDI2（CN2引腳2）→RK3326 Y15，線路是否通（用萬用表測通斷）；

3.時鐘飛線：RK817的PDMCLK引腳→ RK3326 W15（GPIO2_C6），飛線是否牢固，無虛焊；

4.上拉電阻：R9968/R9969（100K）是否焊接（PDM信號線需上拉才能穩定傳輸）；

5.回采硬件：RK817的HP_SNS引腳（耳機檢測）是否接R6134（0Ω電阻，回采信號需要）。

第二步：DTS配置修改

基于文檔6的原始DTS，重點修改PDM節點和RK817 Codec節點，確保引腳與功能匹配：

1. PDM節點修改（啟用時鐘與回采引腳）

&pdm {    status ="okay";   #sound-dai-cells =<0>;    pinctrl-names ="default";    pinctrl-0= <&pdm_clk0m1        &pdm_clk1        &pdm_sdi0m1        &pdm_sdi1        &pdm_sdi2        &pdm_sdi3>;};

2. RK817 Codec節點確認（回采必需）

確保rk817_codec節點啟用回采功能，關鍵參數如下：

rk817_codec: codec {   #sound-dai-cells =<1>;    compatible ="rockchip,rk817-codec";    clocks = <&cru SCLK_I2S1_OUT>;    clock-names ="mclk";    pinctrl-names ="default";    pinctrl-0= <&i2s1_2ch_mclk>,<&hp_init>;    pdmdata-out-enable;// 啟用PDM數據輸出    use-ext-amplifier;// 外部放大器（若有）    adc-for-loopback;// 開啟ADC回采（關鍵！沒有這個回采用不了）    hp-ctl-gpios = <&gpio3 RK_PA3 GPIO_ACTIVE_LOW>;    hp-volume = <20>;    spk-volume = <20>;};

第三步：tinymix+tinycap調試（通路配置與錄制）

tinymix是RK平臺配置音頻通路的核心工具，選對控制項才能打通數據鏈路。

1.用tinymix配置通路（關鍵一步）

最初用tinymix 0 2失敗，換成tinymix 1 1就有反應，原因是：

?tinymix 0：對應I2S音頻通路（用于耳機/喇叭），不是PDM麥克風通路；

?tinymix 1：對應PDM麥克風通路，1表示“啟用該通路”（不同平臺控制項編號可能不同，可通過tinymix命令查看所有控制項）。

正確操作：

# 查看所有音頻控制項，找到PDM相關的控制項（通常名稱含“PDM”或“Mic”）tinymix# 啟用PDM麥克風通路（假設控制項1是PDM使能）tinymix11

2. tinycap錄制PCM（參數必須匹配硬件）

# 命令解析：-D 0（音頻設備0）-d 1（聲卡1，PDM對應的聲卡）-c 8（8通道，覆蓋SDI0-3）# -r 16000（采樣率16K，PDM常用）-b 16（位深16）-p 1024（周期大?。?n 3（錄制3秒）tinycap/sdcard/rec3.pcm -D0-d1-c8-r16000-b16-p1024-n3

?為什么用-c 8？因?yàn)?/span>RK3326的PDM模塊支持4路SDI（SDI0-3），每路2通道，共8通道；用戶的MIC在3-6通道（SDI1/2），回采在1-2通道（SDI0），只有錄8通道才能同時抓到MIC和回采數據。

第四步：回采問題專項處理

若仍采不到回采數據（機器內播音的聲音），需額外檢查：

1.回采功能是否啟用：確認rk817_codec節點的adc-for-loopback是否配置，編譯DTS時是否生效（可通過以下指令查看）；

cat/sys/firmware/devicetree/base/rk817@20/codec/adc-for-loopback

2.時鐘波形檢查：用示波器測RK3326 W15腳（PDM_CLK），若仍無波形，可能是DTS配置沒生效（重新編譯燒錄）或硬件飛線斷了；

3.播放測試音頻：確保“機器內播音”正常（比如用tinyplay播放一個WAV文件），否則無聲音可回采。

四、最終驗證：從錄制到播放全流程

1.轉碼PCM為WAV（便于播放驗證）：

tinycap錄的PCM無文件頭，需用ffmpeg轉成WAV：

# -f s16le（16位小端）-ar 16000（采樣率）-ac 8（8通道）-i 輸入PCM -o 輸出WAVffmpeg-f s16le -ar16000-ac8-i /sdcard/rec3.pcm /sdcard/rec3.wav

1.播放驗證：

?用tinyplay播放轉好的WAV文件，若能聽到“自己說話的聲音（MIC）”和“機器內播音的聲音（回采）”，說明調試成功；

?若只有MIC聲音，無回采，檢查adc-for-loopback配置和HP_SNS電阻；

?若什么聲音都沒有，重新查PDM_CLK波形和tinymix通路配置。

五、調試經驗總結：避坑關鍵點

1.硬件優先原則：先查電壓、線路通斷、波形（尤其是時鐘信號），再調軟件——沒有時鐘，軟件再對也沒數據；

2.DTS引腳匹配：RK平臺的pinmux是“硬約束”，PDM的CLK/SDI引腳必須配置為對應功能（如RK_FUNC_2），不能用GPIO功能；

3.tinymix通路別亂選：控制項編號對應不同通路，不確定時用tinymix列全列表，結合硬件功能猜（含PDM/Mic的優先試）；

4.格式差異要記牢：tinycap只產PCM，轉WAV用ffmpeg，別直接改后綴；

5.回采依賴Codec配置：RK817的回采需要adc-for-loopback，硬件上HP_SNS電阻不能少。

結尾

RK3326的音頻調試看似復雜，實則是“硬件鏈路+軟件配置+工具使用”的三重匹配。只要按“硬件核查→DTS修改→通路配置→錄制驗證”的步驟來，大部分問題都能解決。如果你的調試過程中遇到特殊坑，歡迎在評論區留言，我們一起討論～
