石英晶振決定著設備的節奏與精準度，但溫度變化會讓晶振的頻率悄悄偏移，從而影響通信、定位和時鐘同步的穩定性。晶振溫度補償可通過補償溫度帶來的頻率漂移，讓系統在各種環境下都保持高精度運行。

01溫度對晶振的影響

當溫度變化時，晶體內部原子間距會發生微小變化，使得材料的彈性常數也隨之改變。環境溫度升高或降低，晶振的頻率就會“跟著跑偏”。

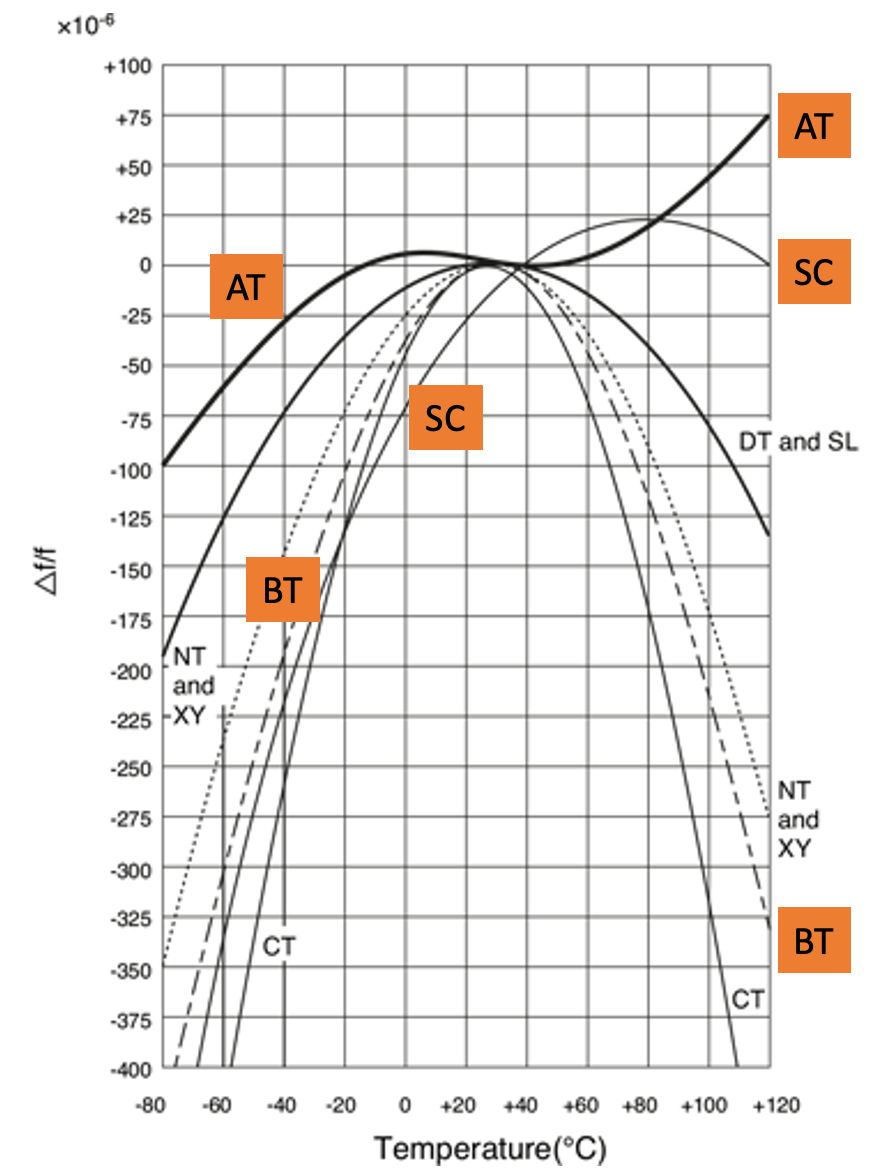

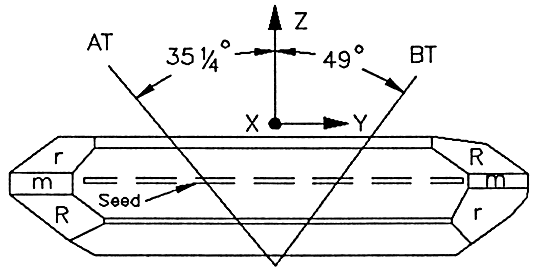

不同切割角度使晶振在溫度變化下的應力響應各不相同。今天，對比一下常見的三種切割方式：AT切，BT切，SC切。

AT切是應用最廣的切割方式，屬于厚度剪切振動模式，常用于0.5MHz ~ 300MHz的頻率范圍。它在25℃附近溫度最穩定。溫補晶振一般用AT切晶片。

BT切也是厚度剪切模式的晶體。切割角度比AT切更大，常用于0.5MHz ~ 200MHz頻率范圍。它具有良好的重復一致性和較高的頻率常數2.536 MHz?mm，能更容易做出高頻晶體。BT-cut通常用于對溫度要求高、環境惡劣的工業類設備或功率應用。

SC切是雙角度旋轉的應力補償切割。它的頻率范圍更寬，約0.5MHz ~ 3200MHz，能在較大溫度范圍內保持極高的穩定度。制造工藝最復雜，需要精密的研磨和角度控制。但它幾乎消除了機械應力對頻率的影響。恒溫晶振多用SC切晶片。

02溫度補償?shù)娜N主要方式

盡管不同切型在一定程度上優化了溫度特性，但溫漂依舊無法完全消除。于是，為了進一步提升頻率穩定度，可以使用溫度系數補償技術。

被動補償：通過在振蕩電路中引入溫度敏感元件(如NTC熱敏電阻、二極管或熱敏電容)，讓整體電容隨溫度自動變化，從而部分抵消頻率漂移。

推薦：KOAN溫補晶振

尺寸

1.6x1.2 / 2.0x1.6 / 3.2x2.5 / 5.0x3.2

7.0x5.0 / 20.8X13.2 DIP

波形

CMOS / LVDS

True Sine / Clipped Sine

KT3225為32.768KHz低功耗特性。TCXO開機特性好，功耗低，體積小，環境適應性好。野外作業，移動設備，通訊設備中廣泛應用。

主動補償：利用 “溫度傳感器+MCU+DAC+可變電容陣列” 構建閉環系統，實時監測溫度并數字控制振蕩頻率。其特點為：MCU實時采集溫度;通過查表或算法修正頻率偏差;可實現±0.1~±0.5ppm的高穩定度;廣泛應用于DTXO數字溫補晶振與DCXO數字控制晶振。

恒溫控制：在帶有微型恒溫爐的腔體中加熱晶體，使其工作在恒定且最穩定的高溫點，通常70～90℃。其特點為：最高穩定度可達±0.005～±0.01ppm;啟動時間長、功耗高;適用于對頻率要求極高的基準時鐘與實驗設備。

推薦：KOAN恒溫晶振

尺寸

9.7x7.5 / 14.3x9.3 / 20.3x13.2 DIP

20.3x20.3 DIP / 25.4x25.4 DIP

36.2x27.2 DIP / 50.8x50.8 DIP

波形

True Sine / HCMOS

電壓范圍3.3V~12V。根據用戶需求選擇標準，高溫，超優短穩，低相噪等恒溫振蕩器。

03工程實現關鍵要點

溫度補償并不是簡單的“測溫修正”，它需要從設計到制造綜合考慮多項因素，才能保證晶振在不同溫度下依然穩定。

溫度傳感精度：傳感器需達到±0.5℃以內，否則補償曲線會偏離。

出廠標定：在?40℃～+85℃區間采樣頻率，擬合出晶體的溫漂模型。

補償算法：常用三次多項式或查表修正：

如Δf = aT3 + bT2 + cT + d

可變電容分辨率：分辨率越高，調節越平滑，補償線性更好。

長期老化補償：通過自校準算法定期修正漂移，保持長期穩定。
