一、引言

在射頻（RF）與微波技術飛速發展的今天，精確的信號控制和測試測量已成為通信、國防、航空航天及科學研究等領域不可或缺的基石。無論是評估接收機靈敏度、校準系統功率水平，還是模擬真實信道中的信號衰減，都需要對射頻信號的幅度進行高精度、可重復的動態管理。然而，在上述應用中，傳統的固定衰減器或模擬衰減器通常因其操作繁瑣、無法遠程控制、無法調整衰減幅度等局限性，難以滿足現代自動化測試系統對效率、精度和可靠性的嚴苛要求。這一技術瓶頸催生了數字衰減器的快速發展，其將作為自動化測試系統的核心部件，承擔著智能、精準調控信號功率等關鍵任務。

此外，在構建現代射頻測試系統時如何在紛繁復雜的測試場景中，實現對信號功率最有效、最精確的控制？例如，從簡單的單點設備幅度控制到多天線系統（如MIMO）的并行測試，再到需要頻繁切換通道的大規模生產測試線，不同的應用對衰減方案的靈活性、通道數和自動化程度提出了截然不同的要求。

因此，本文將圍繞不同測試場景下最合適衰減方案的選擇展開討論，介紹德思特Vaunix單通道、多通道衰減器以及衰減矩陣的技術特點與功能定位，進而分析其分別適用的測試場景。最后，本文將以多通道衰減器為例，展示德思特Vaunix衰減器的控制與使用方式。

二、數字衰減器簡介與分析

1. 的定義

數字衰減器（Digital Attenuator）是一種通過數字控制信號精確調節射頻/微波信號幅度的射頻器件。其核心功能是控制信號功率的衰減量，從而實現對信號幅度的靈活管理。與傳統模擬衰減器相比，數字衰減器具有高分辨率、可重復性強、遠程控制便捷等顯著優勢。

2.衰減器的作用

數字衰減器是現代射頻系統中的關鍵調控部件，其主要作用在于對信號幅度進行精確、動態和可重復的控制。具體而言，數字衰減器能夠有效降低信號強度，防止高功率信號導致接收機過載或損壞，從而提高系統可靠性。它可用于靈活調節系統信號強度，匹配不同設備間的動態范圍，優化整體信號鏈路性能。在系統校準過程中，數字衰減器可輔助完成通道校正與功率校準，顯著提升測量準確性和通信質量。

此外，它還能夠模擬遠距離傳輸或遮擋環境下的弱信號場景，為接收靈敏度和抗干擾性能測試提供條件。在多通道或多信源系統中，數字衰減器還可實現多個信號之間的功率平衡，避免因功率差異引發的信號失真或判決錯誤。它也被廣泛應用于系統的線性度測試中，通過精確控制輸入功率，進而評估放大器、混頻器等器件在不同信號強度下的響應特性。

3

3.數字衰減器與其他衰減器的對比分析

1)與固定衰減器相比

固定衰減器特點如下：提供單一、不可變的衰減值（如10dB、20dB等）；結構簡單、成本低廉、性能穩定（高精度、高溫度穩定性、低VSWR等）。然而，其一經出廠無法進行任何動態調節，靈活性差，無法根據場景變化進行調整，若要改變衰減值，必須人工更換不同的衰減器，且無法實現遠程操作和自動化測試。固定衰減器主要用于防止過強信號損壞后端設備或用于鏈路中需要提供穩定衰減的場景。

數字衰減器與之相比，最核心的優勢在于其可編程性和可用于自動化測試。用戶可通過相應的控制軟件或控制接口（USB/以太網）進行遠程控制、一鍵設置信號衰減值，無需人工干預，支持自動化測試場景。

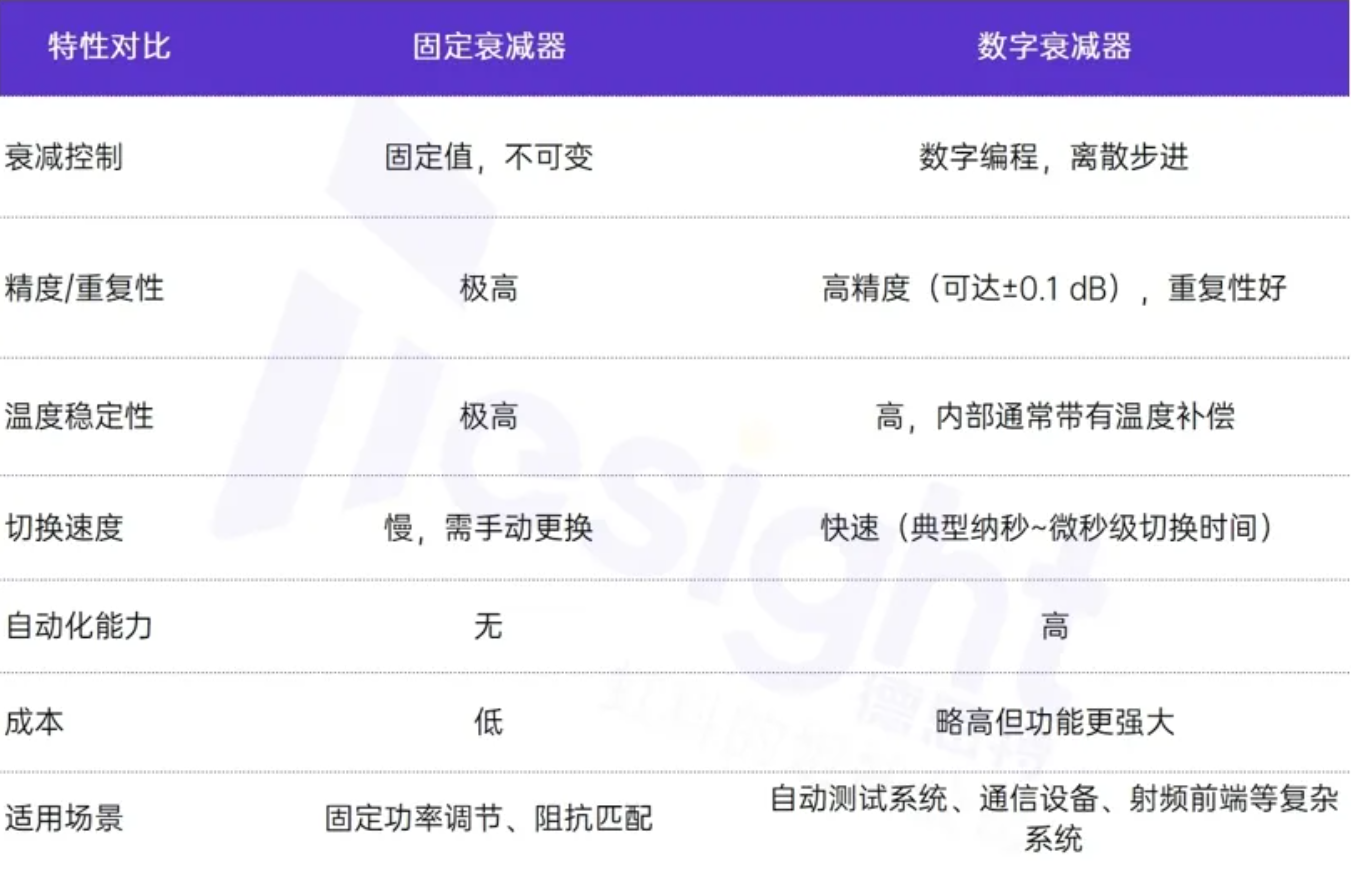

數字衰減器與固定衰減器的對比

2)與模擬衰減器相比

模擬衰減器通常是通過連續的模擬信號來改變衰減值，多采用PIN二極管、可變電阻、或機械結構（手動旋鈕等）實現，其衰減量通常是連續可調，可以實現快速、平滑的功率控制。然而，其控制精度較低，不容易達到0.5dB量級，且衰減量通常受控制電壓或溫度的影響較大，需要復雜的校準和查表補償才能獲得較高的精度。此外，由于模擬電路的漂移特性，其重復性通常不如數字器件，故一致性和可重復性差。

數字衰減器采用開關器件（如PIN二極管或FET）和數字電路設計，其衰減值是離散且精確的，其重復性極高，不易受控制信號波動和溫度變化的影響，穩定性較高；其直接通過數字接口（如SPI、I2C或并行總線）接收數字指令，可與微處理器、FPGA及現代自動化測試平臺無縫連接，無需額外的DAC。此外，數字開關的切換速度（通常在微秒甚至納秒級）遠快于許多模擬器件的響應速度。

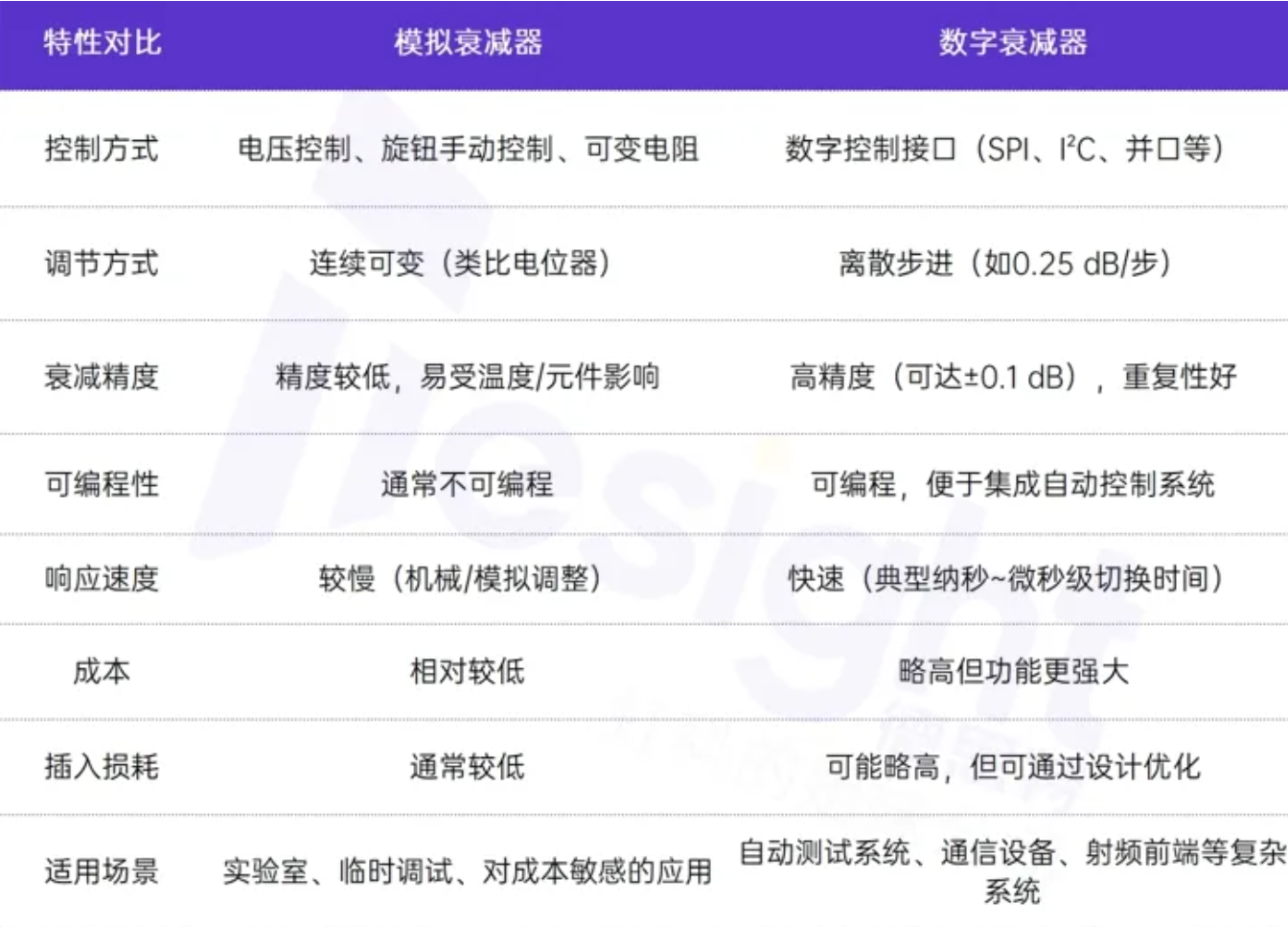

數字衰減器與模擬衰減器的對比

三、衰減方案選擇

德思特優質合作伙伴Vaunix作為可編程數字衰減器的代表廠商，提供了從單通道衰減器、多通道衰減器到衰減矩陣的完整產品線。如何根據不同的測試需求選擇合適的衰減器類型，是很多用戶關注的問題。本文將結合實際應用案例，對三類典型方案進行闡述分析。

1.單通道衰減器

德思特Vaunix單通道衰減器成本較低、結構簡單，具有單一鏈路衰減測試，適合點對點通信鏈路的相關測試。其典型應用場景可包括終端設備的單鏈路弱網模擬、網絡中單用戶信號強度調節、產線測試中的單設備功率調控等

下面將簡要闡述部分使用場景。

場景一：接收機靈敏度與門限測試。例如，在分析通信終端（例如手機、T-Box）的接收機性能時，需要將信號進行衰減，從而可以測試接收機在弱信號條件下的信號接收和解調能力；在進行門限測試時，通常需要將接收機接收信號下降到某一閾值，從而找到接收性能的臨界點。在此過程中，單通道衰減器即可提供穩定且精確的信號功率控制水平。

場景二：射頻前端線性度驗證。例如功率放大器、低噪聲放大器等射頻器件的測試中，通常需要逐步調節輸入信號電平，從而觀察器件的增益壓縮點（P1dB）、三階互調（IP3）等指標。因此，單通道衰減器可提供可調的精細電平控制，保證測試結果穩定。

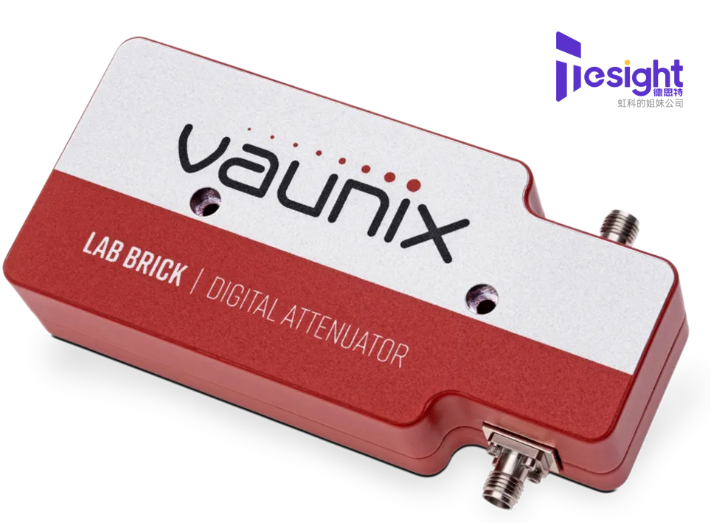

德思特Vaunix衰減器

2.多通道衰減器

德思特Vaunix多通道衰減器最高可支持64通道同時測試，通過一臺設備即可集中控制多鏈路或多設備衰減，有效降低了控制復雜度和成本，適合多天線、多端口設備、或多鏈路的測試。其典型應用場景可包括：車載T-Box多模測試、WiFi多天線MIMO測試、多鏈路模擬、多設備并行產測等

下面將簡要闡述部分使用場景。

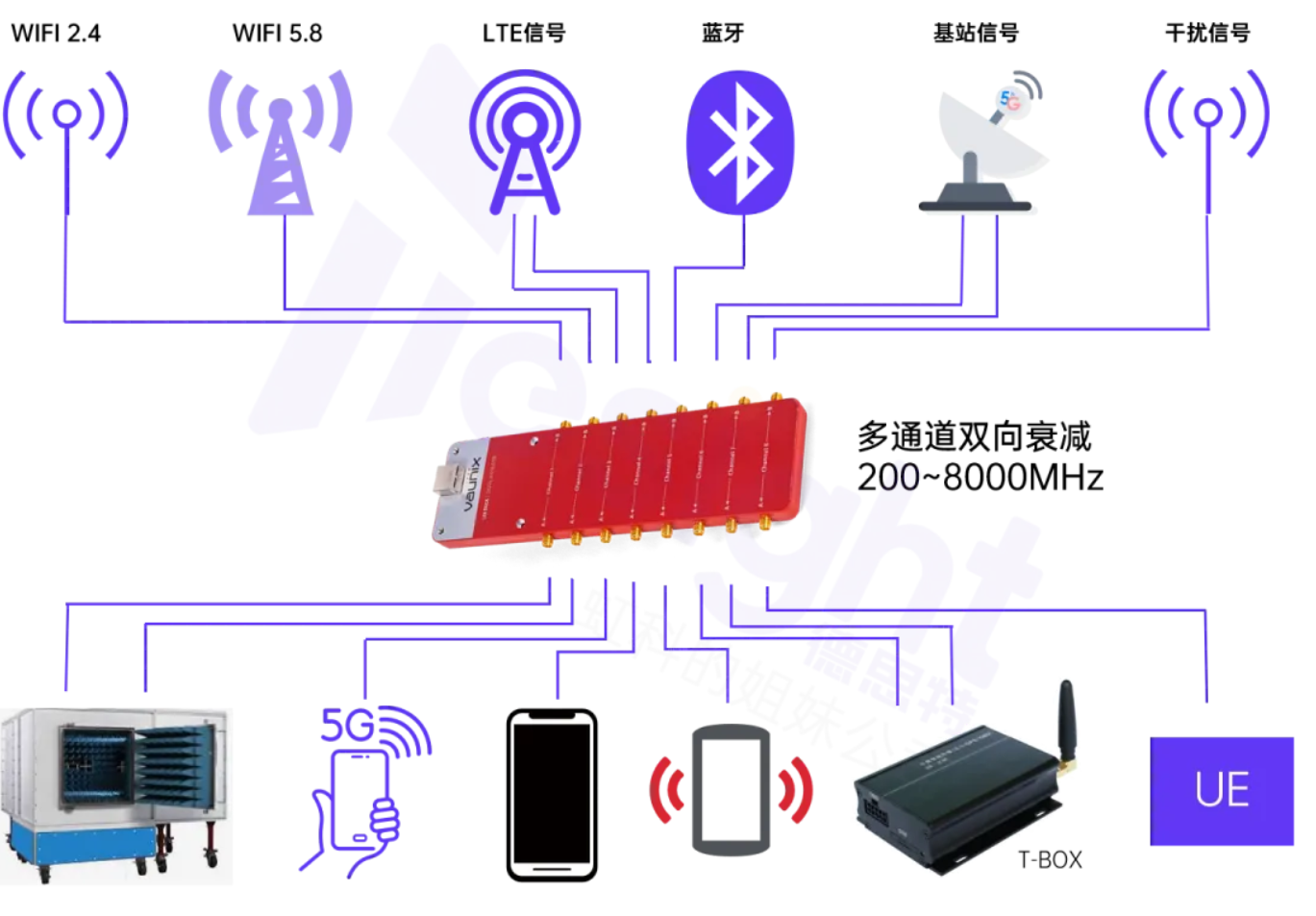

場景一：車載T-Box測試。T-Box（Telematics BOX）即遠程通信終端，是智能網聯汽車的核心部件之一。它是一個嵌入了GNSS（全球?qū)Ш叫l(wèi)星系統，如GPS、北斗）定位、移動通信（如4G、5G、WiFi、藍牙等）和CAN總線通信技術的硬件模塊。在車載T-Box多模測試中，由于需要針對GNSS接收信號、4G/5G無線通信網絡以及WiFi/藍牙遠程控制等功能進行測試，或模擬弱信號接收環境，因此可以使用多通道衰減器對多路信號進行同時衰減控制，以模擬復雜行車環境下的通信狀態。該測試使用德思特Vaunix多通道衰減器通過可以在一臺設備上同時對多個信號鏈路進行控制，避免多個單通道衰減器堆疊帶來的復雜性，大幅提升測試效率。

場景二：MIMO場景進行的多鏈路測試。以4×4 MIMO WiFi 6E路由器測試為例，假設路由器具有4根發射天線以及4根接收天線，對應于4條射頻鏈路。在點對點鏈路衰減中，4組天線分別對應接入衰減器的4個通道，每個通道獨立控制衰減值，從而可模擬不同天線接到的信號強度差異。若需模擬WiFi上下行鏈路通信，則可將八通道衰減器的其中4路用于下行（AP - STA），另外四路用于上行（STA - AP）。在實際網絡中，終端發射功率通常小于AP，導致上行鏈路更脆弱。因此，可通過衰減器的精確衰減復現上下行鏈路環境。

AP：Access Point，WiFi網絡構架中通常指無線路由器；

STA：Station，可表示任何支持IEEE 802.11協議的設備

3.衰減矩陣

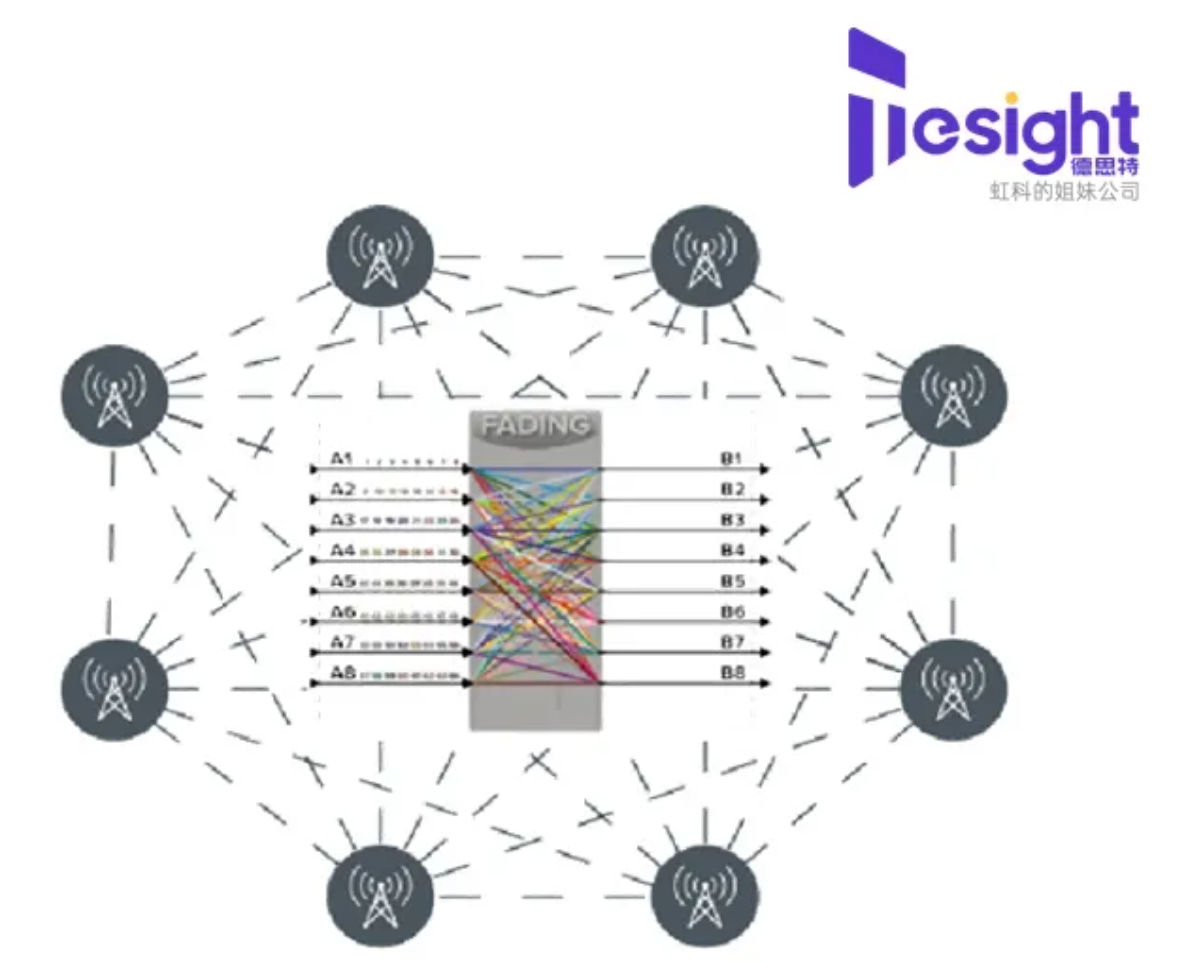

德思特Vaunix衰減矩陣具有多種不同通道數的產品，例如可實現8×8、64×8、64×16的衰減矩陣設置，可以靈活配置鏈路衰減狀態，從而實現多設備互聯結構下的測試，適合系統級或網絡級的測試。其典型應用場景可包括：大規模MIMO系統測試、蜂窩基站與多終端設備拓?fù)淠M、共存與干擾研究等

在上述場景中，衰減矩陣通過控制不同鏈路的衰減值（點對點通道或互聯通道），提供了極高的設置靈活度，為復雜網絡或系統模擬和測試創造了條件。

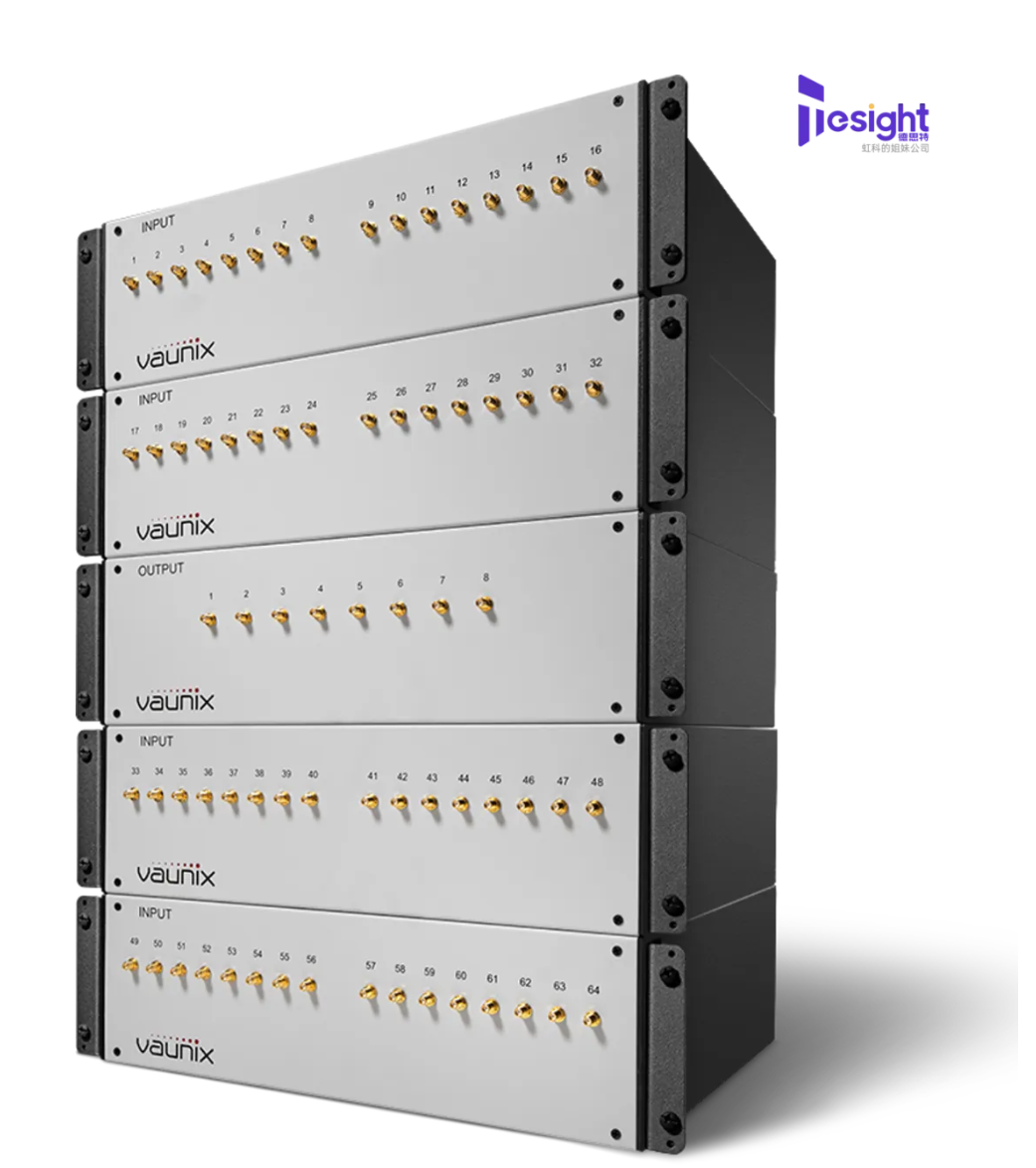

德思特Vaunix衰減矩陣

四、控制與使用展示

德思特Vaunix衰減器可通過USB或以太網進行衰減信號頻率、衰減信號功率的設置。以多通道衰減器為例，下面將展示衰減器的控制與使用方法。

1.以太網控制-硬件控制

提供USB和以太網接口，USB端口使用本機HID接口，無需安裝驅動程序；在任何支持USB HID 設備的系統上可輕松使用，包括使用Linux或類似操作系統的低成本嵌入式計算機。德思特Vaunix提供的以太網接口可配置靜態IP或動態DHCP，能夠分配HTTP端口以提高安全性。

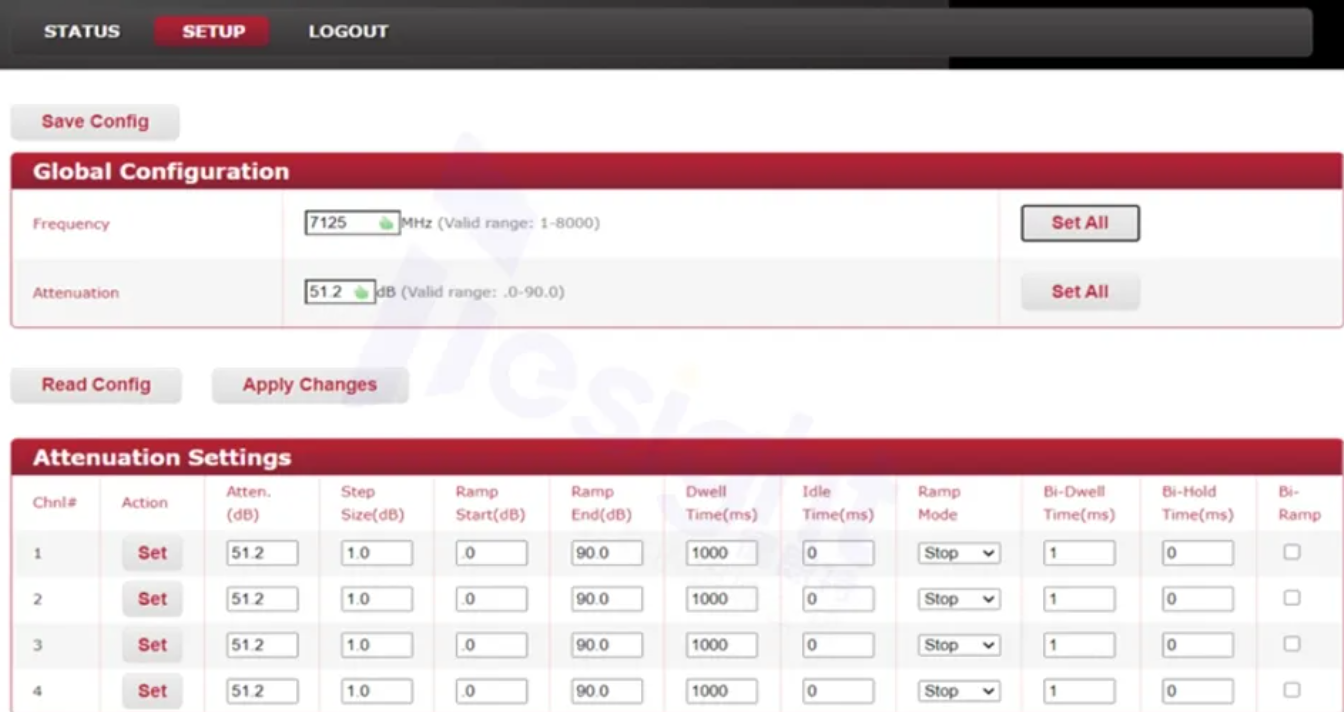

以太網控制界面

2.USB與GUI控制-軟件控制

提供配套的GUI軟件，可在USB連接狀態下直接運行軟件，并可在界面直接進行各通道信號頻率和衰減值的設置。觀察界面可知，可以改變衰減步進以及自動衰減范圍以支持自動化測試；除此之外，用戶也可自定義衰減曲線，通過.txt文件形式導入Profile即可完成自定義的衰減設定。

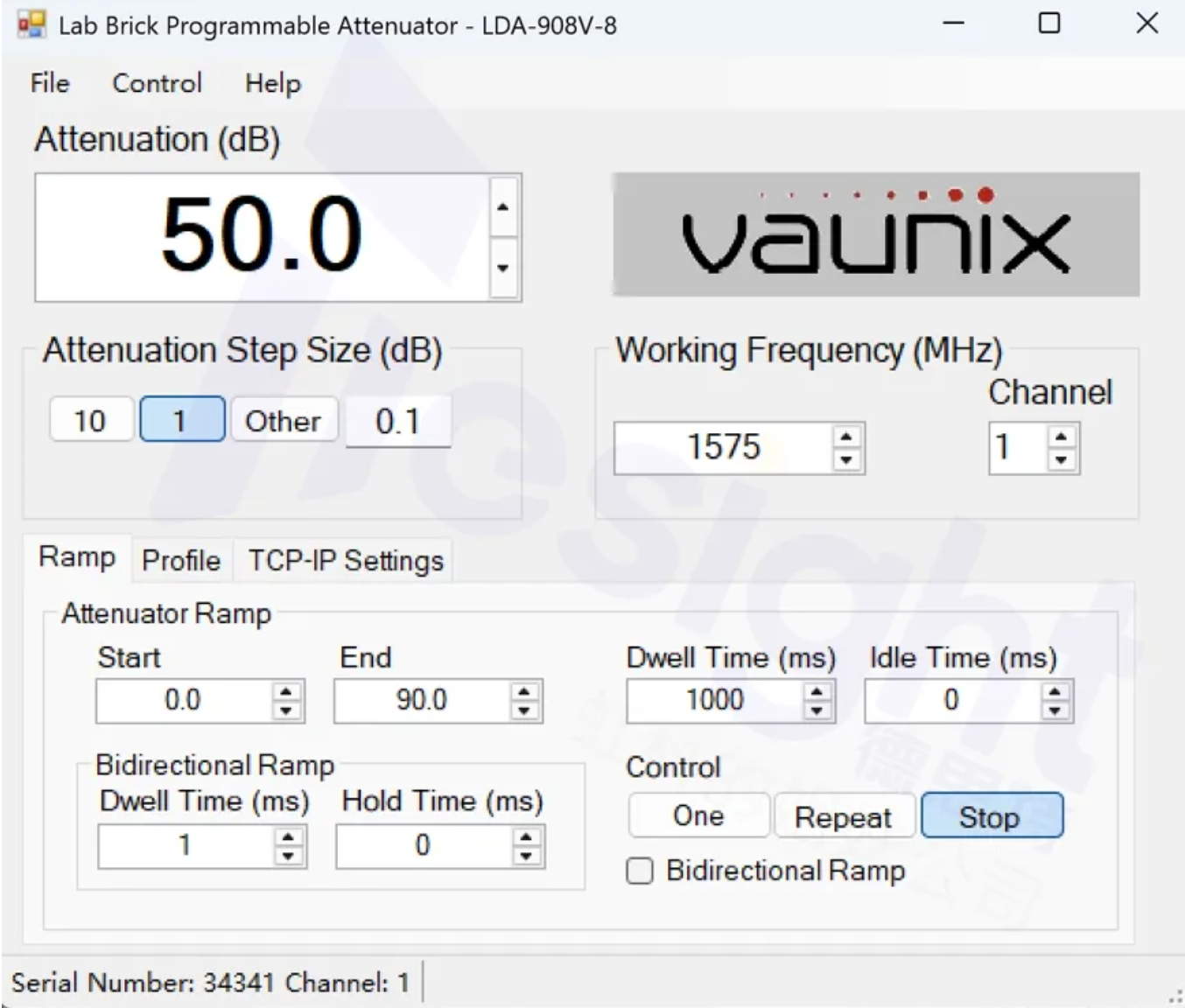

GUI設置界面

3.德思特自研軟件控制

使用者可采用德思特自研的控制軟件，該軟件的Status界面可將硬件的相關信息以及狀態同步顯示，Setup界面則可通過Set All一鍵完成所有通道的參數設定，也可根據實際需求逐一改變通道頻率和衰減值的設置。操作簡單，功能多樣。

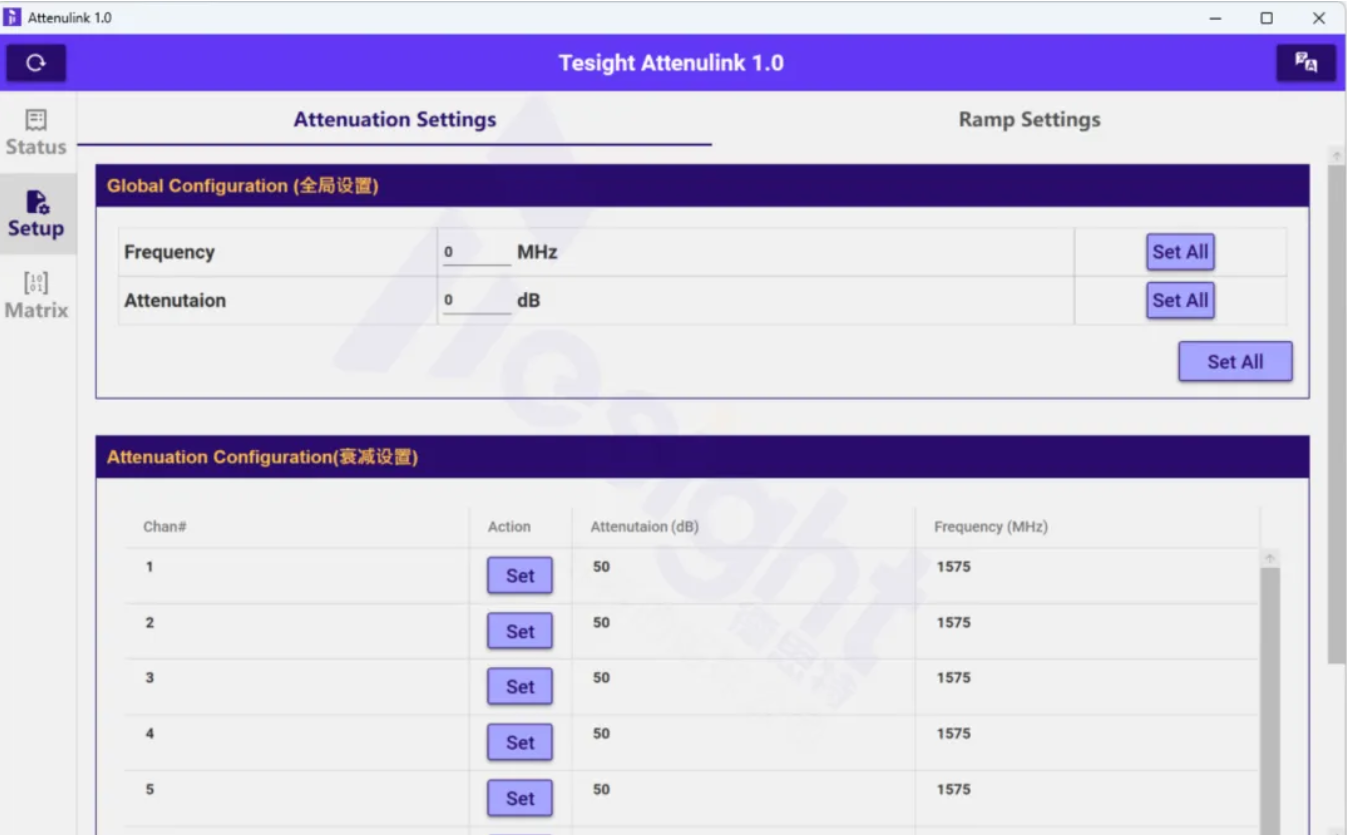

德思特自研多通道衰減器控制軟件Tesight Attenulink

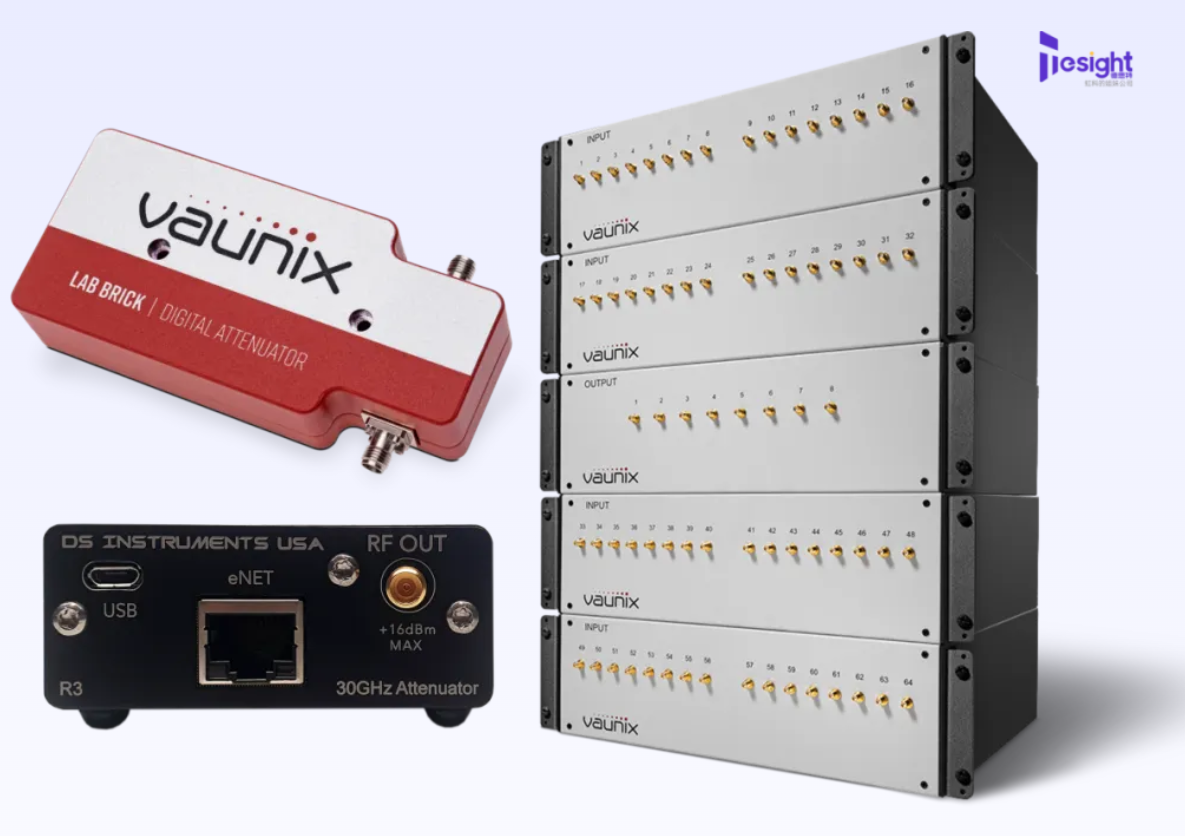

德思特?cái)?shù)字衰減器

德思特?cái)?shù)字衰減器簡單、高性?xún)r(jià)比、多功能且可靠，覆蓋10MHz到40GHz頻率范圍，步長低至0.1dB。為您提供USB和以太網接口，可通過附帶的圖形用戶界面（GUI）或webUI輕松編程，并提供了LabVIEW驅動程序、Windows API DLL文件、Linux驅動程序和Python示例。
