應用背景

高速風筒作為高頻使用的家電產品，其電源電路、電機驅動電路及輔助回路對MOS管的性能要求差異顯著。合科泰針對高速風筒的電路特性，推出5N50ER慢恢復MOS管與5N50ES快恢復MOS管，通過針對性的性能設計，實現不同電路場景下的精準適配，平衡性能與成本。

成本敏感場景的實用解決方案

在高速風筒的控制電路供電部分，市電經變壓器降壓后需整流為直流電。5N50ER的體內慢恢復二極管可組成簡單整流橋電路，借助二極管單向?qū)щ娦?，在市電正半周?dǎo)通供電流通過負載，負半周截止阻斷電流；雖恢復速度較慢，但對于控制電路這類功率需求小、成本敏感的部分，完全能滿足基礎整流需求，同時有效控制成本。

此外，在非關鍵的輔助電感負載續流回路中，當繼電器斷電時，電感會產生反向電動勢，可能損壞周邊元件。此時5N50ER的體內二極管作為續流二極管，為反向電流提供通路，保護電路元件;由于繼電器等輔助負載工作頻率不高，慢恢復二極管的特性不會對電路穩定性造成影響。

高性能場景的核心支撐

高速風筒的電機驅動與高頻開關電源電路對MOS管的響應速度、效率要求更高，5N50ES快恢復MOS管在此類場景中發揮關鍵作用。

在電機驅動電路中，5N50ES通過PWM控制信號驅動電機，應對電機頻繁啟停與調速的高要求。以H橋電機驅動電路為例，當某一相MOS管關斷時，電機繞組電感產生的反向電動勢會威脅電路元件，5N50ES的快恢復二極管迅速導通，為反向電流提供通路，既保護了電路，又減少能量損耗、提升驅動效率;同時其快速恢復特性大幅降低電磁干擾(EMI)，避免影響風筒內其他電路，保障電機平穩高效運行。

在高頻開關電源部分，5N50ES的快恢復特性同樣顯著提升效率。高頻開關電源通過高頻開關動作提高轉換效率與功率密度，開關過程中，5N50ES的快恢復二極管能快速恢復截止?fàn)顟B(tài)，減少開關損耗;以Buck型開關電源為例，開關管導通時電感儲存能量，關斷時電感通過快恢復二極管續流，5N50ES的快速恢復特性確保了高頻下電感續流的高效進行，提升電源整體效率、減少發熱，增強系統穩定性。

按需適配實現最優

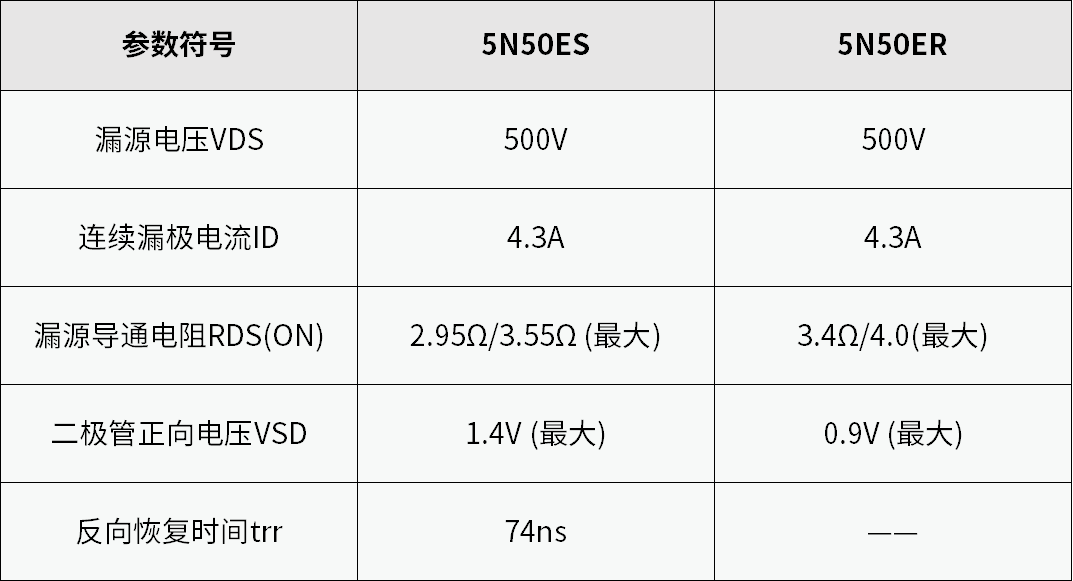

5N50ER慢恢復MOS管適用于對成本敏感、恢復速度要求不高的電路，如控制電路小功率整流、非關鍵輔助電感負載續流，在滿足基礎功能的同時有效控制成本;5N50ES快恢復MOS管則針對高性能需求場景，如電機驅動、高頻開關電源，其快速恢復特性帶來更高效率、更低干擾與更穩定的運行。

選擇時，若高速風筒設計更側重成本控制，且電機驅動、電源效率要求中等，5N50ER可實現高性價比;若追求高性能、高效率，對電機穩定性與電源轉換效率有高要求，5N50ES則是更優選擇。

結語

合科泰借針對性的性能設計，精準匹配高速風筒不同電路的需求，為工程師提供靈活的選擇方案。作為專注半導體模擬芯片與分立器件的高科技企業，合科泰始終以高品質、高性能的產品助力各行業創新，為客戶提供更優質的元器件解決方案。
