應用背景

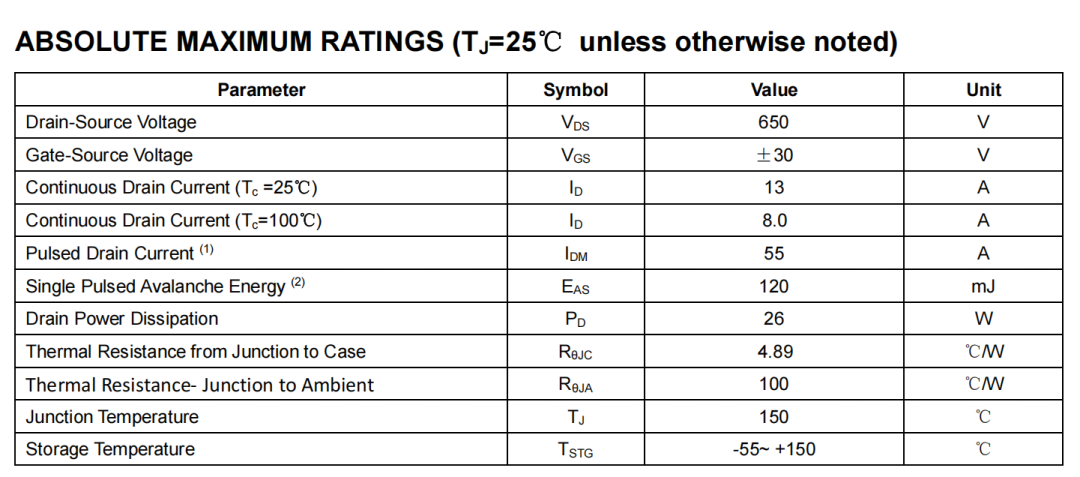

在功率電子設備向小型化、高效化發展的當下,合科泰TOLL4封裝是超結MOS管HKTS13N65,憑借超結工藝與TOLL4封裝的協同優化,成為工業電源、新能源系統等領域提升功率密度的核心選擇。這款N溝道功率器件實現650伏耐壓與13安培連續電流的平衡,采用超結工藝讓VGS為10伏時的導通電阻低至300毫歐,比傳統平面MOS管顯著降低導通損耗。

超結工藝與TOLL4封裝的協同優勢
HKTS13N65的核心價值來自技術融合。超結結構通過P型柱與N型漂移區交替排列,在高壓環境下有效降低導通損耗,100攝氏度結溫時仍能保持8安培持續電流輸出,120毫焦的雪崩能量為光伏逆變器等高壓場景提供安全保障。TOLL4封裝重新設計物理形態,無引腳表面貼裝支持自動化生產,頂部散熱結構與開爾文源極設計帶來差異化優勢。實測顯示,這款封裝的寄生電感僅5納亨,能有效抑制開關噪聲,支持600千赫茲開關頻率,比傳統封裝大幅提升;開爾文源極將柵極驅動與主功率回路分開,開關損耗大幅降低,在LLC諧振電路中能讓系統效率明顯提升。
覆蓋高功率密度場景的應用適配
在快充電源領域,20瓦PD快充方案中,HKTS13N65的2.0毫米厚度配合600千赫茲開關頻率,讓產品厚度控制在18毫米以內,效率保持較高水平;30分鐘滿負載循環中,外殼溫度穩定在58攝氏度,比傳統方案明顯降低,契合快充領域功率與體驗平衡的趨勢。
在光伏逆變器領域,組串式逆變器的Boost電路里,HKTS13N65的-55攝氏度至150攝氏度寬結溫范圍確保-30攝氏度低溫啟動時性能不衰減,120毫焦的雪崩能量能承受電網故障時的電壓尖峰,為系統提供可靠保障。
在UPS系統領域,10千伏安UPS的雙向DC-DC轉換器中,HKTS13N65的100納秒開關速度讓轉換效率保持較高水平,比IGBT方案明顯提升;低電感特性讓EMI輻射明顯降低,輕松通過EN55022ClassB標準,滿足嚴格的電磁兼容要求。
在工業開關電源領域,TOLL4封裝支持的雙面PCB布局,讓功率回路面積明顯減少,特別適合多相電源的高密度設計,幫工程師實現更緊湊的產品形態。
工程實踐的關鍵指南
散熱焊盤設計遵循銅箔最大化原則,散熱焊盤面積不小于封裝尺寸的一點五倍,推薦使用2盎司銅厚,布置1毫米間距的0.3毫米過孔陣列,過孔需做金屬化處理,孔壁銅厚不低于25微米,這樣能有效降低熱阻,10瓦功耗下結溫明顯下降。
功率回路布局核心是縮小高頻環路面積,輸入電容、MOS管與變壓器初級組成的回路要控制在2平方厘米以內,采用田字形對稱布線讓電流均勻分布,能有效降低開關損耗和EMI峰值;柵極驅動走線需遠離功率路徑,長度不超過5毫米。
柵極驅動優化需正確實施開爾文連接,驅動信號直接連接至源極Sense引腳,避免與主功率回路共用路徑;推薦使用2.2歐姆柵極電阻抑制振蕩,高頻應用可并聯100皮法電容優化開關速度,這種配置能讓硬開關條件下的電壓過沖明顯降低,顯著提升可靠性。
安規設計需滿足650伏電壓等級的爬電距離要求,初級與次級間距離不小于2.5毫米,建議采用開槽隔離增強安全性;PCB優先選擇FR-4基材,玻璃化轉變溫度不低于170攝氏度,濕熱環境下可使用鋁基板,進一步降低熱阻。
結語
TOLL4封裝的發展與新能源、工業4.0趨勢深度契合,未來在快充、光伏、儲能等領域應用會更廣泛。HKTS13N65不是簡單的一款MOS管,而是一套完整的功率密度解決方案,幫助工程師在功率電子小型化、高效化的趨勢中突破設計限制,實現更可靠、更緊湊的產品設計。合科泰始終以技術創新為核心,為客戶提供適配產業趨勢的功率器件,助力行業升級。
公司介紹
合科泰成立于1992年,是一家集研發、設計、生產、銷售一體化的專業元器件高新技術及專精特新企業。專注提供高性價比的元器件供應與定制服務,滿足企業研發需求。
產品供應品類:全面覆蓋分立器件及貼片電阻等被動元件,主要有MOSFET、TVS、肖特基、穩壓管、快恢復、橋堆、二極管、三極管、電阻、電容。
兩大智能生產制造中心:華南和西南制造中心(惠州7.5萬㎡+南充3.5萬㎡)配備共3000多臺先進設備及檢測儀器;2024年新增3家半導體材料子公司,從源頭把控產能與交付效率。
提供封裝測試OEM代工:支持樣品定制與小批量試產,配合100多項專利技術與ISO9001、IATF16949認證體系,讓“品質優先”貫穿從研發到交付的每一環。
合科泰在始終以“客戶至上、創新驅動”為核心,為企業提供穩定可靠的元件。
-
