熱界面材料作為芯片散熱系統的關鍵組成，其導熱性能直接決定熱量傳遞效率，精準測量導熱系數對材料篩選與優化至關重要。紫創測控luminbox聚光太陽光模擬器憑借光譜匹配性好、功率可調范圍寬、加熱均勻性高等優勢，突破傳統導熱測量方法的局限，可為芯片熱界面材料提供了高效、精準的測量方案。本文將詳解聚光太陽光模擬器在芯片熱界面材料的熱傳導機理、導熱測量方法、原理以及應用優勢。

聚光條件下的材料熱傳導機理

luminbox

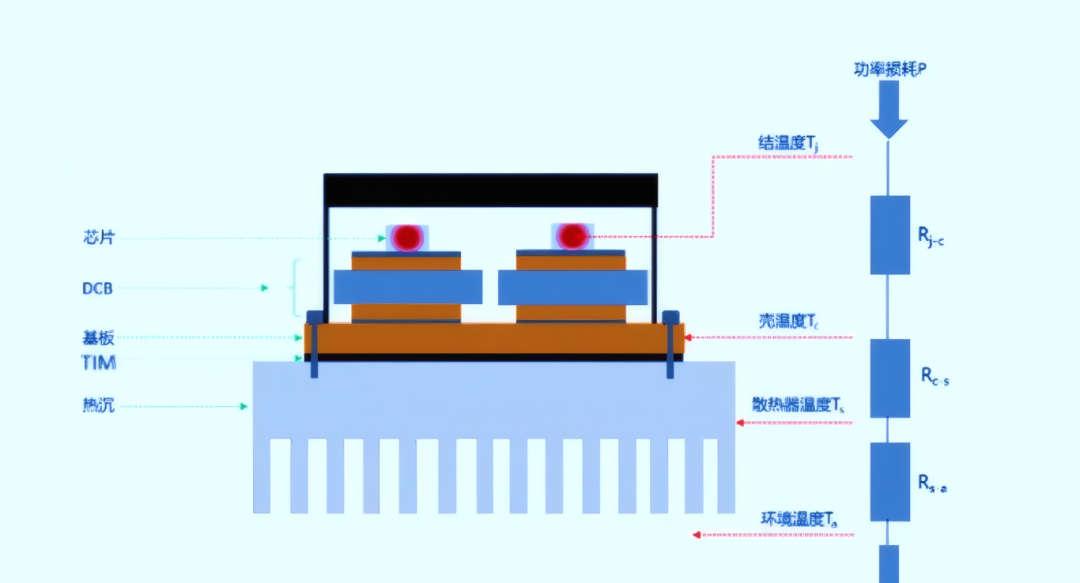

芯片的熱傳導機理

熱界面材料在高熱流環境下的熱傳導，是決定芯片封裝熱管理效率的核心，也是評估其在實際芯片工況下散熱性能的關鍵。聚光加熱模式下，熱界面材料的熱傳導呈現顯著瞬態特征。實驗表明，10Hz調制頻率對應的熱波穿透深度約100μm，與典型超薄熱界面材料厚度匹配，確保熱擴散信息的完整捕獲。

高導熱材料（>5 W/(m?K)）的溫度相位滯后顯著小于低導熱材料，這一特性為導熱系數反演提供了敏感表征參數。通過建立三維熱傳導數值模型，系統分析聚光功率、調制頻率與材料導熱性能的關聯規律，可實現各向異性導熱系數的精準提取，解決了傳統方法難以表征材料方向性熱性能的難題。

芯片熱界面材料的導熱測量方法

luminbox

1.樣品制備

選取硅脂、相變材料、納米復合材料等典型芯片熱界面材料，制備直徑20-50 mm、厚度 0.1-1 mm 的圓形樣品，確保樣品表面平整無缺陷，減少接觸熱阻對測量結果的影響。

2.實驗搭建

將樣品固定在導熱系數測量夾具中，上下表面分別貼合銅質散熱塊與溫度傳感器。調整聚光太陽光模擬器的聚光倍數與照射角度，使熱流垂直均勻覆蓋樣品表面，同時通過控溫單元維持環境溫度穩定在25℃±0.5℃。

3.數據采集與處理

啟動聚光太陽光模擬器后，待樣品達到熱穩態（溫度波動≤0.1℃/min），記錄輸入熱功率與上下表面溫差數據。每組樣品重復測量3 次，取平均值作為最終導熱系數結果，通過標準差分析測量重復性。

聚光太陽光模擬器的技術原理

luminbox

1.核心構成

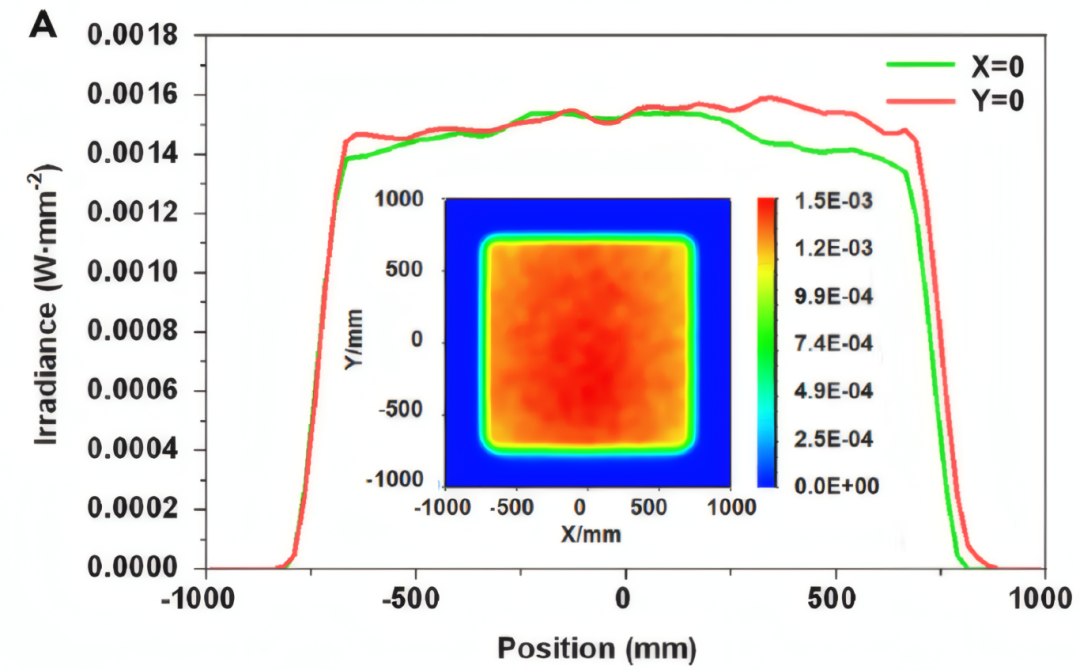

聚光太陽光模擬器的輻照分布

聚光太陽光模擬器主要由光源系統、聚光光學系統、光譜校正模塊與控溫單元組成。光源采用氙燈模擬太陽光光譜，通過凹面反射鏡與凸透鏡組合實現功率聚光，可提供500多個太陽的高聚光能量（1sun=1000w/m2），可調節匹配芯片實際工作熱負荷。

2.測量原理

基于穩態熱傳導定律，當聚光太陽光模擬器產生的恒定熱流垂直作用于熱界面材料樣品時，樣品上下表面形成穩定溫度差。通過高精度熱電偶測量溫差數值，結合樣品厚度、面積與輸入熱功率，依據公式λ=Q?d/(A?ΔT)計算導熱系數（λ 為導熱系數，Q 為熱流量，d 為樣品厚度，A 為樣品面積，ΔT 為上下表面溫差）。

聚光太陽光模擬器的應用優勢

luminbox

與傳統方法相比，聚光太陽光模擬器測量具備三大突出優勢：

非破壞性，無需接觸樣品，保持了材料的原始狀態；

高時空分辨率，能夠?qū)崿F(xiàn)微米尺度的局部熱物性分析；

快速瞬態響應，可模擬真實芯片的瞬態熱負荷。

聚光太陽光模擬器憑借其高功率密度、光譜匹配性與加熱均勻性，為芯片熱界面材料的導熱測量提供了可靠的解決方案。該方法有效克服了傳統接觸式測量的局限性，實現了非破壞、高精度的熱物性表征，尤其適用于超薄與各向異性新材料。其提供的在高熱流條件下的性能數據，對于材料篩選和配方優化具有重要指導意義。

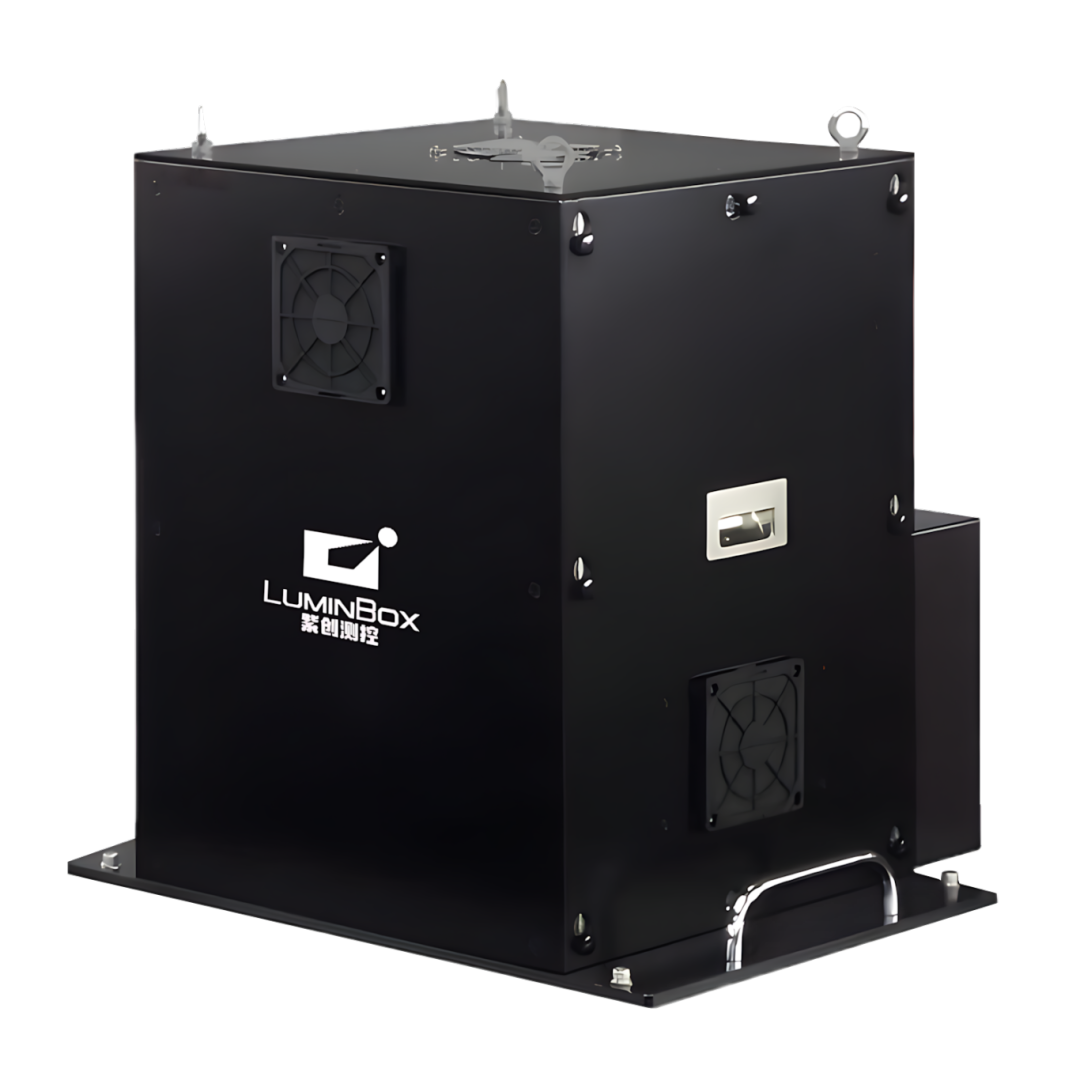

Luminbox 聚光太陽光模擬器

luminbox

紫創測控Luminbox 聚光太陽光模擬器以高性能氙燈為核心光源，精準復現AM1.5G 太陽光譜（可選 AM0、AM1.5D 光譜版本），可輸出高聚光能量，輻照穩定可控，可為環境模擬、材料測試及航空航天驗證提供專業光照解決方案。

可提供500多個太陽的高聚光能量（1sun=1000w/m2）

時間不穩定性和光譜匹配JIS C 8912/IEC 60904-9 2nd/ASTM E927-5的A Class標準

紫創測控Luminbox的聚光太陽光模擬器已應用于材料科學、新能源、航空航天等領域，推動科研與產業創新。未來，Luminbox將持續優化聚光技術，提升光譜適配性與輻照穩定性，為更多高要求場景提供更高效的解決方案。
