該ADS4249屬于ADS42xx超低功耗系列，包括雙通道、12位和 14位模數轉換器（ADC）。采用創新設計技術以實現高水平 動態性能，同時在1.8伏電源下功耗極低。該拓?fù)涫沟?該ADS4249非常適合多載波寬通信應用。

ADS4249具有增益選項，可用于在較低時提升SFDR性能 全尺寸輸入范圍。該設備還包含一個直流偏移校正環路，可用于 取消ADC偏移。DDR LVDS和并行CMOS數字輸出接口均可采用 緊湊型QFN-64 PowerPAD封裝。
*附件：ads4249.pdf

該器件包含內部參考，而傳統的參考引腳和 相關的解耦電容已被取消。ADS4249在工業層面上被指定 溫度范圍（–40°C至85°C）。

特性

• 最大采樣率：250 MSPS
• 超低功率，單1.8伏電源：
  • 560毫瓦總功率，功率250 MSPS
• 高動態性能：
  • 170 MHz 80 dBc SFDR
  • 170 MHz 時 71.7 dBFS 信噪比
• 串?dāng)_：> 90 dB，頻率為185 MHz
• 可編程增益最高可達6 dB，用于信
  噪比/SFDR 權衡
• 直流偏移校正
• 輸出接口選項：
  • 1.8伏并行CMOS接口
  • 雙倍數據率（DDR）LVDS帶可編程擺動：
    • 標準擺動：350 mV
    • 低擺幅：200 mV
• 支持低輸入時鐘幅度，最低可達200 mVPP
• 封裝：9毫米 × 9毫米，64針?biāo)尼槺馄綗o
  引腳（QFN）封裝
  參數

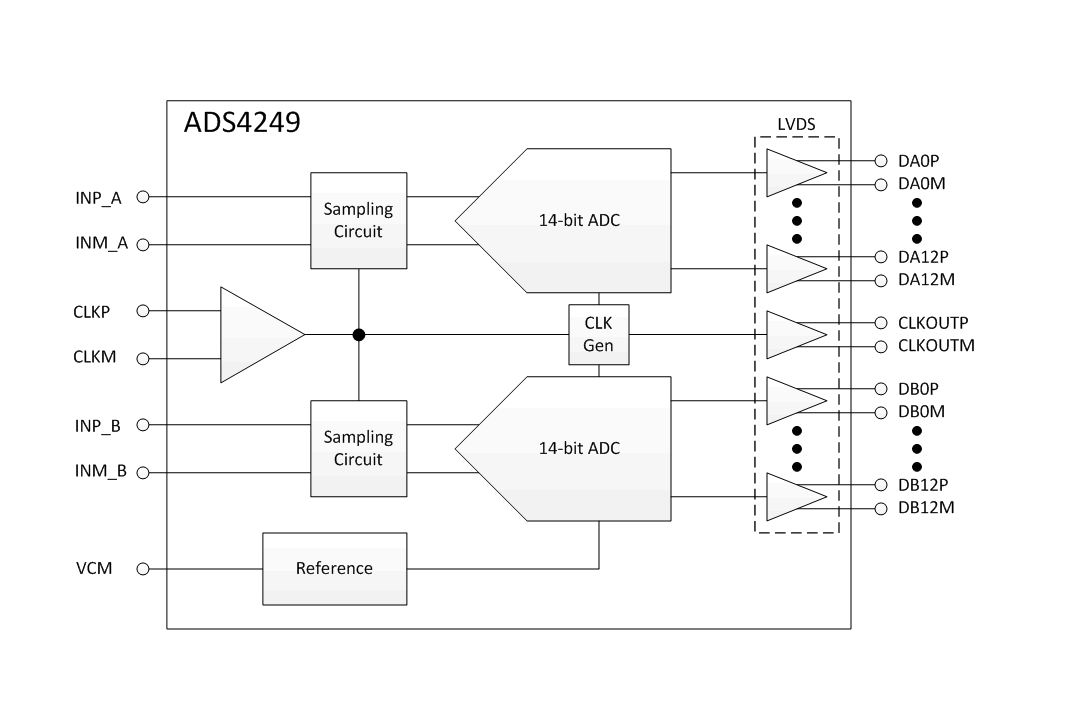

  方框圖

ADS4249 是德州儀器（TI）推出的雙通道 14 位高速 ADC，采樣率高達 250 MSPS，采用單 1.8V 供電，總功耗僅 560 mW，支持 DDR LVDS 與并行 CMOS 雙輸出接口，具備可編程增益、直流偏移校正等功能，專為無線通信基礎設施、軟件無線電、功率放大器線性化等高速信號采集場景設計。

一、芯片基礎信息與核心特性

1. 基礎規格

• 文檔與型號 ：文檔編號 SBAS534E，2011 年 7 月發布、2016 年 1 月修訂，與 ADS42xx 系列其他產品架構兼容，引腳兼容前代 ADS62P49。
• 供電與溫度 ：模擬電源（AVDD）與數字電源（DRVDD）均為 1.7V-1.9V（標稱 1.8V）；工作溫度 - 40°C 至 85°C，結溫最高 125°C，存儲溫度 - 65°C 至 150°C。
• 封裝與散熱 ：9mm×9mm 64 引腳 VQFN 封裝，底部帶 PowerPAD 熱焊盤（連接 DRGND），結到環境熱阻 23.9°C/W，熱焊盤需焊接至 PCB 接地平面以保障散熱。

2. 核心性能指標

• 采樣與分辨率 ：14 位分辨率，無失碼；最大采樣率 250 MSPS，支持低速模式（≤80 MSPS）；孔徑抖動 140 fs rms，通道間串?dāng)_ > 90 dB（185 MHz 時）。
• AC 性能 ：170 MHz 輸入時，SNR 達 71.7 dBFS，SFDR 80 dBc，THD -76 dBc；輸入帶寬 550 MHz（50Ω 源阻抗 + 50Ω 終端），支持最高 400 MHz（2 VPP）/600 MHz（1 VPP）輸入頻率。
• 功耗與靈活性 ：250 MSPS 時總功耗 560 mW（每通道 280 mW），支持全局掉電（功耗 20 mW）與通道 Standby 模式（喚醒時間 50 μs）；輸入共模電壓 0.95 V（高性能模式下 0.87 V），差分輸入范圍 2 VPP。
• 接口特性 ：DDR LVDS 輸出支持 350 mV（標準）/200 mV（低擺幅）可編程，并行 CMOS 接口支持 1.8V 邏輯；支持二進制補碼 / 偏移二進制數據格式，內置測試圖案生成功能。

二、關鍵功能模塊與工作原理

1. 核心功能模塊

• 雙通道同步采樣架構 ：
  • 兩個獨立 14 位 ADC 通道，支持同步采樣，通道間隔離度高，確保高速信號相位一致性。
  • 采樣電路采用開關電容差分結構，輸入帶寬 550 MHz，適配高頻信號采集；內置 RC 濾波器抑制采樣毛刺，外部可擴展 R-C-R 濾波進一步優化性能。
• 靈活數字功能 ：
  • 可編程增益：0-6 dB 步進 0.5 dB 可調，通過降低滿量程輸入范圍提升 SFDR，適配不同幅度信號采集。
  • 偏移校正：支持 ±10 mV 直流偏移自動校正，校正時間常數可通過寄存器配置（1M-2G 時鐘周期），可凍結校正結果。
  • 低功耗模式：支持全局掉電（喚醒時間 100 μs）、通道 Standby（喚醒時間 50 μs）、時鐘停止低功耗模式（采樣率 < 1 MSPS 時自動觸發）。
• 雙輸出接口 ：
  • DDR LVDS 模式：每對差分線復用 2 位數據，支持 100Ω/50Ω 終端，擺幅可編程，適合長距離高速傳輸。
  • 并行 CMOS 模式：14 位數據獨立輸出，CLKOUT 同步時鐘，建議負載電容≤5 pF，適合短距離高帶寬傳輸。
  • 多路復用模式：雙通道數據復用至單通道輸出總線，適合低采樣率（<80 MSPS）場景。

2. 工作原理

• 模擬信號經差分輸入通道（INP_A/INM_A、INP_B/INM_B）輸入，由采樣電路同步捕獲后，經 14 位 ADC 轉換為數字信號；通過 DDR 序列化或并行輸出模塊輸出，支持增益調節、偏移校正等數字處理功能。
• 時鐘信號經差分輸入（CLKP/CLKM）送入內部時鐘發生器，生成采樣時鐘與輸出同步時鐘；支持正弦波、LVPECL、LVDS、LVCMOS 等多種時鐘輸入類型，最小輸入幅度低至 200 VPP。

三、應用場景與設計建議

1. 典型應用

• 無線通信基礎設施 ：適配 LTE、W-CDMA 等多載波信號接收，雙通道支持分集接收架構，高速采樣滿足寬帶寬信號采集需求。
• 軟件無線電（SDR） ：高帶寬與低功耗平衡，支持多頻段信號同步采集，可編程增益適配不同強度信號。
• 功率放大器線性化 ：高速采樣配合低延遲特性，實時采集放大器輸出信號用于線性化校正。

2. 設計注意事項

• 電源與接地 ：AVDD 對噪聲敏感，建議使用低噪聲 LDO 供電，與 DRVDD 通過鐵氧體磁珠 + 電容隔離；各電源引腳就近并聯 0.1 μF 陶瓷去耦電容，PowerPAD 需可靠接地。
• 輸入與時鐘設計 ：
  • 模擬輸入需差分驅動，建議串聯 5-15Ω 電阻抑制寄生振蕩，輸入共模電壓需匹配 VCM 引腳輸出（0.95 V）。
  • 時鐘輸入優先采用差分驅動（如 LVDS/LVPECL），降低共模噪聲干擾；高速采樣時需選用低抖動時鐘源（建議抖動 < 100 fs rms）。
• 接口匹配 ：LVDS 輸出需匹配 100Ω 差分負載，走線長度差異控制在 3 mm 內；CMOS 輸出建議串聯 22Ω 電阻抑制反射，負載電容≤5 pF。
• ESD 防護 ：芯片 ESD 額定值為人體放電模型（HBM）±2000 V，存儲和操作時需采取防靜電措施，引腳避免懸空。

四、關鍵配置與操作要點

1. 核心功能配置

• 增益與偏移校正 ：
  • 增益通過寄存器 25h（通道 A）/2Bh（通道 B）配置，0-6 dB 步進 0.5 dB，增益提升時滿量程輸入范圍按比例縮?。? dB 時 2 VPP，6 dB 時 1 VPP）。
  • 偏移校正通過 3Dh 寄存器啟用，校正時間常數由 CFh 寄存器配置，支持添加 - 32 至 + 31 LSB 的偏移基座。
• 輸出接口選擇 ：
  • 硬件模式：通過 SEN 引腳電平選擇 LVDS/CMOS 接口及數據格式。
  • 軟件模式：通過 41h 寄存器配置接口類型，LVDS 擺幅由 01h 寄存器調節（125 mV-570 mV）。
• 功耗管理 ：
  • 全局掉電：通過 CTRL1 = 高、CTRL2 = 低、CTRL3 = 低觸發，或 45h 寄存器 PDN_GLOBAL 位設置。
  • 通道 Standby：通過 CTRL1 = 高、CTRL2 = 低、CTRL3 = 高觸發，僅關閉指定通道 ADC。

2. 操作流程

• 上電與復位 ：上電后需等待 AVDD/DRVDD 穩定，通過 RESET 引腳施加≥10 ns 高脈沖復位（串行模式），并行模式需將 RESET 永久接高。
• 寄存器配置 ：支持串行（SEN/SCLK/SDATA）與并行兩種配置方式，串行模式可配置增益、偏移校正、接口模式等所有功能，寄存器寫入后需等待 1 個時鐘周期生效。
• 采樣觸發 ：無需額外觸發信號，ADC 隨輸入時鐘自動連續采樣，輸出數據與 CLKOUT 同步，默認延遲 16 個時鐘周期（啟用數字功能后延遲 24 個時鐘周期）。
