該ADS62PF49為雙通道反饋接收IC，采樣率最高可達250 MSPS。它允許在有限時間內輸出高分辨率的14位，隨后是最低8倍時間的低分辨率模式。它與ADS62P49和ADS62C17雙數轉換器的引腳兼容。

ADS62PF49具有增益選項，可用于在較低全尺度輸入范圍內提升SFDR性能。它包含一個直流偏移校正環路，可用于取消模擬轉數字轉換（ADC）偏移。
*附件：ads62pf49.pdf

它包含內部參考，而傳統的參考引腳和相關的解耦電容已被取消。該裝置在工業溫度范圍內（–40°C至85°C）內規范。

特性

• 最大輸出采樣率：250 MSPS
• 與ADS62P49針兼容
• 可變輸出分辨率
  • 14位輸出的高分辨率突發模式：低中頻時73 dB SNR，170
    MHz時70.5 dB SNR
  • 低分辨率，9位250 MSPS或11位125 MSPS
• 雙倍數據速率（DDR）LVDS輸出
• 可編程增益最高可達6 dB，用于信噪比/SFDR 權衡
• 90 dB 串?dāng)_
• 功耗為1.25瓦
• 64針QFN封裝（9毫米×9毫米）
• 應用
• 多載波、多模式蜂窩基礎設施基站的饋路路徑

參數

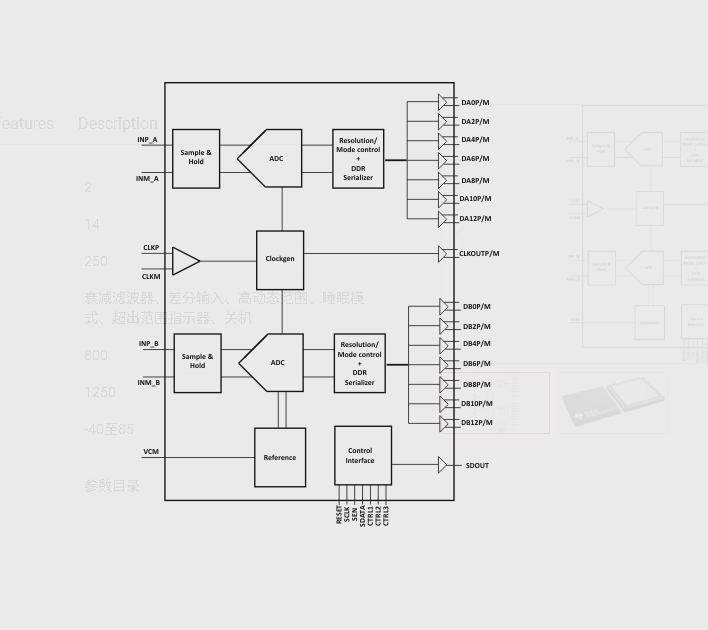

方框圖

ADS62PF49 是德州儀器（TI）推出的雙通道反饋接收器 IC，核心特點為可變輸出分辨率與高動態性能，引腳兼容 ADS62P49/ADS62C17 系列 ADC，專為多載波、多模式蜂窩基站饋電路徑設計。

一、核心產品參數

1. 基礎性能指標

• 分辨率與模式 ：支持高分辨率模式（14 位）與低分辨率模式（9 位 / 11 位），高分辨率模式可短時輸出高精度數據，低分辨率模式適配高采樣率場景（9 位 250MSPS/11 位 125MSPS）。
• 采樣與動態性能 ：最高輸出采樣率 250MSPS；170MHz 輸入時，0dB 增益下 SFDR 75dBc、SINAD 69.8dBFS，6dB 增益下 SFDR 提升至 82dBc，通道串?dāng)_＞90dB。
• 校準與功耗 ：內置 DC 偏移校正環路，可抵消 ADC 偏移誤差；集成內部基準源，無需外部基準引腳與去耦電容；總功耗 1.25W，兼顧性能與節能。

2. 封裝與環境

• 封裝形式：64 引腳 VQFN 封裝（9mm×9mm），0.5mm 引腳間距，集成暴露熱焊盤，優化散熱；
• 工作溫度：工業級范圍（-40°C 至 85°C），符合 RoHS 標準，引腳鍍層為 NIPDAUAG，MSL 等級 3，峰值回流溫度 260°C。

二、關鍵功能特性

1. 信號處理與適配

• 可編程增益 0~6dB，可權衡 SFDR 與 SINAD 性能，適配不同輸入信號幅度；
• 雙通道獨立采樣與處理，支持 DDR LVDS 輸出，數據傳輸速率高，適配基站高速信號處理需求；
• 引腳兼容 ADS62P49/ADS62C17，可直接替換升級，降低系統改造成本。

2. 接口與控制

• 輸出接口：DDR LVDS 差分輸出，包含數據引腳（DA [0-12] P/M、DB [0-12] P/M）與同步時鐘引腳（CLKOUTP/M），信號完整性?xún)?yōu)異；
• 控制接口：支持分辨率與工作模式配置，內置控制接口簡化系統集成；
• 參考與偏置：提供 VCM 參考電壓輸出，便于外部電路偏置設計。

三、應用與設計要點

1. 典型應用場景

• 蜂窩基站：多載波、多模式（如 4G/LTE）基站的饋電路徑信號接收與處理；
• 通信基礎設施：需高動態范圍、可變分辨率的寬帶信號處理系統。

2. 設計關鍵要點

• 封裝散熱：暴露熱焊盤需焊接至 PCB 接地平面，搭配熱過孔優化散熱，保障高采樣率下穩定性；
• 布局規范：LVDS 輸出軌跡需阻抗匹配（建議 100Ω 差分），模擬輸入與數字輸出分區布線，減少串?dāng)_；
• 焊接與供應鏈：支持卷盤（2000 片 / 卷）與小卷盤（250 片 / 卷）包裝，適配批量生產與小批量試制。

四、產品優勢與選型適配

• 優勢：可變分辨率設計兼顧高精度與高采樣率需求，引腳兼容性強，動態性能優異，集成偏移校正與內部基準，簡化系統設計；
• 選型適配：優先用于蜂窩基站饋電路徑，需替換 ADS62P49/ADS62C17 且追求更高 SFDR 性能的場景，或需要靈活切換分辨率的多模式通信系統。
