ADS8555設備包含六個低功耗、16位、基于連續近似寄存器（SAR）的模數轉換器（ADC），具有真正的雙極性輸入。每個通道都包含一個采樣保持電路，支持同時高速多通道信號采集。

ADS8555設備支持并行接口模式下最高630 kSPS的數據速率，若使用串行接口則可達450 kSPS。并行接口的總線寬度可設置為8位或16位。串行模式下，最多可激活三個輸出通道。
*附件：ads8555.pdf

該ADS8555器件適用于工業溫度范圍的擴展范圍，范圍為–40°C至125°C，并采用LQFP-64封裝。

特性

• 六輛搜救副駕駛員，分成三對
• 帶有內部時鐘和參考的每通道最大數據速率：630 kSPS（并行）或450 kSPS（串行）
• 帶外部時鐘和參考的每通道最大數據速率：800 kSPS（并行）或 500 kSPS（串行）
• 針腳可選或可編程輸入電壓范圍：最高±12 V
• 卓越的交流性能：91.5 dB 信噪比，-94 dB THD
• 可編程和緩沖內部參考：0.5 V 至 2.5 V 和 0.5 V 至 3 V
• 全面的關機模式：
  • 深度斷電（待機模式）
  • 自動斷電
• 可選并行或串行接口
• 工作溫度范圍：–40°C至125°C
• LQFP-64 套件

所有其他商標均歸其各自所有者所有

• 應用
  • 功率質量測量
  • 保護繼電器
  • 多軸電機控制
  • 可編程邏輯控制器
  • 工業數據采集

參數

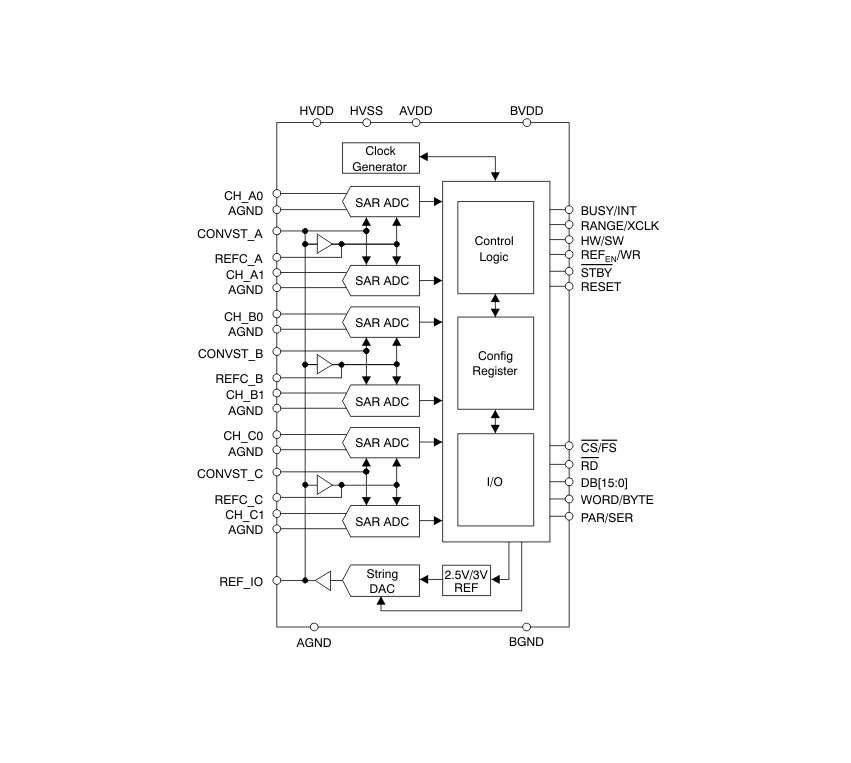

方框圖

ADS8555 是德州儀器（TI）推出的 6 通道 16 位逐次逼近寄存器（SAR）型模數轉換器（ADC），核心優勢為同步采樣、寬輸入范圍與高動態性能，支持并行 / 串行雙接口，適配工業測控、電力質量監測、電機控制等多場景高精度數據采集需求。

一、核心產品參數

1. 基礎性能指標

• 通道與采樣特性 ：6 路單端雙極性輸入，分為 3 組通道對（A/B/C），支持同步采樣；采樣率最高 800 kSPS（外部時鐘 / 參考）、630 kSPS（并行接口，內部時鐘 / 參考）或 450 kSPS（串行接口，內部時鐘 / 參考）。
• 動態性能 ：SNR 典型值 91.5 dB，THD 低至 - 94 dB，SFDR 達 95 dB，通道隔離度 100 dB，無丟失碼，積分非線性（INL）±1.5 LSB（-40°C 至 85°C），微分非線性（DNL）±0.75 LSB，轉換精度高。
• 輸入與參考 ：輸入電壓范圍可編程（±2V_REF/±4V_REF），最高支持 ±12 V；內置 2.5V/3V 可編程參考源（10 位 DAC 調節，步長 2.44 mV/2.93 mV），支持外部參考輸入（0.5~3.025 V）。
• 功耗與供電 ：模擬電源（AVDD）4.55.5 V，數字 I/O 電源（BVDD）2.75.5 V，高壓輸入電源（HVDD/HVSS）±5~±16.5 V；最大功耗 298.5 mW，支持深度掉電（50 μA）與自動休眠（Auto-NAP）模式，適配低功耗場景。

2. 環境與封裝

• 工作溫度：-40°C 至 125°C，滿足工業級寬溫要求；
• 封裝形式：64 引腳 LQFP 封裝（10mm×10mm），符合 RoHS 標準，引腳鍍層為 NIPDAU，MSL 等級 3，峰值回流溫度 260°C；
• ESD 防護：人體模型（HBM）±2 kV、充電設備模型（CDM）±500 V，保障工業環境使用可靠性。

二、關鍵功能特性

1. 采樣與轉換核心

• 同步采樣：6 通道共享采樣時鐘，確保信號相位一致性，適配多通道相位敏感測量（如三相電力系統）。
• 輸入靈活配置：硬件 / 軟件雙模式選擇輸入范圍，單通道對獨立斷電控制，支持通道禁用以降低功耗。
• 參考設計：內置低漂移參考源與緩沖器，參考電壓可通過 10 位 DAC 精細調節，外部參考輸入阻抗 100 MΩ，適配高精度測量需求。

2. 接口與控制

• 雙接口支持：并行接口（8 位 / 16 位總線）與串行接口（SPI 兼容，36 MHz 最大時鐘）可選，串行模式支持菊花鏈擴展多器件。
• 多工作模式：支持硬件模式（引腳配置）、軟件模式（寄存器配置）、順序模式（外部時鐘下通道對交錯轉換）、自動休眠模式（轉換后自動低功耗）。
• 狀態與中斷：BUSY/INT 引腳可配置為轉換忙指示或中斷輸出，支持轉換完成觸發，便于系統同步控制。

3. 系統兼容性

• 輸出格式：二進制補碼，MSB 優先輸出，適配主流微控制器（MCU）與數字信號處理器（DSP）；
• 電源兼容：寬電壓供電設計，高壓輸入電源獨立，避免模擬信號干擾，支持 2.7V~5.5V 數字接口電平，無需電平轉換。

三、應用與設計要點

1. 典型應用場景

• 工業領域：可編程邏輯控制器（PLC）、多軸電機控制、工業數據采集系統；
• 電力領域：三相電力質量監測、保護繼電器、諧波分析設備；
• 通用電子：高精度儀器儀表、傳感器信號采集模塊。

2. 硬件設計建議

• 供電與去耦 ：AVDD、BVDD、HVDD/HVSS 需獨立供電，各電源引腳就近放置 0.1 μF 陶瓷電容 + 10 μF 電容去耦，參考引腳（REFIO/REFC_A/B/C）需按要求連接 decoupling 電容，降低噪聲耦合。
• 輸入電路：信號源阻抗需低于 2 kΩ（±4V_REF 模式）或 0.9 kΩ（±2V_REF 模式），建議搭配低噪聲運算放大器（如 OPA2277）作為緩沖，避免采樣失真；輸入信號需限制在 HVSS-0.2 V 至 HVDD+0.2 V 范圍內。
• 布局規范：模擬地（AGND）與數字地（BGND）單點連接，模擬電路與數字電路分開布局，時鐘線短且隔離，避免交叉干擾；參考電路遠離高壓區與高速數字電路。

3. 軟件與配置

• 接口配置：通過 PAR/SER 引腳選擇并行 / 串行模式，軟件模式下可通過 32 位控制寄存器配置輸入范圍、參考源、功耗模式等參數。
• 采樣控制：CONVST_A/B/C 引腳觸發對應通道對轉換，支持單通道對、多通道對或全通道同步采樣，BUSY 引腳指示轉換狀態，便于時序同步。
• 校準與優化：內置參考 DAC 可校準參考電壓，通過寄存器配置 Auto-NAP 模式，在低采樣率場景下自動降低功耗。

四、產品差異與選型適配

• 核心優勢：相比單通道 ADC，支持 6 通道同步采樣，無相位差；寬輸入范圍與高動態性能適配高壓、強干擾工業環境；雙接口設計靈活適配不同 MCU/DSP 硬件資源。
• 選型建議：需多通道同步采樣、寬輸入范圍的工業測控場景優先選擇；電力質量監測可利用其高 SNR 與諧波分析能力；低功耗場景可啟用 Auto-NAP 模式，平衡采樣率與功耗。
