完整控制板

原理圖

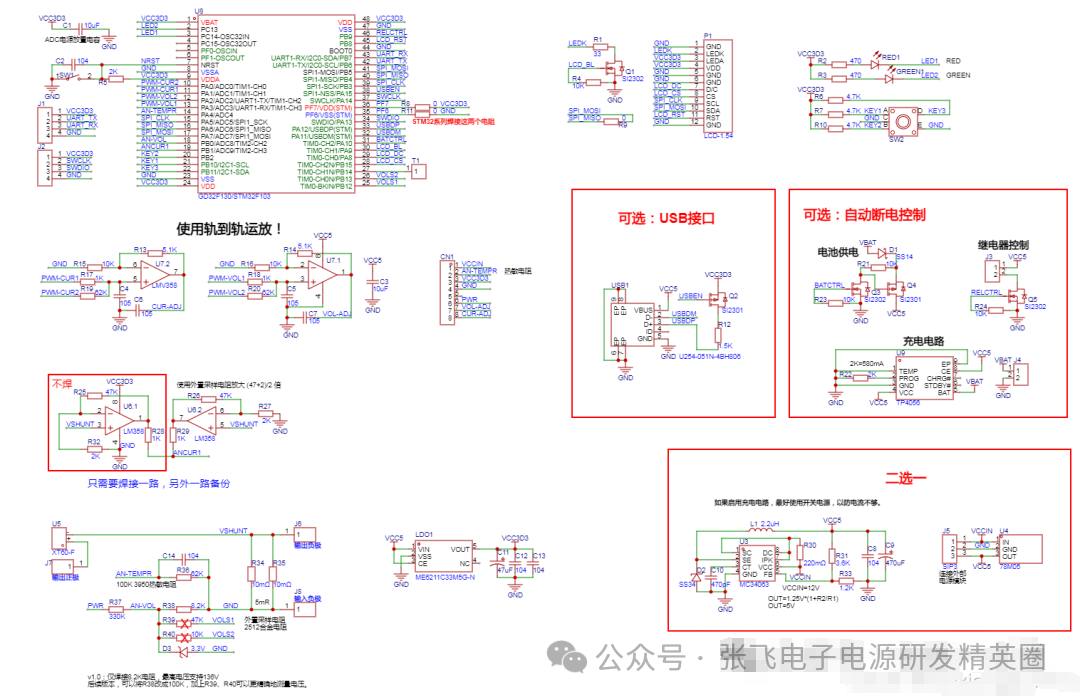

數字控制板的整體原理圖如下：

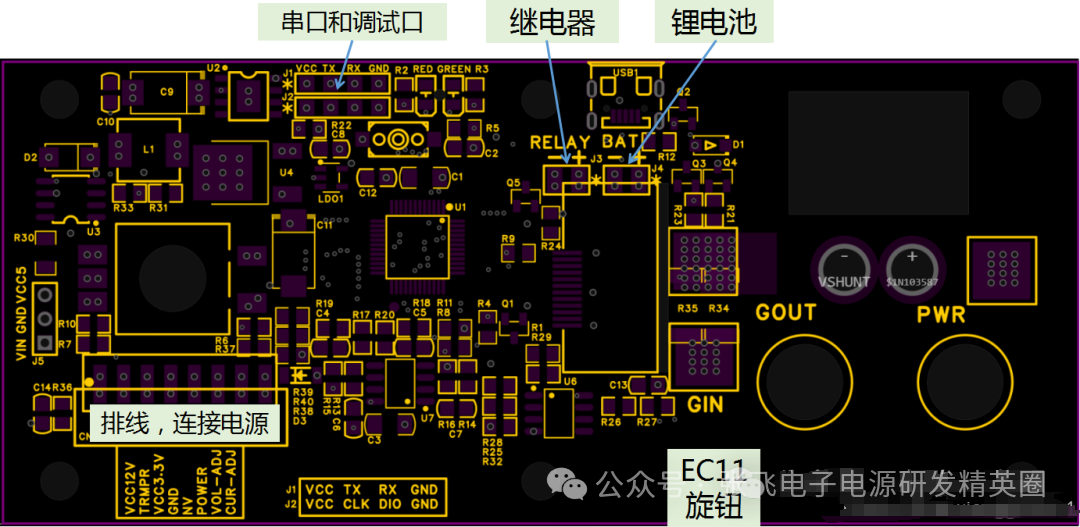

PCB

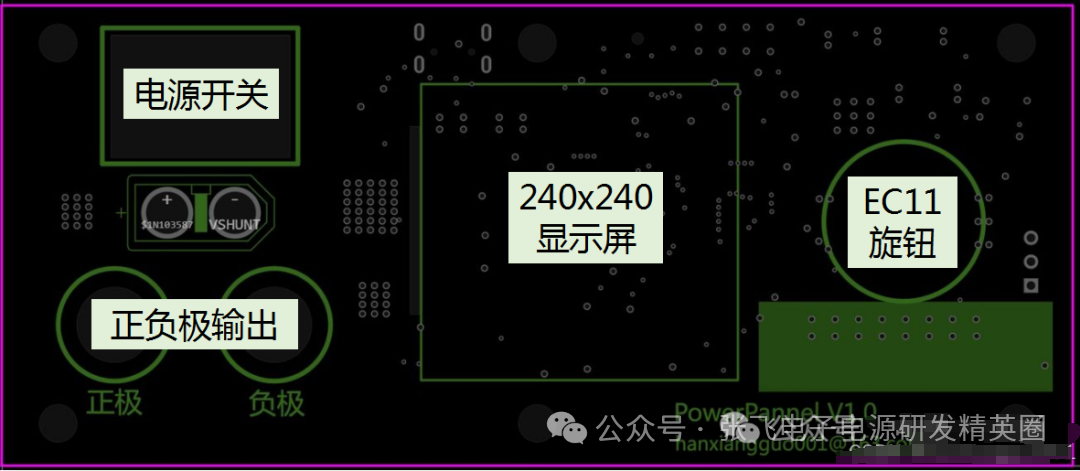

正面：

反面：

控制板原理

電壓采樣

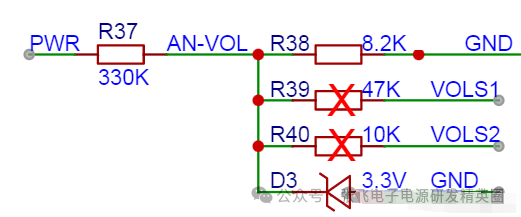

電壓采樣采用的電阻分壓方式：

上電阻為R37 330K，下電阻為R38 8.2K，分壓后通過AN-VOL連接到單片機的ADC輸入引腳。此電阻取值可以確保測量最高136V電壓。

D3為穩壓管起保護作用，確保AN-VOL不會超過3.3V。

R39和R40這兩個電阻沒有使用，如果用戶需要精細化計算電壓，可以考慮使將R38設置為100K的電阻，然后通過并聯R39、R40來降低下電阻的阻值。因為單片機的采樣固定12比特，下電阻的越大，則測量就越精確。

電流采樣

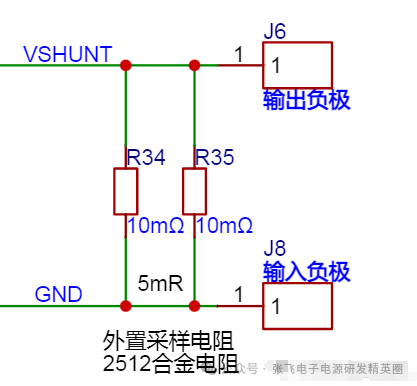

本方案采用外置采樣電阻對電流進行采樣，輸入負極連接電源的負極輸出，輸出負極連接用戶負載。

采用本方案會導致用戶負載的負極電壓比電源實際的輸出電壓高一點點，按照10A電流來算，僅高出0.05V，可以忽略不計。

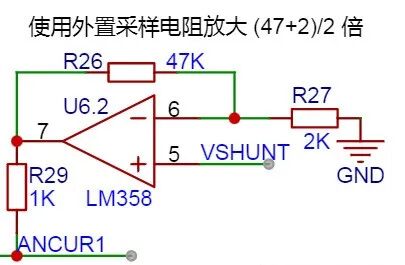

由于采樣電阻很小，兩個10毫歐的采樣電阻并聯，最終只有5毫歐，直接通過單片機ADC測量不可行，所以必須要增加放大電路：

務必使用rail-to-rail的運算放大器，本放大器的放大倍數為24.5倍。

這樣，當電源輸出1A的電流時，單片機采樣引腳上的電壓為：0.005*1*24.5 = 0.1125V的電壓。

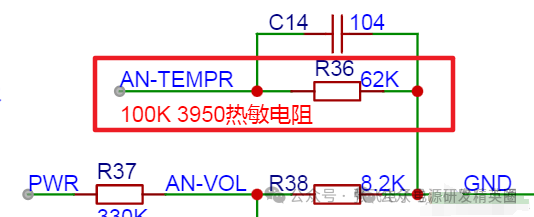

熱敏電阻

電路增加了外接熱敏電阻，以測量電源開關管附近的電壓，避免電源開關管溫度過高。

目前僅僅是測量而已，并沒有根據溫度值對電源進行控制。

電池供電、繼電器控制電路

當使用充電完成自動關機功能時，必須要外接電池供電，以便在關閉220V電源的場景下依舊可以控制繼電器斷開。

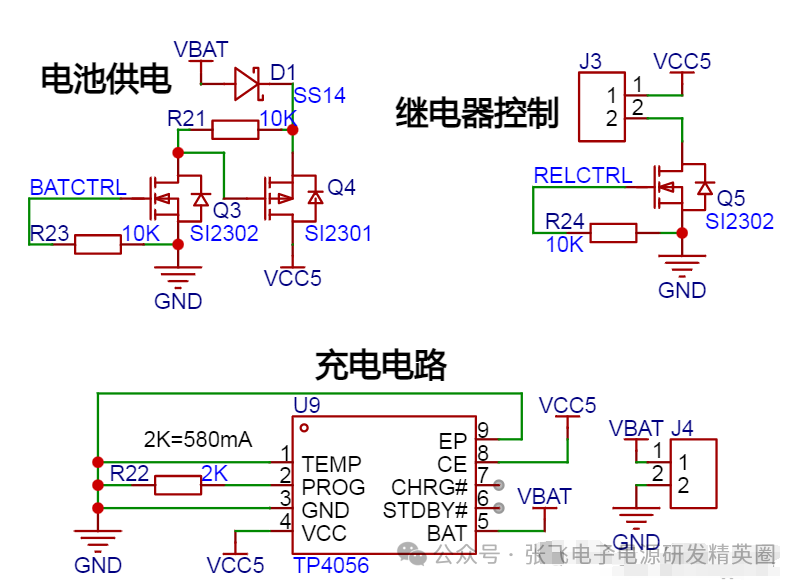

電路如下：

電池供電電路分兩部分：

第一部分是充電電路：這部分直接使用TP4056對鋰電池充電，編程引腳使用2K電阻，對應充電電流為580mA。

第二部分是電池供電電路：電充供電電路由一個PMOS Q4 和一個NMOS Q3 組成，控制板上電時BATCTRL輸出低電平，Q3關閉，Q4也處于關閉狀態，電池不供電。當需要電池供電時，單片機BATCTRL輸出高電平，將Q3的柵極為高電平，Q3導通，從而導致Q4的柵極為低電平，Q4導通，電池向系統供電。使用電池供電時，系統實際不足4V。

繼電器部分比較簡單，通過一個NMOS控制繼電器的負極是否與GND聯通，當單片機將RELCTRL引腳設置為高電平時，繼電器導通。

DAC輸出

電源控制最關鍵的是控制電流和電壓，如果是手動模式，可以直接使用電位器控制，但是數控時，就需要使用DAC了。

本方案使用的是 STM32F103C8T6，該MCU沒有DAC模塊，本方案考慮使用pwm+電容實現DAC。

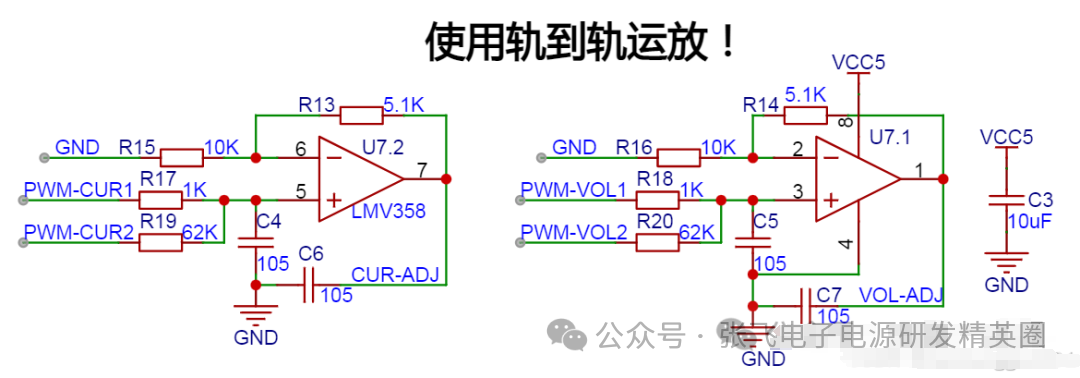

原理圖如下：

MCU主頻固定后，PWM的最高頻率也就固定了，而PWM的頻率越高，則PWM的周期也就越小，而使用pwm實現DAC時，周期決定了DAC的分辨率。為了提高DAC的分辨率，本方案考慮使用兩個PWM輸出疊加來提高精度。

由上圖可知，PWM通道1的電阻為1K，通道2的電阻為62K，相當于62進制的數據。假設PWM的周期為256，那么在線性區間內，DAC的最大有效值為 256*62+61=15933?？紤]到通道2也可以達到256，所以最大有效值應為：256**62+256 = 16128。

PWM輸出電阻后面跟的是105電容，起到濾波作用，確保在進入運算放大器的同向輸入端時是平滑直線。

PWM輸出的最高電壓為3.3V，而TL494的參考電壓為5V，所以這里還需要考慮對PWM的輸出進行放大，如圖所示，最高電壓為：3.3*(5.1+10)/10 = 4.983V。

運放的工作電壓為5V，最高輸出電壓為4.98V，所以運放必須使用軌到軌的器件！

控制板排線

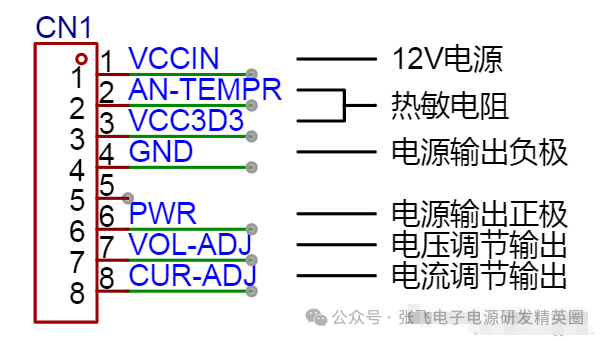

控制板與電源使用8pin的排線連接，后續方便維修。

排線每個引腳的功能如下：

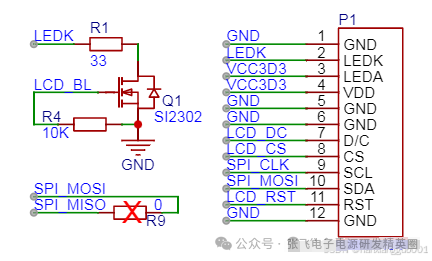

LCD

LCD使用240x240分辨率的TFT彩色顯示屏，工作模式為SPI串口，液晶顯示器的背光單獨控制。

使用控制板

電源面板

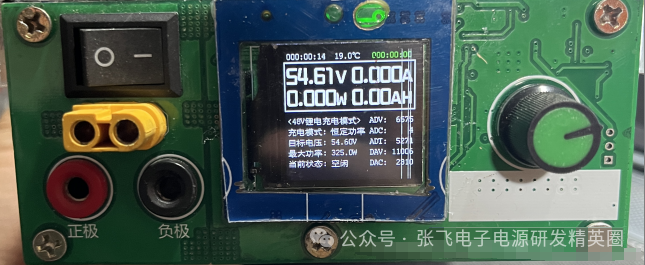

面板圖：

電源面板支持兩種輸出接口，XT60-F 和 插頭。

電源調節鍵為EC11旋鈕，支持順時針、逆時針旋轉、按鍵功能。

LCD使用的是240x240的TFT彩色顯示屏。

電源內部連接圖

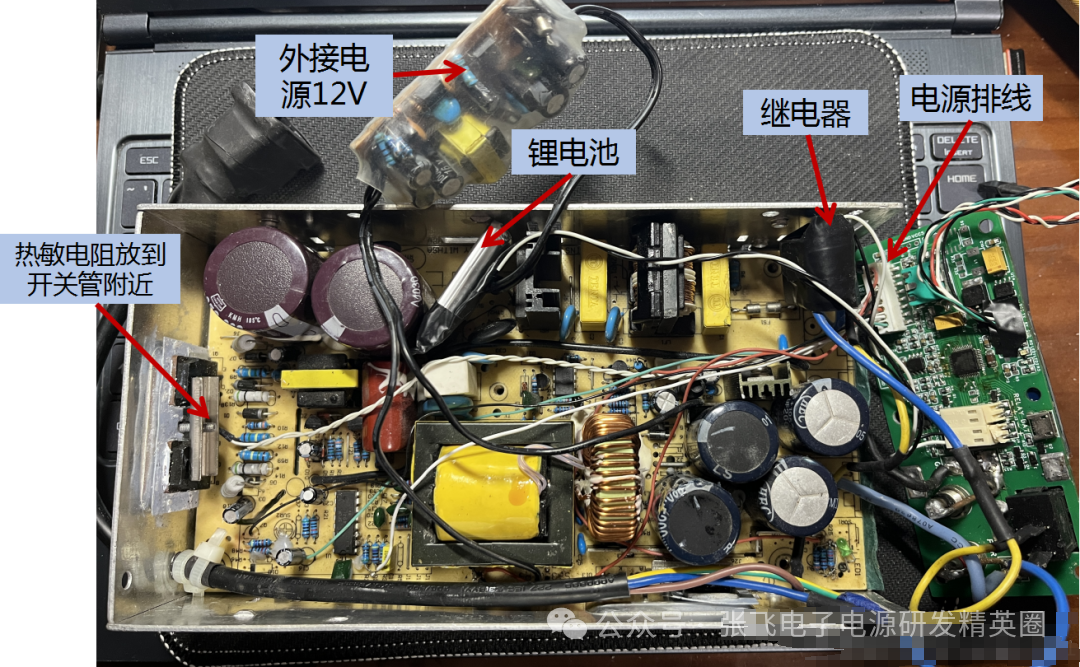

下面是電源的實物連接圖：

自動斷電連接

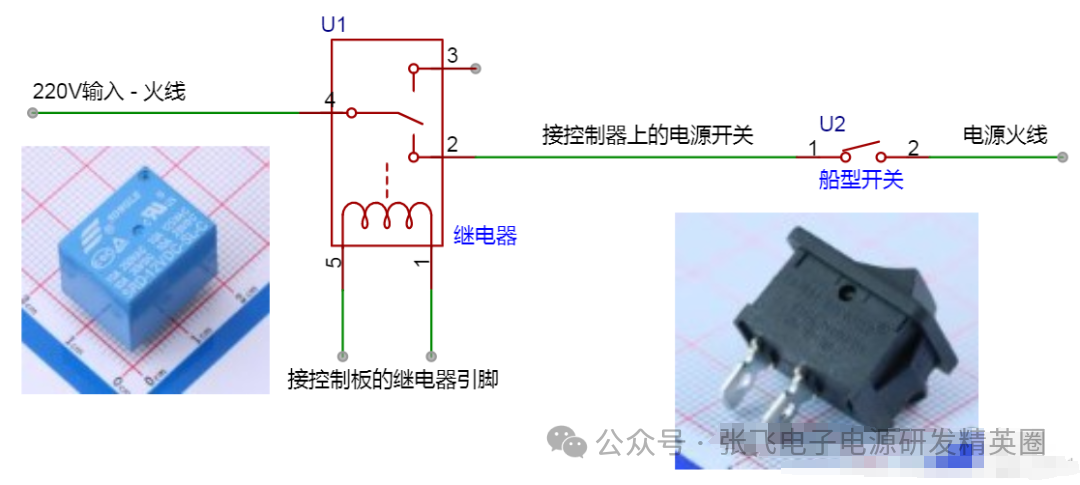

如果希望充電結束后，電源能夠自動關機，那么就需要連接鋰電池和繼電器：

繼電器（5V）用于控制220V輸入電源的打開和關斷，連接常閉線。

電池用于關斷220V輸入電源后，為繼電器提供電源，確保電源能夠關閉指定時間。

當啟用自動關機功能，滿足條件后，繼電器通電，關斷輸入電源，此時控制板將使用電池供電。

電路連接圖如下：
