該DAC3283是一款雙通道16位800 MSPS的數字轉模擬轉換器（DAC），具有 8位LVDS輸入數據總線，帶片上終端，可選2x-4x插值濾波器，數字 IQ補償和內部電壓參考。DAC3283提供了更優越的線性、噪聲和 串擾性能。

輸入數據可以通過片上的插值FIR濾波器進行2倍或4倍插值，且 超過85分貝的止帶衰減。多個DAC3283設備可以完全同步。
*附件：dac3283.pdf

DAC3283允許復輸出或?qū)嵼敵?。復合體中的可選粗混合器 模式提供頻率上轉換，雙DAC輸出產生復雜的希爾伯特變換 雙。數字IQ補償功能允許優化相位、增益和偏移，以實現最大 邊帶抑制并最小化外部正交調制器執行 最終單邊帶射頻上轉換。

該DAC3283特性適用于整個工業溫度范圍內的工作 尺寸介于–40°C至85°C之間，采用48針7×7毫米QFN封裝。

特性

• 雙重、16位、800 MSPS 的 DAC
• 8位輸入LVDS數據總線
  • 字節寬交錯數據負載
  • 8 樣本輸入FIFO
  • 可選數據模式檢查器
• 多DAC同步
• 可選的2x-4x插值濾波器
  • 停止帶衰減>85 dB
• Fs/2和± Fs/4粗混器
• 數字正交調制器校正
  • 增益、相位和偏移校正
• 溫度傳感器
• 3線或4線串行控制接口
• 片上1.2伏參考
• 差分可擴展輸出：2至20毫安
• 單載波TM1 WCDMA ACLR：f值時82 dBc 外 = 122.88 MHz
• 低功耗：1.3瓦，功率800 MSPS
• 節省空間封裝：48針7×7毫米QFN
• 應用
  • 蜂窩基站
  • 多樣性傳輸
  • 寬帶通信
  • 數字合成

參數

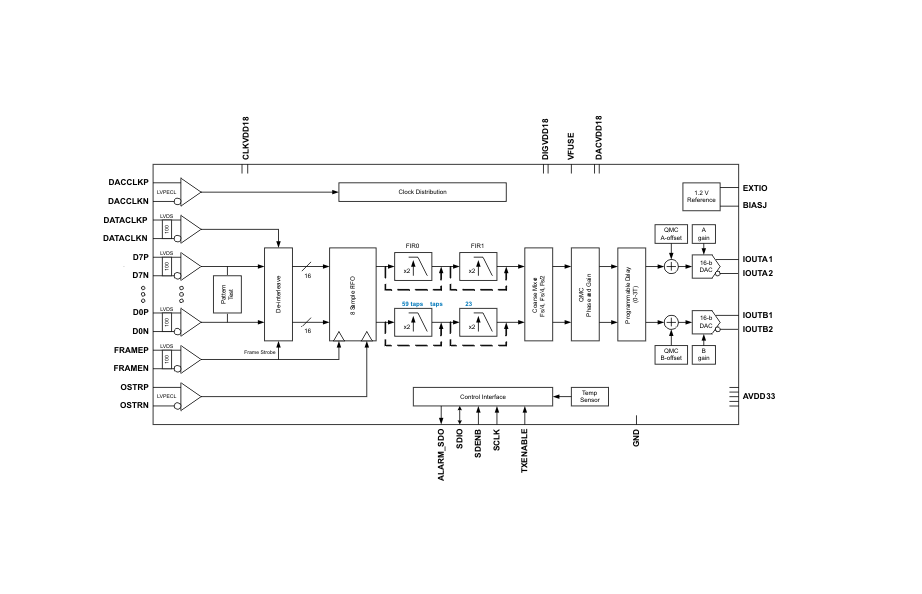

方框圖

DAC3283 是德州儀器（TI）推出的高性能雙通道 16 位數模轉換器，核心優勢為 800 MSPS 高更新率、2x/4x 插值濾波、數字正交調制校正、多器件同步功能，支持 2~20 mA 差分電流輸出，是蜂窩基站、寬帶通信、數字合成等高速射頻發射系統的核心器件。

一、核心產品參數

1. 基礎性能指標

• 分辨率與更新率 ：16 位分辨率（無失碼），最大更新率 800 MSPS（4x 插值時）、625 MSPS（2x 插值時）、312.5 MSPS（無插值時），輸出建立時間 10.4 ns（0.1% 精度）。
• 靜態精度 ：微分非線性（DNL）±2 LSB，積分非線性（INL）±4 LSB；增益誤差 ±2% FSR，偏移誤差 ±0.01% FSR，增益漂移 ±30 ppm/°C（內部參考），精度表現優異。
• 動態性能 ：無雜散動態范圍（SFDR）最高 85 dBc（800 MSPS，20.1 MHz 輸出）；三階交調失真（IMD3）最低 93 dBc（800 MSPS，30 MHz 雙音輸入）；噪聲譜密度（NSD）低至 160 dBc/Hz，動態性能出色。
• 輸出特性 ：雙通道差分電流輸出，滿量程電流 2~20 mA 可調；輸出阻抗 300 kΩ，輸出電容 5 pF，輸出 compliance 范圍 AVDD±0.5 V。

2. 環境與封裝

• 工作溫度：-40°C~85°C（工業級），適配惡劣工作環境；
• 封裝形式：48 引腳 7mm×7mm VQFN，帶裸露熱焊盤，RoHS 兼容，MSL 等級 3（260°C 回流焊 168 小時）；
• 功耗表現：800 MSPS 工作時功耗 1.3 W，掉電模式功耗低至 7 mW，兼顧高性能與低功耗；
• 供電電壓：模擬電源（AVDD33）3.0 V3.6 V，數字 / 核心電源（DIGVDD18/DACVDD18/CLKVDD18）1.7 V1.9 V，需獨立供電與去耦。

二、關鍵功能特性

1. 信號處理與調制

• 插值濾波：內置 2x/4x 插值 FIR 濾波器，阻帶衰減 > 85 dB，有效抑制鏡像頻率，簡化外部濾波設計。
• 粗混頻器：支持 Fs/2、+Fs/4、-Fs/4 固定頻率上變頻，可實現復雜信號希爾伯特變換對輸出，適配射頻直接上變頻架構。
• 正交調制校正（QMC）：11 位增益校正（0~2 倍）、10 位相位校正（-7.125°~+7.125°）、13 位偏移校正（±4096 LSB），最大化邊帶抑制比，最小化本振泄漏。

2. 輸入與同步

• 數據接口：8 位 LVDS 輸入總線，DDR 雙沿采樣，內置 100 Ω 終端電阻；8 級輸入 FIFO，支持字節交織數據加載，吸收時鐘與數據時序偏差。
• 多器件同步：支持雙同步源模式（FRAME 信號復位寫指針、OSTR 信號復位讀指針），可實現多片 DAC 相位對齊，適配多天線分集發射系統。
• 數據校驗：內置數據模式檢查器，支持 8 字自定義測試圖案，可診斷 LVDS 總線位錯誤，簡化系統調試。

3. 控制與監測

• 通信接口：3 線 / 4 線串行控制接口（SCLK/SDIO/SDENB/ALARM_SDO），支持寄存器讀寫配置，兼容工業標準 MCU/MPU。
• 輔助功能：內置 1.2 V 參考源（漂移 ±8 ppm/°C），支持內部 / 外部參考切換；集成溫度傳感器，輸出 8 位數字溫度值；支持獨立通道睡眠模式，靈活優化功耗。
• 報警功能：提供 FIFO 指針碰撞、數據錯誤、時鐘丟失等報警，通過 ALARM_SDO 引腳輸出，增強系統可靠性。

三、應用與設計要點

1. 典型應用場景

• 通信系統：蜂窩基站（WCDMA/LTE）、寬帶無線通信、分集發射系統；
• 測試測量：信號發生器、雷達系統、數字合成器；
• 工業控制：高速射頻發射鏈路、精密模擬信號生成。

2. 硬件設計建議

• 外部元件 ：AVDD33、DACVDD18 等電源引腳需各外接 0.1 μF 陶瓷去耦電容，貼近引腳放置；BIASJ 引腳外接 960 Ω 電阻（20 mA 滿量程輸出時），EXTIO 引腳外接 0.1 μF 去耦電容（內部參考模式）。
• 輸入配置：LVDS 數據 / 時鐘線需差分成對布線，長度匹配，減少串擾；DACCLKP/N（LVPECL 時鐘）需提供差分輸入，差分電壓≥0.4 V，保證時鐘穩定性。
• 輸出配置：采用變壓器耦合驅動 50 Ω 負載（推薦 4:1 阻抗比變壓器），IOUT1/IOUT2 引腳需避免超過 compliance 電壓范圍；模擬輸出路徑與數字信號路徑分開布線，減少干擾。
• 接地與布局：采用完整接地平面，不分割模擬地與數字地；熱焊盤需可靠接地，提升散熱性能；高速信號（時鐘、LVDS）需短路徑布線，減少寄生參數。

3. 軟件與配置

• 模式選擇：高速場景選 4x 插值 + Fs/4 混頻模式，平衡帶寬與雜散抑制；多器件同步選雙同步源模式，通過 OSTR 信號實現相位對齊。
• 校正配置：上電后需執行 QMC 校正，調整增益、相位參數以優化邊帶抑制；根據輸出信號頻率調整插值倍數，確保濾波器阻帶衰減效果。
• 電源時序：先供電 1.8 V 系列電源（DACVDD18 等）與 3.3 V 電源（AVDD33），再配置寄存器，最后使能 TXENABLE 引腳，避免上電時序錯誤導致器件異常。

四、產品優勢與選型適配

• 核心優勢：800 MSPS 高更新率滿足高速射頻發射需求；集成插值濾波、QMC 校正、多器件同步功能，減少外部元件；低功耗設計適配基站等長時間運行場景；LVDS 接口抗干擾能力強，適配高速數據傳輸。
• 選型建議：專為高速射頻發射系統設計，適用于基站、寬帶通信、信號發生器等場景；需配合低噪聲電源、高精度時鐘源（如 CDCE62005）使用，充分發揮其高動態性能與同步優勢。
