TX810為多種超聲應用提供了集成解決方案。它是一款8通道、可編程電流的發送/接收開關，采用6毫米×6毫米小型封裝。

內部二極管在高壓發射信號施加輸入時限制輸出電壓。而TX810在接收模式下的插入損耗會被最小化。
*附件：tx810.pdf

與傳統的T/R開關不同，TX810包含一個3位接口，用于編程偏壓電流，范圍為7mA至0mA，以滿足不同的性能和功耗需求。當TX810偏置電流設置為0mA（即高阻抗模式）時，設備配置為斷電模式。在高阻抗模式下，TX810不會給高壓發射機增加額外負載。此外，設備可在不到1微秒內從關機狀態喚醒。借助這些先進的可編程功能，系統可以實現顯著的節能效果。

特性

• 用于超聲的緊湊型T/R開關
• 靈活可編程性
  • 8 偏置電流設置
  • 8 功率/性能組合
  • 簡易的加電/放電控制
• 快速醒來時間
• 雙重供給作
• 最佳插入損耗
• 應用
  • 醫學超聲
  • 工業超聲

參數

方框圖

TX810 是德州儀器（TI）推出的專為超聲應用設計的 8 通道可編程收發開關，核心優勢為靈活的偏置電流調節、快速喚醒響應、高壓隔離保護，可在發射與接收模式間快速切換，是醫療超聲、工業超聲系統中隔離高壓發射信號、保護低噪聲放大器（LNA）的關鍵器件。

一、核心產品參數

1. 基礎性能指標

• 通道與控制 ：8 個獨立收發通道，3 位數字接口（B1/B2/B3）可編程 8 檔偏置電流（0~7 mA），對應 8 種功率 / 性能組合。
• 隔離與保護 ：支持 ±100 V 脈沖輸入、±10 V 連續波輸入，內部鉗位二極管將輸出限制在 1.4~1.9 Vpp，有效保護后級 LNA。
• 信號傳輸性能 ：插入損耗最低 - 0.9 dB（7 mA 偏置，5 MHz），通道間匹配度 0.06 dB；-3 dB 帶寬最高 140 MHz，傳播延遲 1.3~1.7 ns，信號失真小。
• 動態性能 ：二階諧波失真（HD2）低至 - 78 dBc（10 MHz），通道串?dāng)_≤-60 dBc（10 MHz），輸入等效噪聲 0.91 nV/rtHz（7 mA 偏置），信號完整性優異。

2. 環境與封裝

• 工作溫度：0°C~70°C，適配超聲設備常規工作環境；
• 封裝形式：36 引腳 6mm×6mm VQFN，帶裸露熱焊盤（PowerPAD），RoHS 兼容，MSL 等級 2（260°C 回流焊 1 年）；
• 功耗表現：掉電模式功耗≤200 μW，滿偏置（7 mA / 通道）總功耗≤644 mW，低功耗特性適配超聲低占空比工作場景；
• 供電電壓：正電源（VP）5 V、負電源（VN）-5 V、邏輯電源（VD）2.5 V~5 V，雙電源供電保障高壓隔離性能。

二、關鍵功能特性

1. 模式切換與控制

• 偏置電流調節：3 位數字信號組合可設置偏置電流 0/1/2/3/4/5/6/7 mA，電流為 0 時進入高阻掉電模式，不增加高壓發射器負載。
• 快速響應能力：掉電喚醒時間≤0.6 μs，偏置電流切換時間 0.7 μs，恢復時間≤1 μs（140 Vpp 輸入），滿足超聲系統高速收發切換需求。
• 邏輯接口：支持 2~5 V 邏輯輸入，高電平≥2 V、低電平≤0.4 V，兼容工業標準 MCU/FPGA 控制信號。

2. 高壓隔離與信號處理

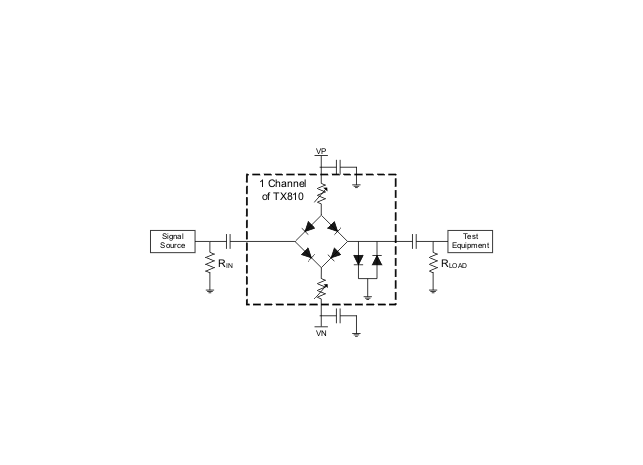

• 內部架構：集成高壓肖特基二極管橋、偏置網絡、鉗位二極管及邏輯控制器，6 個高速恢復二極管保障快速切換與高壓耐受。
• 噪聲抑制：電源抑制比（PSRR）≤-64 dBc，電源調制比（PSMR）≤-76 dBc，有效抑制電源噪聲對信號的干擾。

三、應用與設計要點

1. 典型應用場景

• 醫療超聲：超聲成像設備的探頭與接收前端之間，隔離高壓發射脈沖，保護 LNA；
• 工業超聲：無損檢測、超聲測距設備的收發鏈路切換，適配高壓脈沖激勵與微弱回波接收。

2. 硬件設計建議

• 外部元件 ：VP/VN/VD 電源引腳需就近并聯 0.1 μF 陶瓷電容與 10 μF 電解電容去耦；熱焊盤（Vsub）需連接至 VN（-5 V），提升散熱與電氣性能。
• 信號布線：發射端（INn）與接收端（OUTn）需差分布線，減少串?dāng)_；OUTn 與 LNA 之間可串聯小電感（10s μH）和負載電阻，優化過載恢復時間與反射抑制。
• 隔離設計：發射鏈路與接收鏈路采用 AC 耦合，避免 DC 偏置相互干擾；通道間布線保持對稱，進一步降低串?dāng)_。

3. 軟件與配置

• 偏置選擇：高保真場景（如醫療成像）選 7 mA 偏置，優先保證低插入損耗與低噪聲；低功耗場景選 1~3 mA 偏置，平衡性能與功耗。
• 模式切換：發射前通過 B1/B2/B3 引腳設置 7 mA 偏置，接收時切換至對應偏置，無需發射時設為 0 mA 掉電，最大化節能。

四、產品優勢與選型適配

• 核心優勢：8 通道集成設計簡化 PCB 布局，減少離散器件；可編程偏置適配不同超聲探頭需求；快速喚醒與恢復時間保障成像幀率；高壓鉗位保護后級電路，提升系統可靠性。
• 選型建議：專為超聲收發鏈路設計，適用于需要多通道高壓隔離、快速模式切換的場景；需配合低噪聲電源、合理的阻抗匹配網絡使用，充分發揮其低損耗、低串?dāng)_優勢。
