背景

在由眾多發電、輸電、變電、配電及用電設備連接而成的電力系統中，為避免因溫度過高，導致設備老化，設備燒壞，供電中斷，一次設備起火爆炸等嚴重事故。因此，對各電氣節點進行長期的溫度監測能避免因嚴重故障而造成用戶的人身傷害及經濟損失。

為此，我司為客戶提供一套完善的溫度監測方案。在高、低壓電力系統中對各電氣節點的溫度進行準確地監測，確保電力系統安全、穩定、可靠地運行。

高壓斷路器溫度監測

應用場景

高壓斷路器因觸頭氧化、臟污、設備老化，以及動、靜觸頭沒有良好接觸等使斷路器觸頭連接部位發熱，若不及時發現予以處理，容易導致設備燒毀。

因電壓等級高，推薦使用無線測溫方案。采用ATE400在斷路器動、靜觸頭處安裝，將采集到的溫度數值，通過無線型號傳輸到ASD500智能操控顯示端。

系統架構：

測溫方案

1.高壓斷路器溫度監測、2. 高壓開關柜母排、電纜接頭溫度監測、3.變壓器溫度監測、4.低壓斷路器溫度監測、5.低壓開關柜銅排、電纜接頭溫度監測、6.低壓電容器溫度監測、7.低壓電抗器溫度監測、8.低壓開關柜出線電纜溫度電流監測、9.配電室內電纜溝溫度監測、10.低壓配電箱溫度監測、11.低壓列頭柜溫度監測、12.低壓封閉式母線溫度監測、13.母線槽外殼溫度監測、14.電機溫度監測、15.環境溫濕度監測、16.數據中心服務器溫度監測、17.儲能集裝箱直流匯流母排溫度監測。

多種測溫方案適合多元化場景

安科瑞產品介紹

2.1測溫傳感器

ATE系列無線測溫傳感器是一種直接固定安裝于發熱部位的溫度采集傳感器，通過無線方式將溫度數據發射給接收單元。

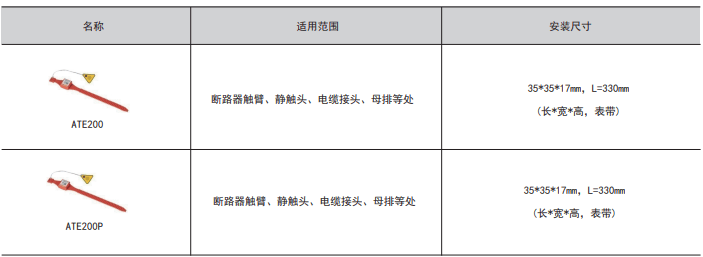

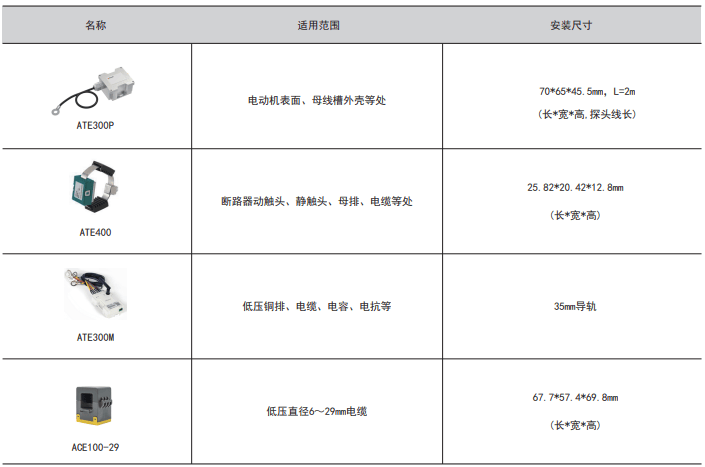

2.1.1 無線測溫傳感器

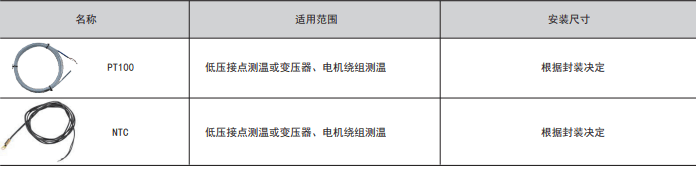

2.1.2 有線測溫傳感器

有線測溫傳感器安裝于低壓柜接點或變壓器繞組、電機繞組的測溫，采集溫度量并通過有線方式傳輸的傳感器。

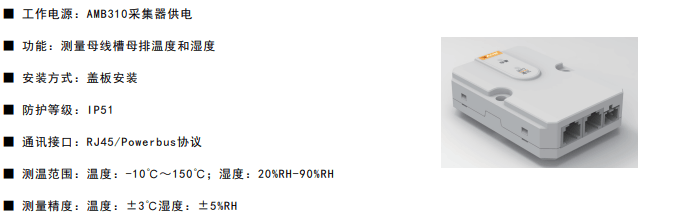

2.1.3 無線溫濕度傳感器

AHE100無線溫濕度傳感器主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部及配電室環境的溫濕度的檢測。模塊采用專用外殼，通風效果好，外觀精致，能有效保護內部元件，提高使用壽命。

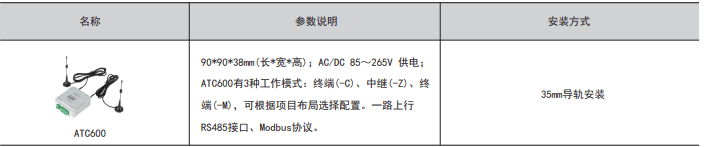

2.2 測溫接收器

ATC系列收發器是一款帶有1路RS485串行通訊接口的溫度收發器，可同時接收ATE系列無線測溫傳感器發射的數據，并將采集到的數據通過RS485總線上傳到監控中心。

2.3 ARTM-Pn無線測溫裝置

ARTM-Pn無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收60個傳感器的數據，傳感器型號可選配ATE100M、ATE200、ATE200P、ATE400。裝置配有全電參量測量，2路繼電器輸出，支持高溫告警和超高溫告警信號輸出，裝置還帶有1路RS485串行通訊接口，可將采集到的溫度數據上傳到監控中心。

2.4 智能操控裝置

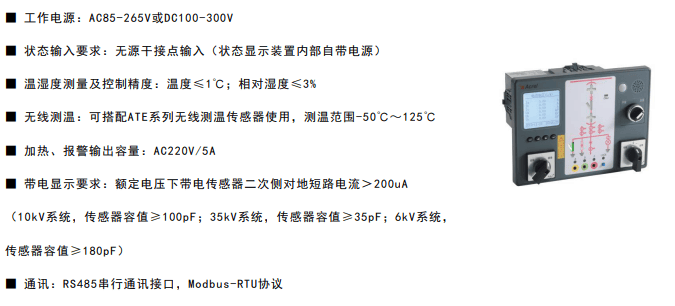

2.4.1 ASD320-Pn操控裝置

ASD320-Pn無線測溫裝置，集開關柜綜合測控、開關柜內接點無線測溫于一體，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口等功能，并可搭配無線測溫模塊實現高壓電氣接點溫度監測。

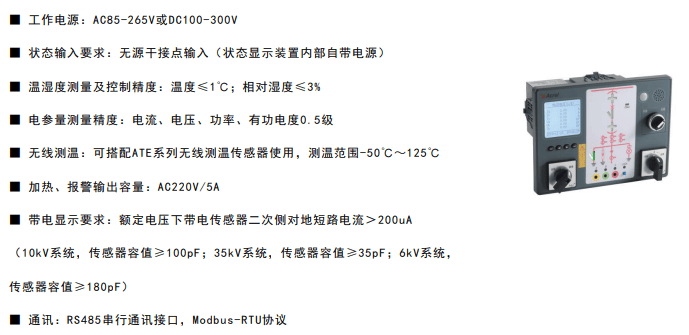

2.4.2 ASD300-Pn操控裝置

ASD300開關柜綜合測控裝置，具有一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核相、自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、RS485串行通訊接口等功能，還集成了全電參量測量功能，并可選配無線測溫模塊實現高壓電氣接點溫度監測，實現測控一體。

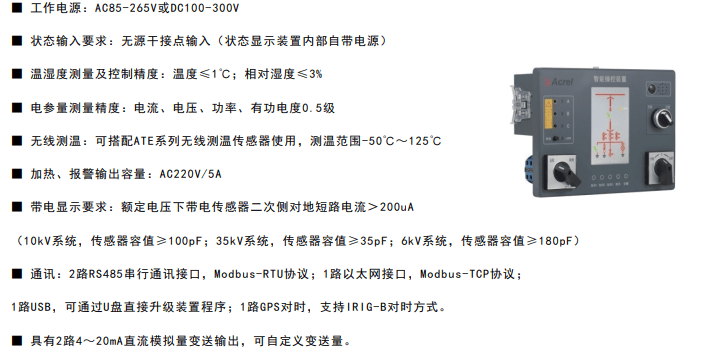

2.4.3 ASD500-Pn操控裝置

ASD500開關柜綜合測控裝置，具有液晶屏顯示一次回路動態模擬圖、彈簧儲能指示、高壓帶電顯示及自檢/閉鎖、驗電核

相、3路自動溫濕度控制及顯示（帶強制加熱）、加熱回路故障告警、斷電告警、遠方/就地旋鈕、分合閘旋鈕、儲能旋鈕、人體感應、語音防誤提示、柜內照明控制、斷路器分合次數統計、預分預合閃光指示、分合閘回路完好指示、分合閘回路電壓測量、脈沖輸出、4~20mA輸出、RS485串行通訊接口、以太網接口、USB接口、GPS對時等功能，還集成了全電參量測量功能，并可選配無線測溫模塊實現高壓電氣接點溫度監測，實現測控一體。

2.5 ATP系列無線測溫集中采集觸摸屏

無線測溫集中采集觸摸屏ATP007/ATP010可以嵌入式安裝在高壓柜、低壓抽屜柜內，每面觸摸屏可以接收240個傳感器的數據，可與ATE200、ATE200P、ATE400、ATE300M、ATE300P、AHE100、ACE100等傳感器搭配使用。觸摸屏帶有1路RS485串行通

訊、可選配一路以太網口，可將采集到的溫度數據上傳到監控中心。

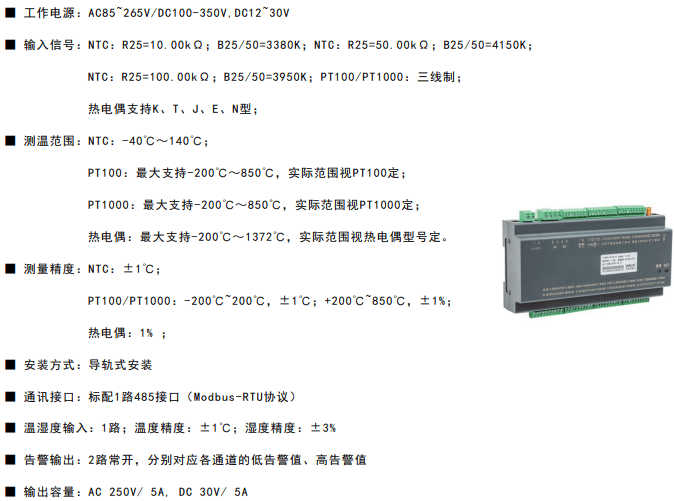

2.6 ARTM-8L溫度巡檢儀

ARTM-8L溫度巡檢儀適用于多路的溫度測溫與控制，可接入NTC、PT100/PT1000、熱電偶傳感器、0~5V輸入，對于高低壓開關柜內接點、變壓器繞組、電機繞組及其他火電廠、水電站等場合的測溫都非常適用。

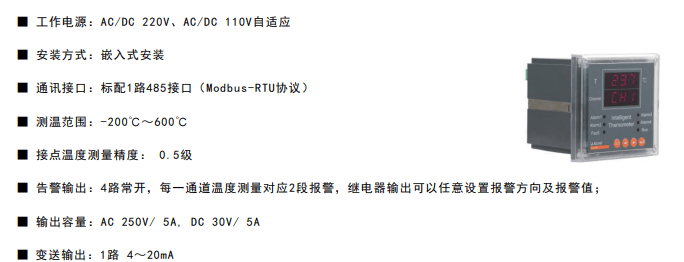

2.7 ARTM-8溫度巡檢儀

ARTM8溫度巡檢儀，適用于多路的溫度測溫與控制，可接入8路PT100溫度信號，對于高低壓開關柜內接點、變壓器繞組、電機繞組及其他火電廠、水電站等場合的測溫都非常適用。

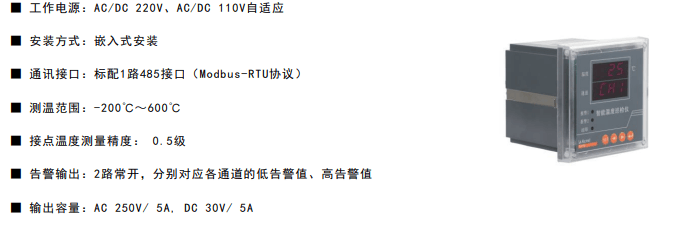

2.8 ARTM-4溫度巡檢儀

ARTM-4溫度巡檢測控儀適用于多路溫度的測量和控制，主要應用于低壓配電系統電氣接點、電機/變壓器等設備繞組測溫及其他設備或變配電場景的溫度監測與控制。

2.9 ARTM-24溫度巡檢儀

ARTM-24溫度巡檢儀，適用于1路或多路的溫度測溫與控制，可接入24路PT100/NTC溫度信號，對于高低壓開關柜內接點、變壓器繞組、電機繞組及其他火電廠、水電站等場合的測溫都非常適用。

2.10 AMB300低壓母線槽紅外測溫裝置

AMB300紅外測溫解決方案是一款非接觸式紅外測溫裝置。該產品能夠解決母線槽安全測溫、精確測溫問題， 實時把連接器中每相溫度數據上傳后臺，實行監測、預警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。裝置主要應用于各種領域的密集絕緣母線連接器的在線溫度監控系統。

平臺介紹

Acrel-2000T無線測溫監控系統通過RS-485總線或以太網與間隔層的設備直接進行通信，系統設計遵循國際標準IEC、Modbus RTU、Modbus TCP等傳輸規約，安全性、可靠性和開放性都得到了提高。系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能。可以監控無線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

■ 實時監測：以配電一次圖的形式直觀顯示各測溫節點的溫度數據及有關故障、告警等信息

■ 溫度查詢：溫度歷史曲線、溫度實時曲線、實時數據查詢

■ 運行報表：查詢各回路設備運行溫度報表

■ 實時報警：溫度絕對值報警、相間溫差告警、溫升告警、溫度突變告警

■ 報警方式：彈出事件報警窗口、實時語音報警、短信告警

■ 歷史事件查詢：對所有告警事件記錄進行存儲和管理，方便用戶進行查詢統計、事故分析■ 用戶權限管理：為保障系統安全穩定運行，設置了用戶權限管理功能

■ 定值設置：用于修改高溫定值、超溫定值

■ 可選Web平臺/APP服務器
