一、AD7124-8模塊簡介

AD7124-8 是一款高精度、低功耗的 24 位模數轉換器（ADC），內置多種模擬前端功能，專為高精度傳感器測量等應用設計。它支持最多 8 路差分輸入，也可配置為最多 16 路偽差分輸入，適用于多通道數據采集。

產品特性

1. 高精度低噪聲：內置 24 位 Σ-Δ（Sigma-Delta）ADC，具備極低的輸入噪聲。可直接連接微弱信號，無需額外前級放大。
2. 靈活的功耗模式：提供三種功耗模式（低功耗、普通、全速），可根據需求權衡功耗、速度和噪聲性能。
3. 豐富的濾波器和采樣配置：支持多種數字濾波器，包括可同時抑制 50Hz 和 60Hz 工頻干擾。低速采樣時抑制能力可超過 80 dB，適合工業信號處理。
4. 集成度高：
   • 精密低漂移參考電壓源（或支持外部參考）
   • 可編程電流源（適合橋式傳感器激勵）
   • 偏置電壓產生器（可自動偏置至 AVDD/2）
   • 內部或外部時鐘支持
   • 通道間低功率切換控制（節省功耗）
5. 多通道處理：內置通道掃描功能（最多支持 16 通道），可以自動輪詢采樣多個輸入通道；每個通道都可以分配不同的配置（增益、采樣率、濾波器、參考源等）；
6. 提供完整診斷功能：循環冗余校驗(CRC)、信號鏈檢查和串行接口檢查。

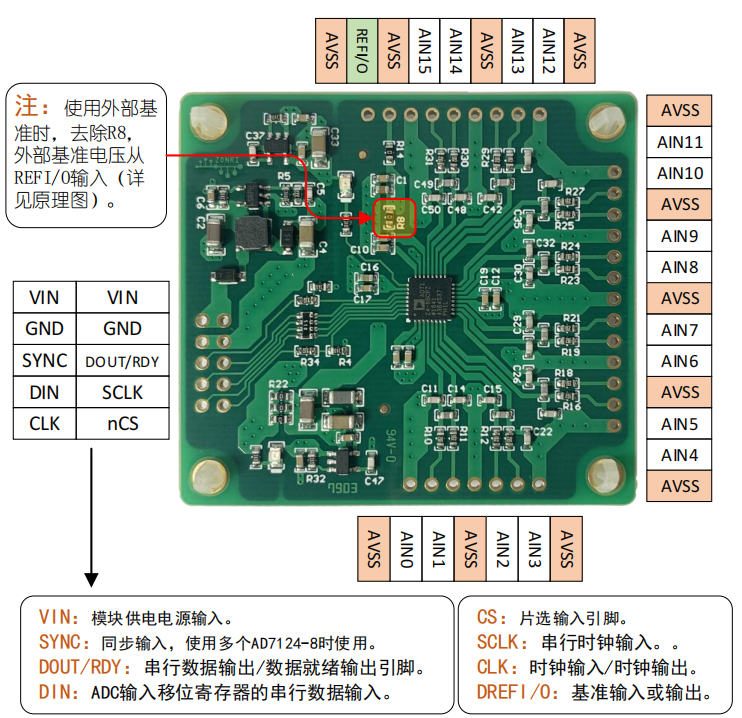

二、模塊管腳說明

其中，AVSS與GND相連。8路差分通道分別為AIN0-AIN1，AIN2-AIN3，AIN4-AIN5，AIN6-AIN7，AIN8-AIN9，AIN10-AIN11，AIN12-AIN13，AIN14-AIN15，AINx：x為偶數，則正信號輸入，反之負信號輸入。

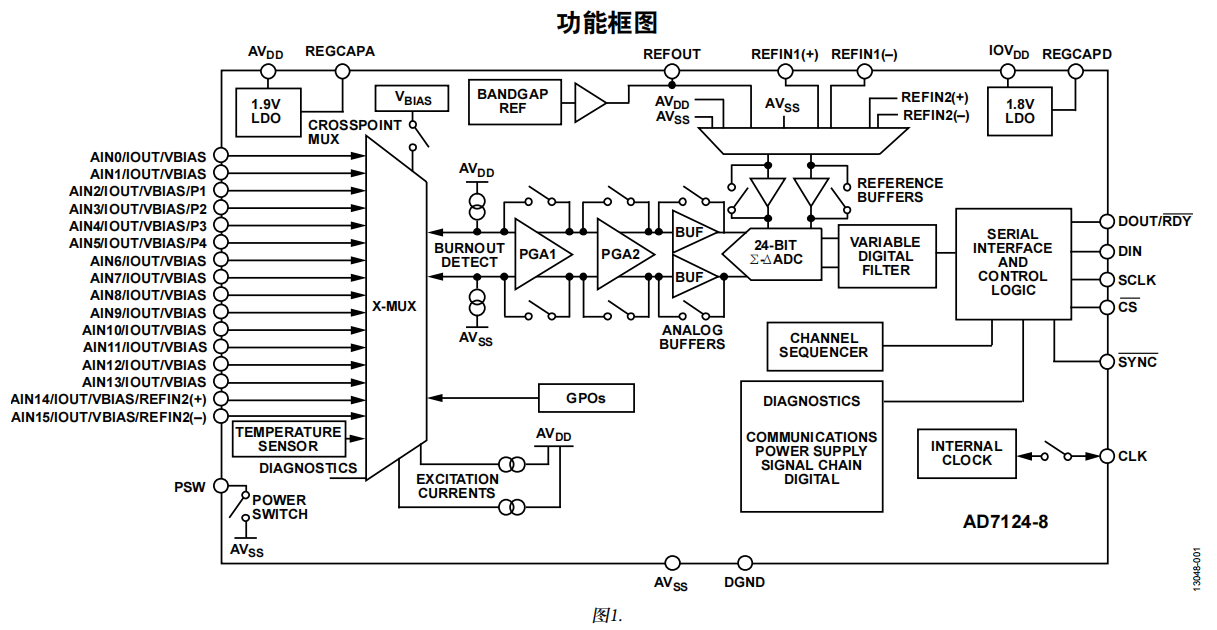

三、功能框圖和時序圖

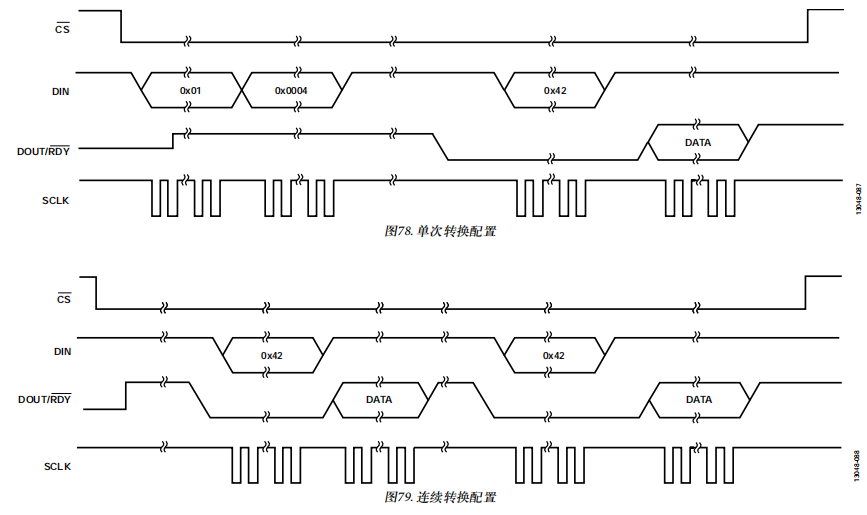

信號轉換時序：

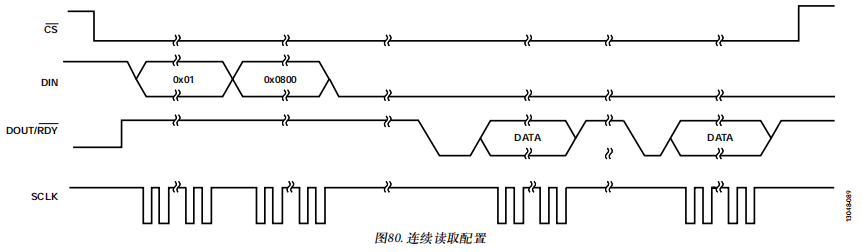

信號讀取時序：

四、主要寄存器說明

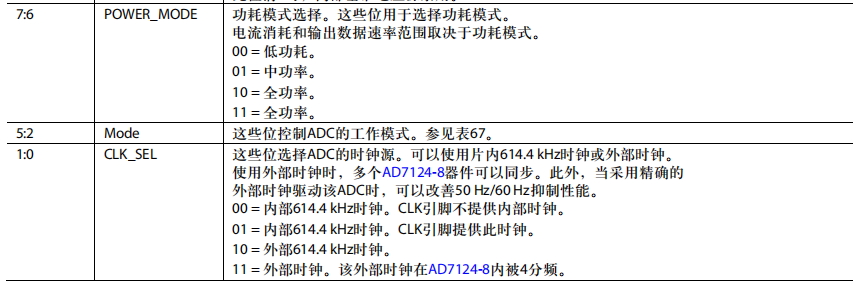

1. ADC_CONTROL寄存器（0x01）：用于設置 ADC 的工作模式（如連續采樣）、功耗模式、參考電壓源、時鐘源等。其中，DATA_STATUS為狀態寄存器內容傳輸?shù)氖鼓芪?。可以將狀態寄存器的內容附加到AD7124-8的每次轉換結果。使能多個通道時，此功能很有用，因?yàn)闋顟B(tài)寄存器可確定哪一通道與數據寄存器值對應。每次輸出轉換結果時，都會附加狀態寄存器的內容。DATA_STATUS置1后，狀態寄存器的內容將與每次從數據寄存器讀取的數據一同傳輸。


2. IO_CONTROL_1寄存器（0x03）：用于控制 I/O 引腳（如 PSW 開關、REF 緩沖區、燒斷電流檢測等）。

3. ID寄存器（0x05）：讀取設備ID，SPI寫入命令0x40為讀寄存器，讀ID為0x05，故寫入0x45就可以讀出ID。

4. CHANNEL通道寄存器（0x09~0x18）：置通道(AINP輸入和AINM輸入)，使能或禁用通道，以及選擇設置。設置可從用戶定義的8種不同選項中選擇。當ADC轉換時，它會自動遍歷所有使能的通道。如果需要，用戶可以在一個序列中對某些通道多次采樣。此位，用戶還可以將診斷功能包括在序列之中。

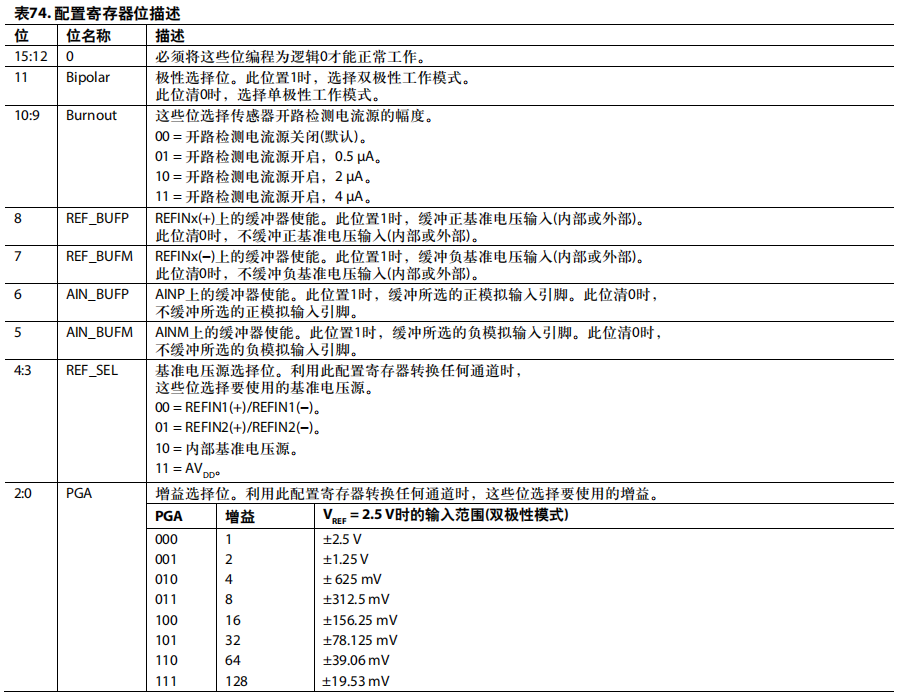

5. CONFIG配置寄存器（0x19~0x20）：設置該通道對應的：增益、基準源、輸入緩沖等。

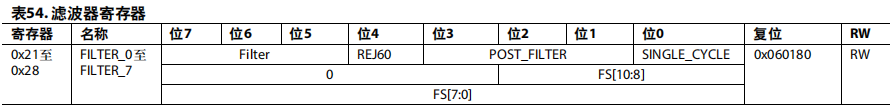

6. FILTER濾波器寄存器（0x21~0x28）：設置數字濾波器類型（SINC3/SINC4等）、采樣速率（輸出數據速率）。

7. 數據寄存器（0x02）：用于存儲ADC的轉換結果，采樣結果在這里輸出。


采集信號流程的簡要流程：1，2，3寄存器為初始化階段，配置ADC工作模式，4，5，6寄存器配置輸入通道階段，7寄存器讀取數據階段。

五、模擬信號輸入說明

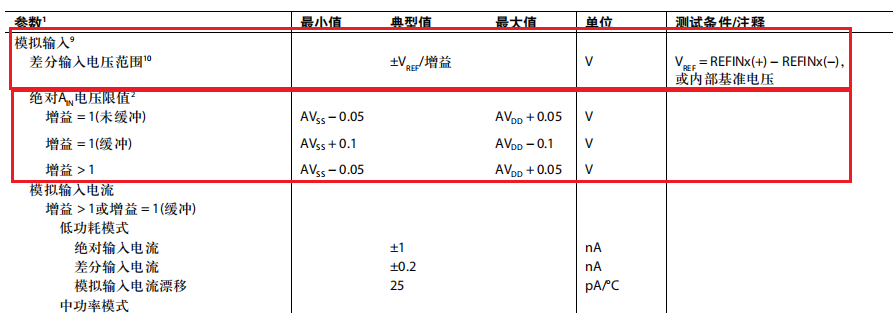

根據數據手冊描述，模擬輸入信號范圍是由基準電壓源和增益決定。如2.5V內部基準電壓源，設置增益為1，則差分輸入信號范圍為±2.5V。其中，又因?yàn)锳INx輸入范圍要在[AVSS，AVDD]之間，板子是單電源輸入且看原理圖，AVDD接了3.3V，AVSS接了GND，即[AVSS，AVDD]=[0，3.3V]，即AINx輸入信號要輸入正信號。

所以由模擬輸入信號范圍和AINx輸入信號范圍來決定AINx具體輸入電壓信號范圍。如差分輸入信號范圍為±2.5V，那么AINx輸入電壓信號要在[0V，2.5V]之間。測量最大正差分值+2.5V，則AIN0接2.5V，AIN1接0V，最大負差分值-2.5V，則AIN0接0V，AIN1接2.5V。

六、STM32F103驅動AD7124采集信號

1. 準備工作

STM32F103C8T6開發板、AD7124采集模塊、USB轉TTL、輸入信號源。

2. 引腳接線

AD7124-8 模塊程序說明

1. 讀取 AD7124-8 ID 結果為 0x1x，x 為硅版本，例如：0x12、0x14。新批次ID號為0x17。
2. SYNC 為同步輸入，低電平有效，模塊單獨工作時，應確保 SYNC 為高電平或懸空。
3. 寄存器操作邏輯描述：首先寫入通信寄存器，指示讀取或?qū)懭搿⑺僮骷拇嫫鞯刂?，隨后讀取或?qū)懭?1Byte 或 3Byte 數據。
4. void LED_TEST(void)函數控制 AD7124-8 PSW 引腳連接的 LED，可用戶通信調試。使用該函數需要把通道初始化注釋掉。
5. 參考程序基于 STM32F103X,時鐘為 72MHz。

3. 代碼示例

AD7124.c

#include "ad7124.h"

void RCC_Configuration(void)
{
  ErrorStatus HSEStartUpStatus;
  RCC_DeInit();
  RCC_HSEConfig(RCC_HSE_ON);
  HSEStartUpStatus = RCC_WaitForHSEStartUp();
  if(HSEStartUpStatus == SUCCESS)
  {
    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);
    FLASH_SetLatency(FLASH_Latency_2);
    RCC_HCLKConfig(RCC_SYSCLK_Div1);
    RCC_PCLK2Config(RCC_HCLK_Div1);
    RCC_PCLK1Config(RCC_HCLK_Div2);
    RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);
    RCC_PLLCmd(ENABLE);
    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET) { }
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
    while(RCC_GetSYSCLKSource() != 0x08) { }
  }
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO |RCC_APB2Periph_GPIOA, ENABLE);
}

void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_2|GPIO_Pin_1|GPIO_Pin_0;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_4;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_Init(GPIOA, &GPIO_InitStructure);
}

void NVIC_Configuration(void)
{
#ifdef  VECT_TAB_RAM
  NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);
#else
  NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
#endif
}

void Delay(vu32 nCount)
{
  for(; nCount != 0; nCount--);
}

#ifdef  DEBUG
void assert_failed(u8* file, u32 line)
{
  while (1) { }
}
#endif

void AD7124_8_Reset(void)
{
  AD7124_8_CS_L;
  AD7124_8_DIN_H;
  for(uint8_t a=0;a< 65;a++)//提供大于64個寫操作，復位AD7124-8
  {
    AD7124_8_SCLK_L;
    Delay(10);
    AD7124_8_SCLK_H;
    Delay(10);
  }
  AD7124_8_CS_H;
}

void LED_TEST(void)//AD7124_8的 PSW 上連接的LED，控制LED閃爍
{
  AD7124_8_CS_L;
  Delay(10);
  AD7124_8_Write(0x03);//寫入 IO_CONTROL_1寄存器，復位值為0x000000
  AD7124_8_Write(0x00);//寫入3字節 IO_CONTROL_1寄存器值
  AD7124_8_Write(0x80);
  AD7124_8_Write(0x00);
  AD7124_8_CS_H;
  Delay(1000000);//約0.5S延時
  AD7124_8_CS_L;
  Delay(10);
  AD7124_8_Write(0x03);
  AD7124_8_Write(0x00);
  AD7124_8_Write(0x00);
  AD7124_8_Write(0x00);
  AD7124_8_CS_H;
  Delay(1000000);
}

void AD7124_8_INIT(void)//單通道配置
{
  AD7124_8_CS_L;
  Delay(100);
  AD7124_8_Write(0x09);//寫入通道寄存器0  CHANNEL_0  (datasheet Page 86)
  AD7124_8_Write(0x80);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_0配置當前通道。ADC鏈接與AIN0與AIN1
  AD7124_8_Write(0x01);

  AD7124_8_Write(0x19);//寫入配置寄存器0 CONFIG_0；(datasheet Page 88)
  AD7124_8_Write(0x09);//選擇雙極型模式、關閉檢測電流源、使能REF BUF與AIN BUF，選擇內部基準源，增益配置為+-2.5V；
  AD7124_8_Write(0xf0);

  AD7124_8_Write(0x21);//寫入濾波寄存器寄存器，F(xiàn)ILTER_0 (datasheet Page 89)
  AD7124_8_Write(0x06);//使用SINC4 濾波器
  AD7124_8_Write(0x00);
  AD7124_8_Write(0x80);//FS=128,因此數據輸出速率 = 614.4K/(32*128)= 150Hz

  AD7124_8_Write(0x01);//寫入ADC控制寄存器，ADC_CONTROL (datasheet Page 78)
  AD7124_8_Write(0x09);//使能連續讀取，使能內部基準，全功率模式，使用內部614.4kHz時鐘源，連續工作模式。
  AD7124_8_Write(0xC0);
}

void AD7124_8_INIT1(void)//多通道配置
{
  AD7124_8_CS_L;
  Delay(100);
  AD7124_8_Write(0x09);//寫入通道寄存器0  CHANNEL_0  (datasheet Page 86)
  AD7124_8_Write(0x80);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_0配置當前通道。ADC鏈接與AIN0與AIN1
  AD7124_8_Write(0x01);
  AD7124_8_Write(0x0A);//寫入通道寄存器1  CHANNEL_1
  AD7124_8_Write(0x80);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_1配置當前通道。ADC鏈接與AIN2與AIN3
  AD7124_8_Write(0x43);
  AD7124_8_Write(0x0B);//寫入通道寄存器2  CHANNEL_2
  AD7124_8_Write(0x80);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_2配置當前通道。ADC鏈接與AIN4與AIN5
  AD7124_8_Write(0x85);
  AD7124_8_Write(0x0C);//寫入通道寄存器3  CHANNEL_3
  AD7124_8_Write(0x80);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_3配置當前通道。ADC鏈接與AIN6與AIN7
  AD7124_8_Write(0xC7);
  AD7124_8_Write(0x0D);//寫入通道寄存器4  CHANNEL_4
  AD7124_8_Write(0x81);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_4配置當前通道。ADC鏈接與AIN8與AIN9
  AD7124_8_Write(0x09);
  AD7124_8_Write(0x0E);//寫入通道寄存器5 CHANNEL_5
  AD7124_8_Write(0x81);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_5配置當前通道。ADC鏈接與AIN10與AIN11
  AD7124_8_Write(0x4B);
  AD7124_8_Write(0x0F);//寫入通道寄存器6 CHANNEL_6
  AD7124_8_Write(0x81);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_6配置當前通道。ADC鏈接與AIN12與AIN13
  AD7124_8_Write(0x8D);
  AD7124_8_Write(0x10);//寫入通道寄存器7  CHANNEL_7
  AD7124_8_Write(0x81);//使能通道，當有多個通道被使能時，自動按順序轉換；使用CONFIG_7配置當前通道。ADC鏈接與AIN14與AIN15
  AD7124_8_Write(0xCF);

  //注：在通道寄存器中可指定所使用的配置寄存器（或稱設置寄存器），配置寄存器與濾波寄存器對應關聯。

  AD7124_8_Write(0x19);//寫入配置寄存器0 CONFIG_0；(datasheet Page 88)
  AD7124_8_Write(0x09);//選擇雙極型模式、關閉檢測電流源、使能REF BUF與AIN BUF，選擇內部基準源，增益配置為+-2.5V；
  AD7124_8_Write(0xf0);

  AD7124_8_Write(0x21);//寫入濾波寄存器寄存器，F(xiàn)ILTER_0 (datasheet Page 89)
  AD7124_8_Write(0x06);
  AD7124_8_Write(0x00);
  AD7124_8_Write(0x80);//FS=128,使用多通道序列器時，轉換時間為建立時間的總和，建立時間大于轉換時間。

  AD7124_8_Write(0x01);//寫入ADC控制寄存器，ADC_CONTROL (datasheet Page 78)
  AD7124_8_Write(0x0D);//使能連續讀取，使能內部基準，全功率模式，使用內部614.4kHz時鐘源，連續工作模式,使能 DATA_STATUS以輸出狀態寄存器，用于分辨通道數據
  AD7124_8_Write(0xC0);
}

void AD7124_8_Write(uint8_t Data)
{
  uint8_t data;
  data=Data;
  for(uint8_t i=0;i< 8;i++)
  {
    AD7124_8_SCLK_L;
    if(data&0x80)
    AD7124_8_DIN_H;
    else
    AD7124_8_DIN_L;
    Delay(100);
    AD7124_8_SCLK_H;
    Delay(100);
    data< <=1;
  }
}

uint32_t AD7124_8_Read(void)
{
  uint32_t DATA;
  DATA=0;
  for(uint8_t i=0;i< 24;i++)
  {
    DATA< <=1;
    AD7124_8_SCLK_L;
    Delay(50);
    if(AD7124_8_DOUT)
    DATA++;
    AD7124_8_SCLK_H;
    Delay(50);
  }
  Delay(100);
  return DATA;
}

uint8_t AD7124_8_Read_Byte(void)
{
  uint8_t DATA;
  DATA=0;
  for(uint8_t i=0;i< 8;i++)
  {
    DATA< <=1;
    AD7124_8_SCLK_L;
    Delay(100);
    if(AD7124_8_DOUT)
    DATA++;
    AD7124_8_SCLK_H;
    Delay(100);
  }
  Delay(100);
  return DATA;
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Serial.h"
#include "ad7124.h"

uint8_t AD7124_8_ID;
uint32_t Data;
float data_temp,Vol;
float VolM[8];
uint8_t DATA_STATUS;

int main(void)
{
	Serial_Init();

	RCC_Configuration();
    GPIO_Configuration();
    NVIC_Configuration();

    AD7124_8_Reset();//復位AD7190數字接口
    Delay(100);

	AD7124_8_CS_L;
	Delay(10);
	AD7124_8_Write(0x45);//讀取ID寄存器
	AD7124_8_ID=AD7124_8_Read_Byte();//讀取AD7124-8 ID
	AD7124_8_CS_H;
	printf("AD7124_8_ID = 0x%xrn", AD7124_8_ID);

//	AD7124_8_INIT();  //單通道讀取
	AD7124_8_INIT1();

  while (1)
  {
    //LED_TEST();  //使用該函數需要把通道初始化注釋掉
    while(AD7124_8_DOUT);//低電平時數據就緒
    Data=AD7124_8_Read();//Data采集結果
    data_temp=Data;

//	Vol=(data_temp-0x800000)/0x800000*2.5;  //單通道讀取
//	printf("Vol=%.3fVrn", Vol);

	DATA_STATUS=AD7124_8_Read_Byte()&0x0F;
    VolM[DATA_STATUS]=(data_temp-0x800000)/0x800000*2.5;

	printf("CH%u: Volt = %.3fVrn", DATA_STATUS, VolM[DATA_STATUS]);
	Delay_ms(1000);
  }
}

4. 效果展示

采集2，3，4差分通道[AIN4：1.2V，AIN5：GND]；[AIN6：GND，AIN7：1.5V]；[AIN8：1.8V，AIN9：1.2V]。注意：AD7124 多通道采集時返回的數據的通道順序不是嚴格按通道編號順序返回的，而是由內部通道序列器輪詢觸發、哪個通道先轉換完成就先輸出哪個通道的數據。

總結

AD7124-8 是一款高度集成的高性能 ADC，不僅具備出色的精度和靈活配置，還集成了豐富的診斷功能，特別適合用于：工業自動化；儀器儀表；傳感器采集系統（如溫度、壓力、應變等）；低功耗便攜設備中的高精度數據采集等應用場景。
