你的多口充電器，是時候該進化了。

傳統的多口充電器通常是每個端口分配一個固定的功率上限，即使實際端口的充電功率沒有達到這個上限，多出來的預期功率部分仍然會被占用，導致資源浪費。這種固定的功率分配限制了充電器的靈活性和效率。

為了滿足更靈活的充電需求，提高充電器的能量轉換效率和利用率，慧能泰推出了高性價比的動態功率分配方案，一站式解決多口充電功率分配難題，讓你的充電器真正“充”明起來。

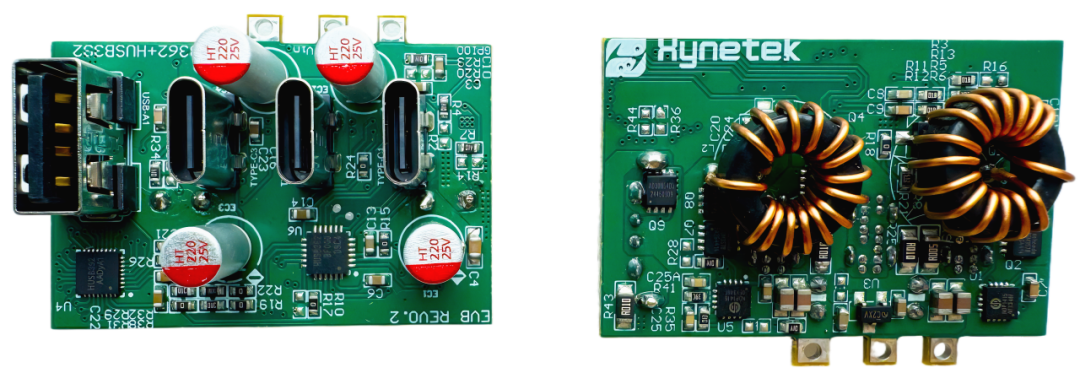

圖一：100W 3C1A動態功率分配方案評估板

100W 3C1A動態功率分配方案--HUSB362BF+HUSB392

該款100W 3C1A動態功率分配方案采用慧能泰旗下的PD芯片HUSB362BF+HUSB392。單口使用時每個口都可以按照最大功率輸出；多口使用時，默認先按表一功率分配策略分配固定的功率上限，一段時間后（比如2min后）再根據各端口的實際充電功率和電壓動態調整。

表一：默認功率分配策略

完成默認功率分配后，5S后如果識別到只有C1+C2或者C1+C3的雙C口工作，會額外根據電壓進行一次功率分配。

表二：C1+C2/C1+C3下功率分配策略

動態分配機制

該方案擁有多口管理機制和功率調節機制，HUSB362BF通過I2C總線和HUSB392進行通信，同時連接HUSB392的INTb引腳（中斷），當HUSB392的三個中有任意端口插入設備時，HUSB392會將中斷拉低。在HUSB362BF的C1口接著設備，HUSB392的一個口(如C2)也接入設備時，HUSB362BF會在中斷拉低后通過I2C讀取HUSB392的各端口的連接狀態，按照默認功率分配策略調整C1口和C2口的廣播。再每隔一段時間后（如每2min后），HUSB362BF通過I2C讀取C2口的輸出電壓和輸出電流，計算C2口的實際功率和分配功率差值，再根據自身采樣獲取的C1口實際功率和分配功率差值來進行動態功率分配，如以下的動態分配邏輯：

1、 檢測到任一端口握手了20V，保持當前分配的功率；

2、 C1:分配功率-實時功率<5W, C2:分配功率-實時功率<5W；保持當前分配的功率；

3、 C1:分配功率-實時功率<5W, C2:分配功率-實時功率>5W；C1 口功率提高5W，C2 口功率降低5W；

4、 C1:分配功率-實時功率>5W,C2:分配功率-實時功率<5W；C1 口功率降低5W，C2 口功率提高5W；

5、 C1:分配功率-實時功率>5W,C2:分配功率-實時功率>5W；保持當前分配的功率；

分配的最大功率是65W，最小功率為15W。

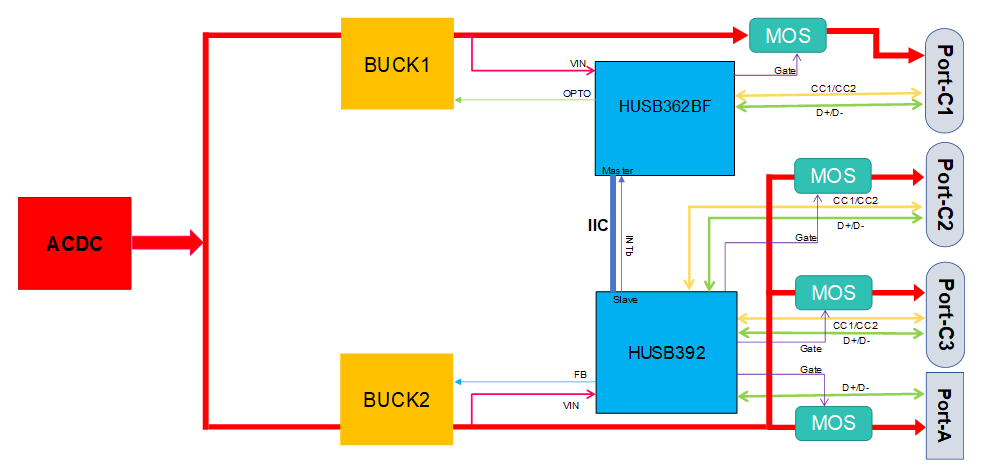

圖二：HUSB362BF+HUSB392動態功率分配方案原理圖

原理聽不懂沒關系，咱們通過具體操作演示下這個動態分配邏輯：

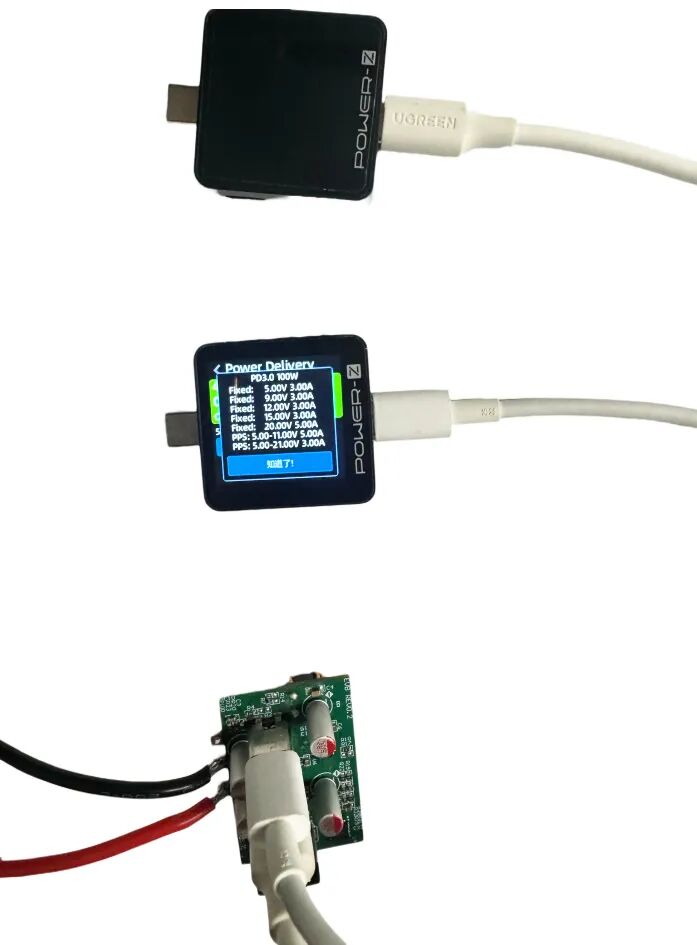

C1和C2單插時，C1廣播100W：

C1和C2單插時，C2廣播65W：

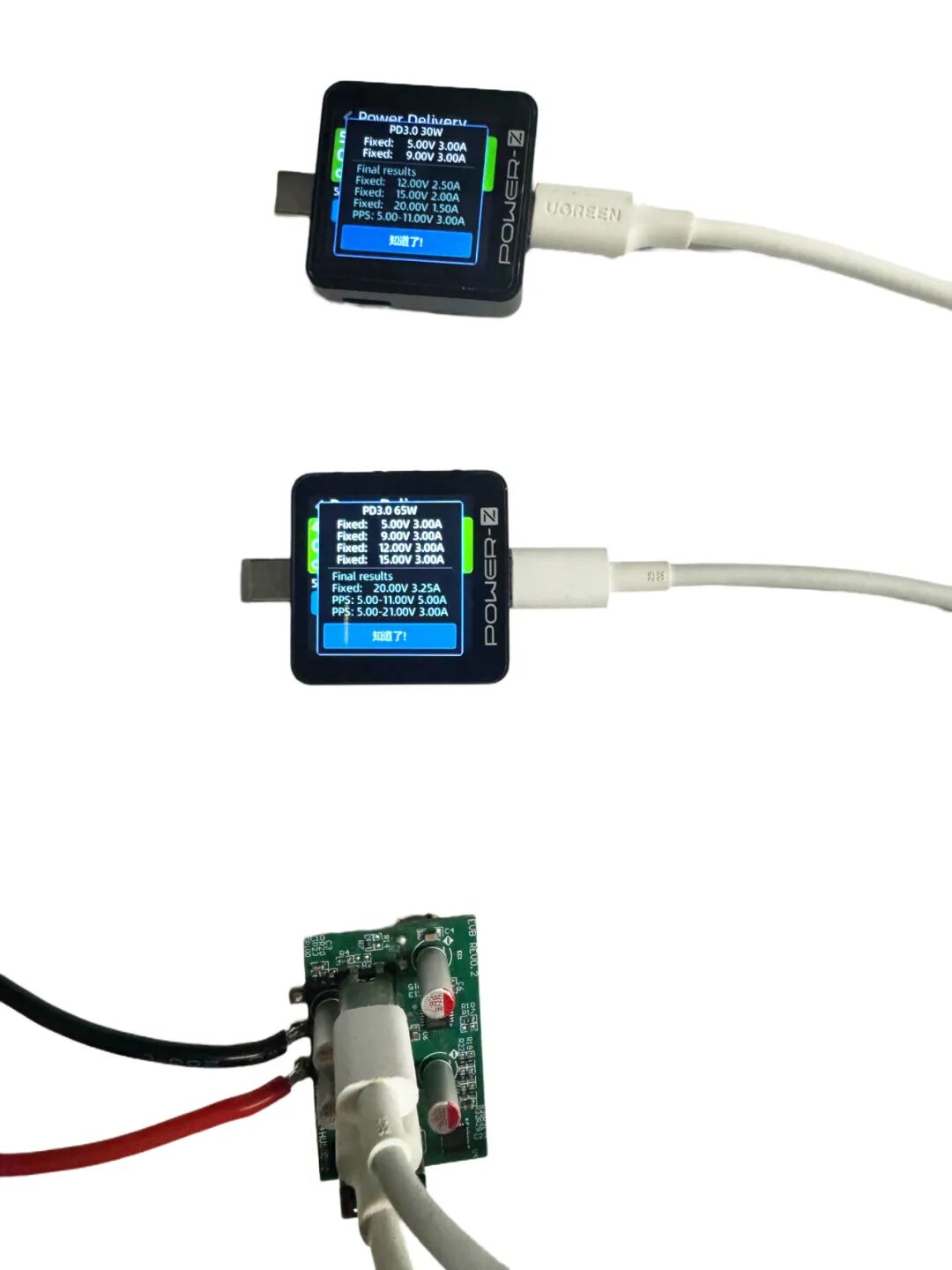

C1和C2同插，剛插入時，按默認策略分配功率，C1 65W +C2 30W：

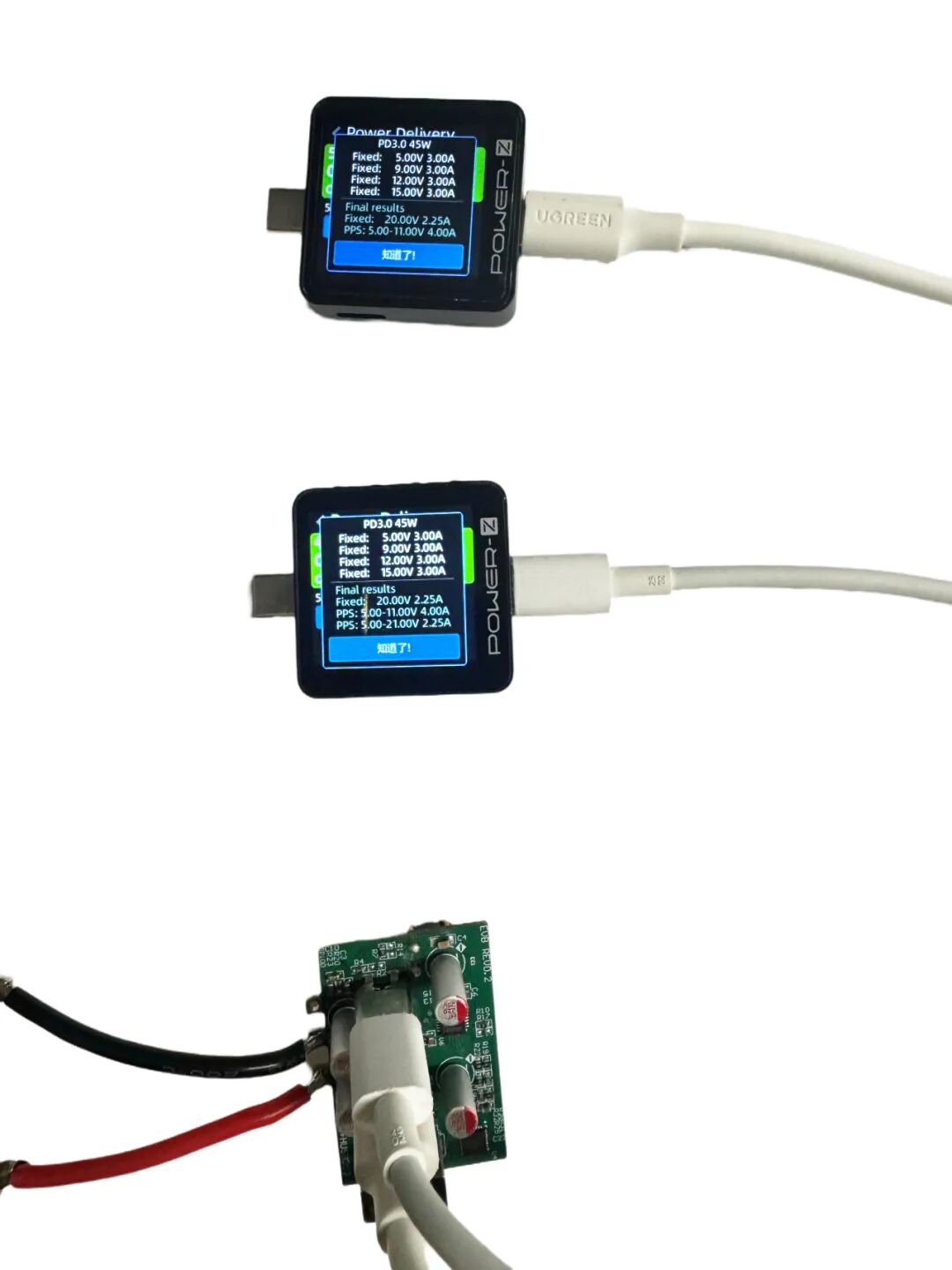

5S后按照兩個C口的電壓都＜20V，分配為45W+45W：

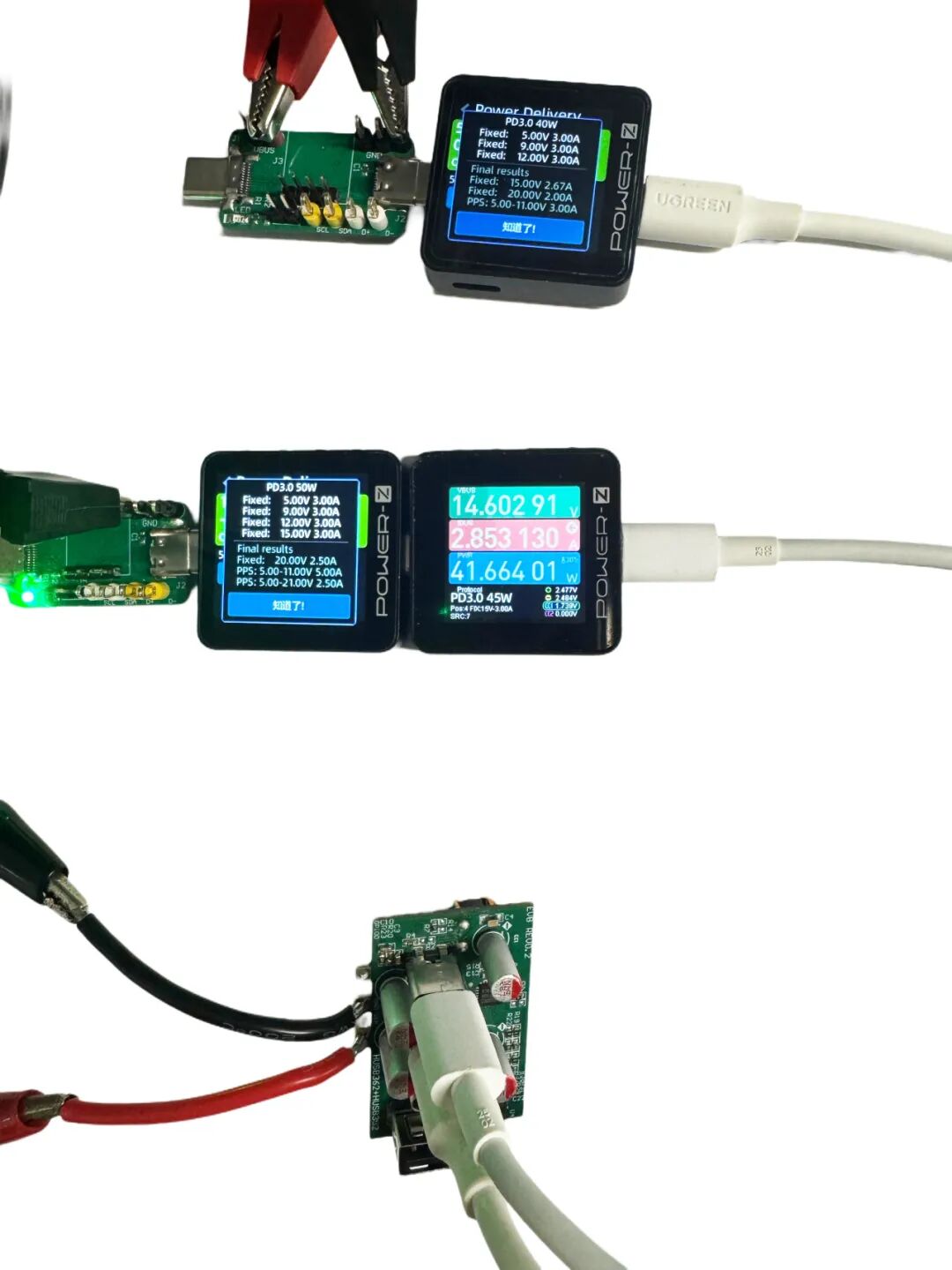

C1口帶載41W，C2口空載，滿足條件3，C1口變成為50W，C2口40W。（條件3：C1:分配功率-實時功率<5W, C2:分配功率-實時功率>5W；C1 口功率提高5W，C2 口功率降低5W）：

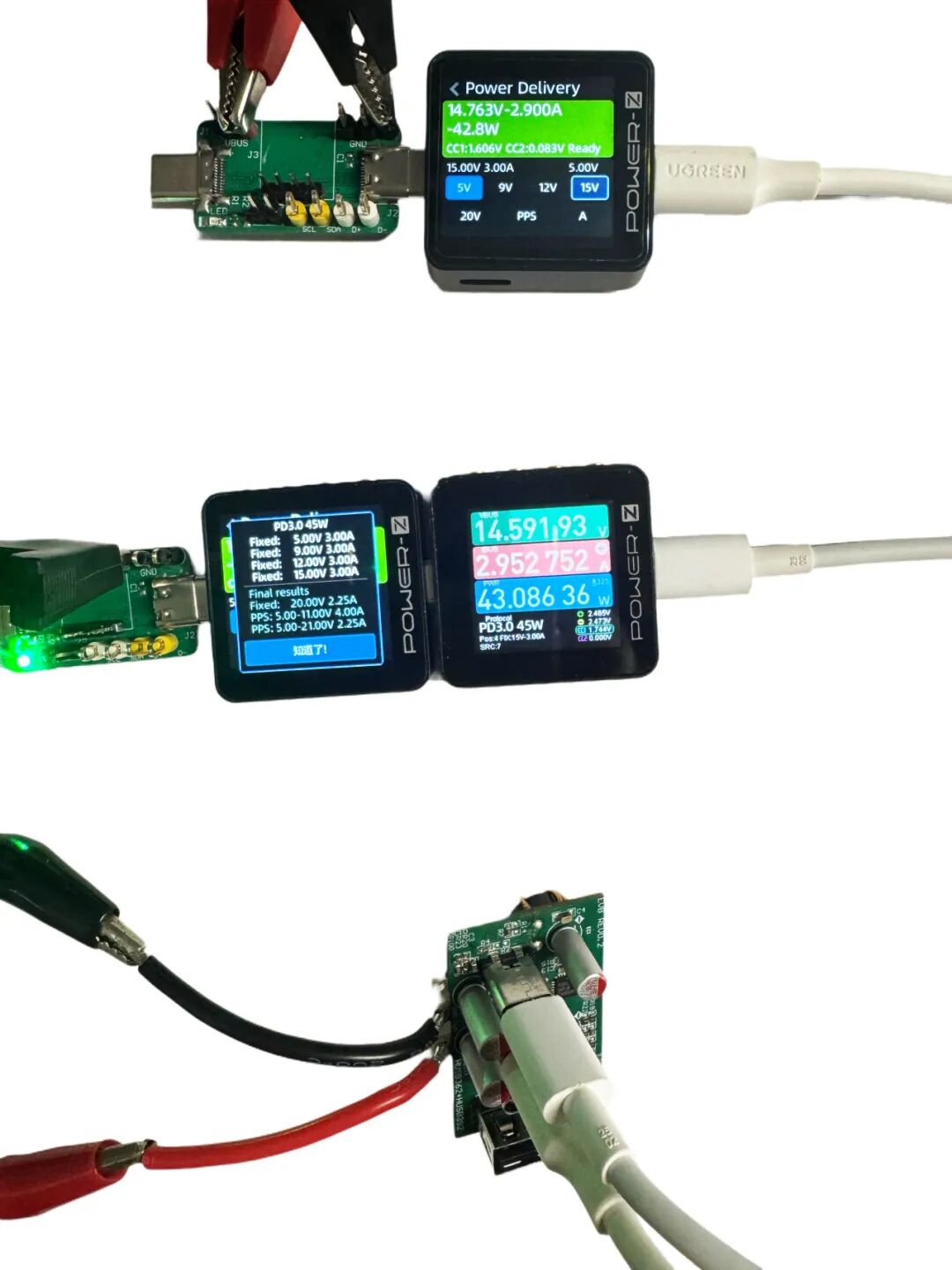

C1口繼續提高負載到45W以上，C2口空載，滿足條件3，C1口變成為55W，C2口35W：

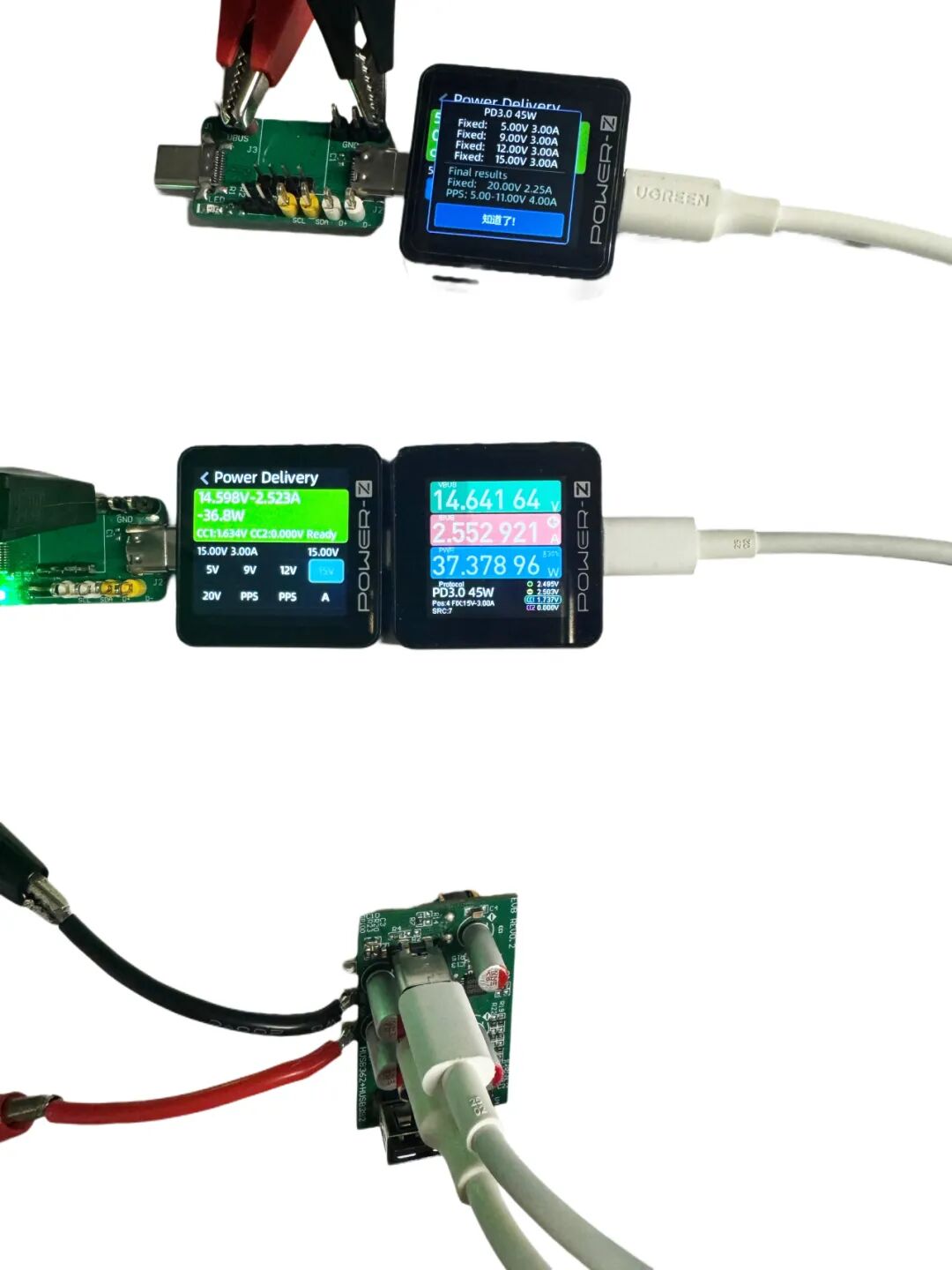

反之，如果在C2口帶載43W，C1口空載，滿足條件4，C1口變成為40W，C2口50W。（條件4：C1:分配功率-實時功率>5W,C2:分配功率-實時功率<5W；C1 口功率降低5W，C2 口功率提高5W）：

如果兩個口負載都帶載40W以下負載，則滿足條件5，保持當前分配的功率，兩個口保持45W。（條件5：C1:分配功率-實時功率>5W,C2:分配功率-實時功率>5W；保持當前分配的功率）：

如果兩個口負載都帶載43W，則滿足條件2，保持當前分配的功率，兩個口保持45W。（條件2：C1:分配功率-實時功率<5W, C2:分配功率-實時功率<5W；保持當前分配的功率）：

C2握手20V/0A，C1握手15V/0A，按雙C的電壓分配為C1 30W，C2 65W，再將C1口負載提高到28.7W，這時候滿足條件3（C1:分配功率-實時功率<5W, C2:分配功率-實時功率>5W；C1 口功率提高5W，C2 口功率降低5W）以及條件1（檢測到任一端口握手了20V，保持當前分配的功率）按照條件3應該調整C1和C2口功率，但同時滿足條件1，會優先保證握手20V口的功率，因此功率不會調整，還是C1 30W，C2 65W。

協議支持

HUSB362BF+HUSB392動態功率分配方案集成了 USB Type-C 接口、PD PHY 以及協議層解析功能，支持設備插拔自動檢測和設備類型的識別，兼容USB PD/PPS，Apple 2.4A，BC1.2，QC2/3/3+ Class A and Class B，AFC，F(xiàn)CP，LVSCP/HVSCP，PE1.1、PE2.0、UFCS等主流的快充協議。根據接入設備的功率請求，自動匹配最優的電壓和電流輸出，方案的功能和支持的協議可自定義。
