該ADS8331為低功耗、16位、每秒500k采樣（SPS）模擬轉數字 轉換器（ADC），帶有單極性、4對1復用器（多工器）輸入。該設備包含16位 基于電容的連續逼近寄存器（SAR）ADC，具有固有采樣保持。

ADS8332基于相同的核心，并包含單極性8對1輸入多路復用器。雙 設備提供高速、寬電壓串行接口，并支持串聯作 當使用多個轉換器時。
*附件：ads8331.pdf

這些轉換器有24針、4針×4 QFN和24針TSSOP封裝，包括 完全規范適用于工業溫度范圍的-40°C至85°C。

特性

• 低功耗、靈活的供電范圍：
  • 2.7伏至5.5伏模擬電源
  • 8.7毫瓦（自動非應用模式下250千每秒，
    VA = 2.7 V，VBD = 1.65 V）
  • 14.2毫瓦（500千每秒，VA = 2.7 V，VBD
    = 1.65 V）
• 最高采樣率可達500千每秒
• 出色的DC表現：
  • ±1.2 LSB 典型，±2 LSB 最大內長電流（2.7 V）
  • ±0.6 LSB 典型，-1/1.5 LSB 最大 DNL
    在 2.7 V
  • 16位NMC過溫
• 5 V、f 下交流性能極佳 在 = 1 kHz：
  • 91.5 dB 信噪比，101 dB SFDR，–100 dB THD
• 靈活模擬輸入方式：
  • 帶分流的片上4/8通道多路復用器
  • 自動/手動通道選擇與觸發
• 其他硬件功能：
  • 片上轉換時鐘（CCLK）
  • 軟件/硬件重置
  • 可編程狀態/極性 EOC/INT
  • 菊花鏈模式
  • 全局CONVST（獨立于計算機科學）)
  • 深度、睡眠模式和自動 NAP 停機模式
  • SPI?/DSP 兼容串行接口
  • 獨立輸入輸出電源：1.65 V到VA
  • SCLK最高可達40 MHz（VA = VBD = 5 V）
• 24針4毫米×4毫米VQFN和24針TSSOP
  封裝

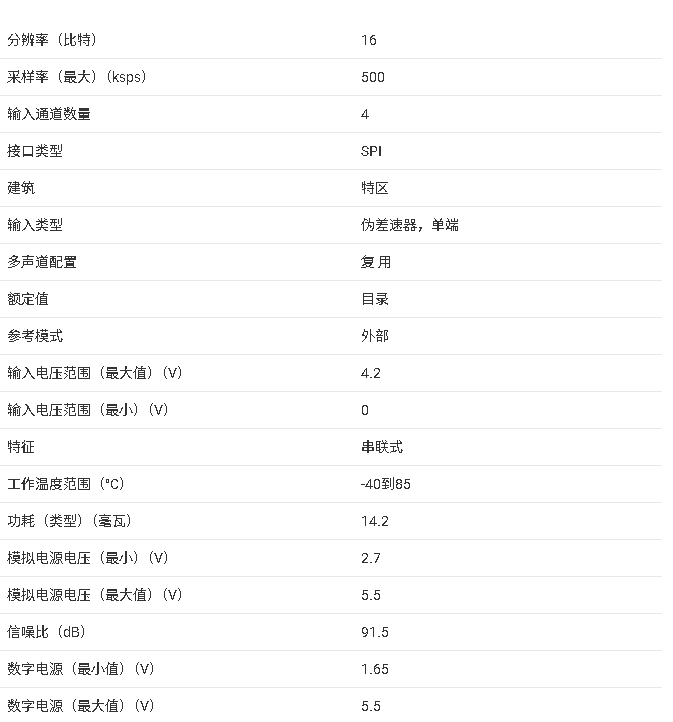

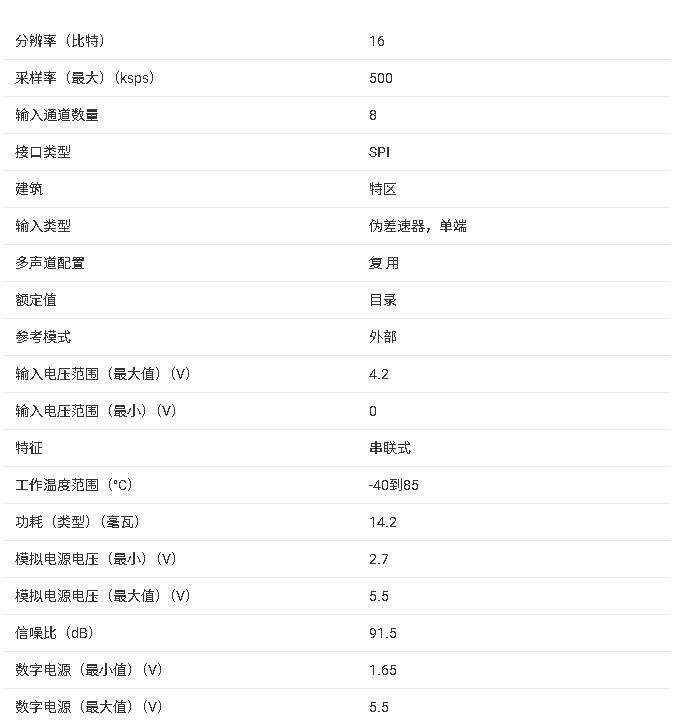

  參數

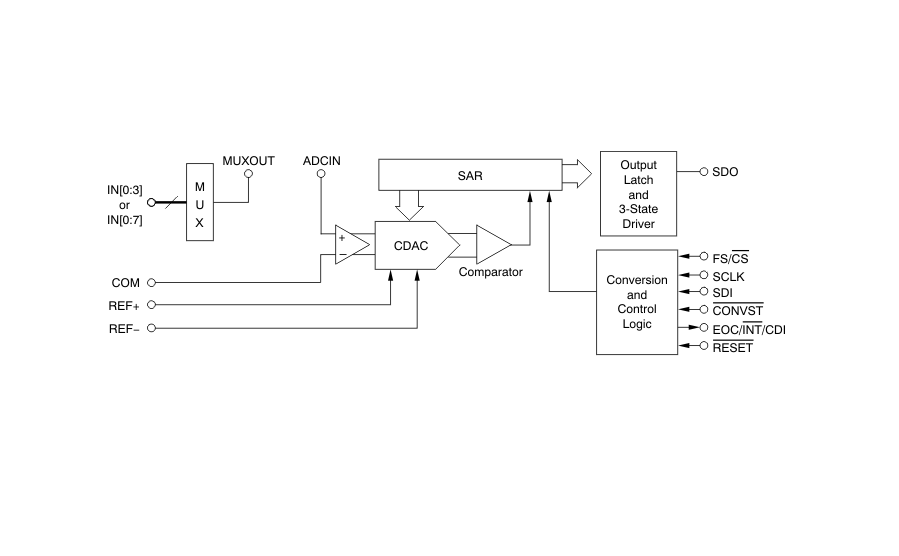

  方框圖


一、產品核心概述

ADS8331（4 通道）和 ADS8332（8 通道）是德州儀器推出的低功耗 16 位 SAR 架構 ADC，采樣率高達 500kSPS，支持 2.7V5.5V 模擬供電和 1.65VVA 數字接口供電，具備靈活的通道選擇、多種功耗模式及 SPI 兼容串行接口，適用于通信、醫療儀器、工業過程控制、數據采集系統等場景，工作溫度范圍為–40°C 至 + 85°C，提供 24 引腳 TSSOP 和 4mm×4mm VQFN 兩種封裝。

二、關鍵特性與規格

1. 核心性能參數

• 分辨率與線性度 ：16 位分辨率，無失碼；積分非線性誤差（INL）典型值 ±1.2 LSB（2.7V 時）、±1 LSB（5V 時），最大 ±2 LSB；微分非線性誤差（DNL）典型值 ±0.6 LSB，最大–1/+1.5 LSB。
• 信號性能 ：5V 供電、1kHz 輸入時，信噪比（SNR）達 91.5dB，無雜散動態范圍（SFDR）達 101dB，總諧波失真（THD）低至–100dB；電源抑制比（PSRR）≥74dB，輸入帶寬最高 40MHz。
• 功耗與供電 ：250kSPS Auto-NAP 模式下功耗僅 8.7mW（2.7V），500kSPS 時 14.2mW（2.7V）；支持 Nap、Deep、Auto-NAP 三種低功耗模式，Deep 模式電流低至 50nA（2.7V）。

2. 核心功能

• 通道配置：ADS8331 含 4 路單端輸入，ADS8332 含 8 路單端輸入，支持手動 / 自動通道選擇，自動模式下按固定順序掃描通道。
• 觸發與時鐘：支持手動（CONVST 引腳）和自動觸發模式，轉換時鐘可選擇內部振蕩器（10.5~12.6MHz）或外部 SCLK 分頻（SCLK 最高 40MHz，5V 時）。
• 串行接口：SPI/DSP 兼容，支持菊花鏈模式，可級聯多片設備；EOC/INT 引腳可編程為轉換結束輸出或中斷輸出，極性可調。
• 其他功能：內置 TAG 模式（輸出通道標識位）、軟件 / 硬件復位，MUXOUT 與 ADCIN 引腳間可添加信號調理電路（如 PGA、濾波器）。

三、封裝與引腳

1. 封裝信息

• TSSOP（PW）封裝：24 引腳，尺寸 7.80mm×4.40mm，管裝（ADS8331IBPW）數量 60 片，卷盤裝（ADS8331IBPWR）數量 2000 片。
• VQFN（RGE）封裝：24 引腳，尺寸 4.00mm×4.00mm，卷盤裝（ADS8331IBRGER）數量 3000 片，小卷盤裝（ADS8331IBRGET）數量 250 片；兩種封裝均符合 RoHS 標準，MSL 等級 2（260°C 回流焊，1 年保質期）。

2. 關鍵引腳功能

• 電源與地：VA（模擬供電）、VBD（數字接口供電）、AGND（模擬地）、DGND（數字地）。
• 信號輸入：IN [0:3]（ADS8331）/IN [0:7]（ADS8332）、COM（公共輸入端，通常接 AGND）、ADCIN（ADC 核心輸入）、MUXOUT（多路選擇器輸出）。
• 參考與控制：REF+（外部參考輸入，1.2V~VA）、REF–（參考地，單獨接 AGND）、RESET（外部復位，低有效）、CONVST（轉換啟動）。
• 通信與狀態：SCLK（串行時鐘）、SDI（串行數據輸入）、SDO（串行數據輸出）、FS/CS（幀同步 / 片選）、EOC/INT/CDI（轉換結束 / 中斷 / 菊花鏈數據輸入）。

四、應用場景與設計支持

1. 典型應用

• 數據采集系統、傳感器接口、工業過程控制、醫療儀器、磁強計、自動測試設備。
• 支持單端 / 雙極性輸入驅動，可通過外部運放（如 OPA320、OPA365）實現信號調理。

2. 設計資源

• 工作模式 ：手動 / 自動通道選擇，自動觸發（500kSPS/250kSPS 可選）和手動觸發模式；三種低功耗模式可根據采樣率需求切換。
• 參考與輸入驅動：推薦使用低噪聲參考源（如 REF2041、REF5025），REF + 引腳需并聯 22μF 旁路電容；輸入端建議添加 RC 濾波電路，平衡噪聲抑制與信號 settling 時間。
• 布局指南：模擬與數字地平面分離，避免交叉；VA、VBD 引腳就近配置 10μF 陶瓷去耦電容；REF+、REF–引腳連線短且低阻抗，模擬輸入遠離噪聲源。

五、可靠性與訂單信息

• ESD 防護等級：人體模型（HBM）±2000V，帶電設備模型（CDM）±500V，具備基礎靜電防護能力。
• 可訂購型號涵蓋兩種封裝的不同包裝形式（管裝、卷盤裝），均支持–40°C~+85°C 工作溫度，引腳標識為 ADS8331 或 ADS8332。
