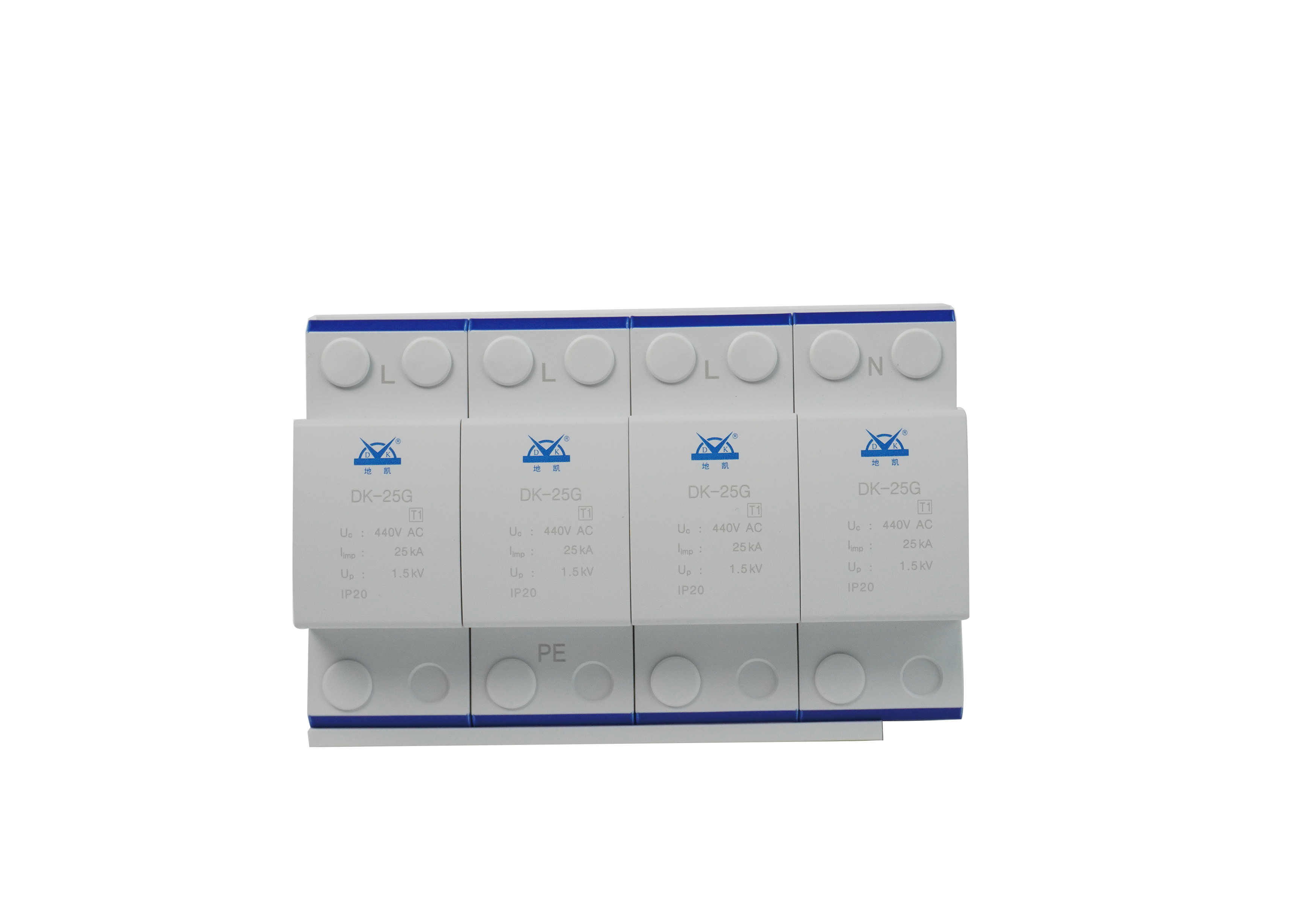

地凱DK-25G 系列浪涌保護器（SPD）是一款面向建筑物總配電系統的一體化、電源線路一級防雷裝置。產品嚴格按照 IEC 標準體系設計，性能滿足 GB/T 18802.11-2020《低壓電涌保護器（SPD）第 11 部分：電源系統 SPD 的性能要求和試驗方法》 的全部要求，是現代建筑、電力系統及關鍵設備防雷工程中廣泛采用的高性能 SPD。

一、產品定位與主要優勢

DK-25G 系列屬于第一類（I 級）電涌保護器，專門用于建筑物的 LPZ0 與 LPZ1 區域交界處，承擔雷電流直接沖擊的泄放任務。產品具有以下顯著特點：

1. 超大通流能力，Iimp=25kA/線

產品可承受 10/350μs 雷電波形下 每線 25kA 的沖擊電流 Iimp。這一能力能夠滿足建筑物主配電箱、總進線端對 I 級 SPD 的高強度防雷要求，可有效抵御直擊雷或附近雷擊產生的巨大能量沖擊，保證下游設備安全。

2. 響應速度快、殘壓低

內部選用高性能防雷元件，響應時間 ＜100ns，可在雷電電壓波快速上升的毫微秒級瞬間動作，將殘壓水平穩定限制在 2.0kV 左右，滿足 Ⅳ 類設備耐壓要求，確保精密設備不受沖擊損害。

3. 熱脫扣+過流保護，安全等級高

每組防雷模塊采用溫控?cái)嗦芳夹g(shù)，當內部 MOV 發生老化或溫升異常時，可自動脫扣切斷故障支路，徹底消除因防雷器熱擊穿導致的起火風險。

4. 內置失效監測及遠程告警端子

SPD 內置狀態顯示窗與遠程信號告警接口。當防護模塊脫扣或失效時，可向監控系統輸出告警信號，便于實現智能化管理，適用于工廠、機場、數據中心等對設備運行狀態要求較高的場景。

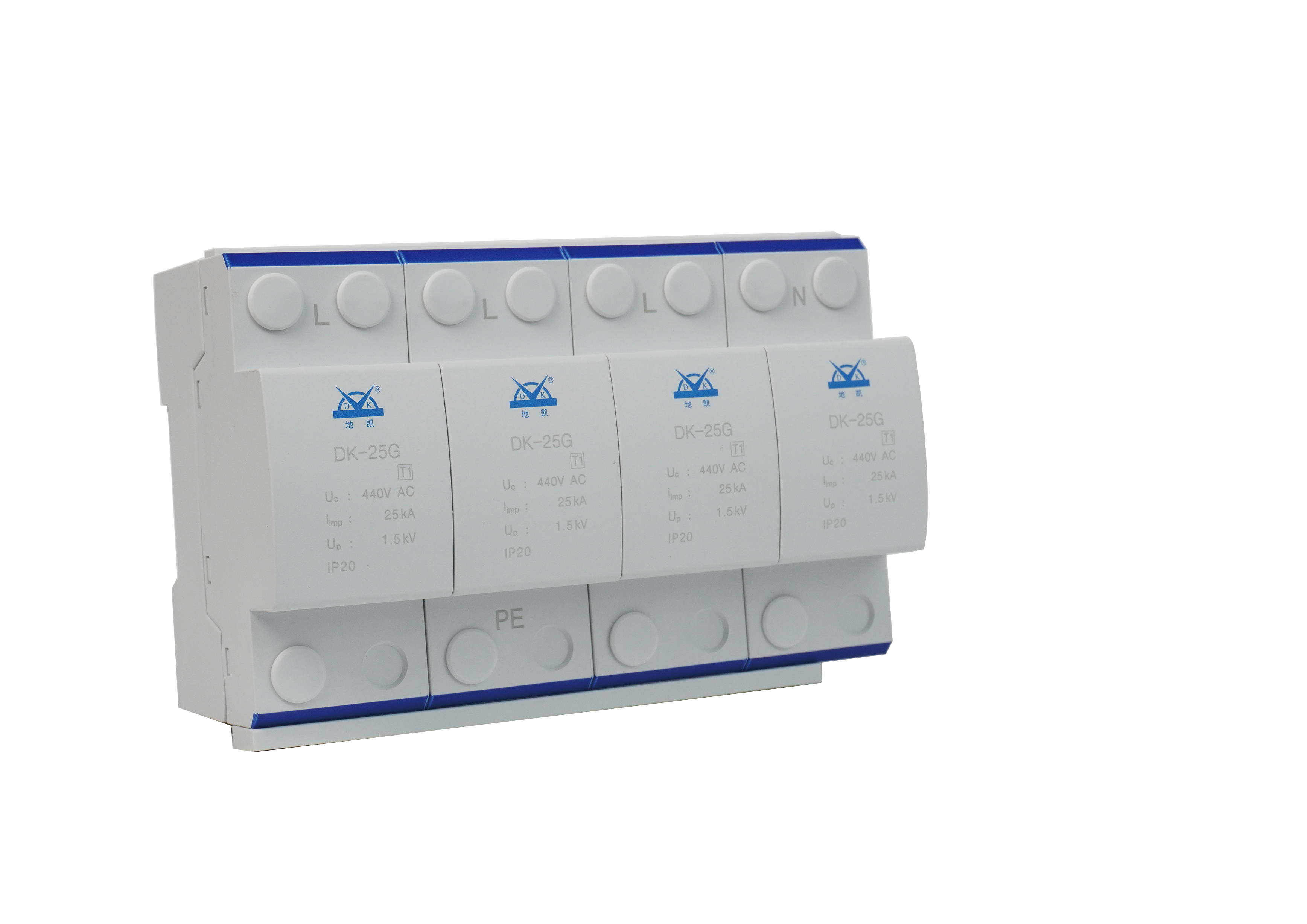

5. 一體化結構、安裝維護方便

采用模塊化設計，防護模塊與底座分離，支持 35mm 標準導軌安裝，更換方便。密封性強，外殼采用 PA66 阻燃材料，滿足 UL94V-0 標準，抗老化能力強，適合長期工作環境。

二、安裝方式與接線要求

1. 標準化安裝方式

采用 35mm 標準導軌式安裝；

外殼為 PA66 工程阻燃塑料；

可在 –40℃ ～ +85℃ 的環境溫度下穩定工作；

適應濕度 ≤95%、海拔 ≤5000m。

2. 接線端子參數

L/N 端子：6mm2～35mm2 銅導線（BVR）

PE 端子：10mm2～35mm2 銅導線（BVR）

接線方式：壓接式連接柱，可靠穩固。

根據行業規范，SPD 應采用最短路徑接地，接地線長度不宜超過 0.5m，以減小寄生電感對殘壓的影響。

浪涌保護器,一級浪涌保護器,電源電涌防雷器 浪涌保護器,一級浪涌保護器,電源電涌防雷器 浪涌保護器,一級浪涌保護器,電源電涌防雷器

三、DK-25G浪涌保護器行業應用場景及部署方案

DK-25G 系列主要安裝于建筑物電源系統 LPZ0 到 LPZ1 的過渡處，即建筑總配電柜/總配電箱的進線端。適用以下行業：

1. 工業廠房及大型企業配電系統

適用于車間總配電柜、倉儲物流中心、加工設備集中區；

對 CNC、PLC、變頻器等設備起到關鍵防雷保護作用；

遠程告警接口便于納入企業 SCADA 或 EMS 系統。

2. 商業建筑與公共設施

商場、辦公樓、醫院、學校；

保護電梯、中央空調、消防、監控主機等關鍵設備。

3. 電力系統與能源工程

變電站配電房、箱式變電站的 380V 出口側；

配合二級 SPD 構成完整多級防雷體系。

4. 通信與數據中心機房

作為配電列頭柜第一級防雷；

與二級、三級精密 SPD 共同構建全鏈路電源防雷系統；

確保服務器、交換機等設備穩定運行。

5. 交通與市政工程

地鐵站、軌道交通 UPS 入口；

機場跑道照明控制系統；

高速收費站、監控系統配電柜。

四、與相關國標的技術匹配性

DK-25G SPD 符合以下國家標準要求：

GB/T 18802.11-2020：SPD 性能、試驗方法完全達標；

GB50057《建筑物防雷設計規范》：滿足建筑物 I 級接閃防護區 SPD 的選型要求；

GB50343《建筑物電子信息系統防雷技術規范》：對電源系統入戶端 SPD 的設置規定；

GB/T 16895.21“低壓配電系統接地”：系統接地方式 TT、TN、IT 均可應用。

地凱 DK-25G 浪涌保護器作為建筑物一級防雷的重要組成部分，具有通流能力高、響應速度快、內部熱脫扣安全可靠、遠程監控功能完善、結構緊湊易安裝等突出優勢。其嚴格符合 IEC 與國家防雷標準，可在強雷電環境下穩定保護低壓電源系統，廣泛適用于工業、能源、商業建筑、市政交通等多個行業。
