ADS855x 包含六種低功耗、16、14 或 12 位的連續近似 基于寄存器（SAR）的模數轉換器（ADC），具有真正的雙極性輸入。每個頻道 包含采樣保持電路，支持同時高速多通道信號傳輸 收購。

ADS855x 支持并行接口模式下最高 730 kSPS 的數據速率，或最高可達 500 kSPS 如果使用串行接口，則使用kSPS。并行接口的總線寬度可設為八 或者16比特。串行模式下，最多可激活三個輸出通道。

ADS855x適用于整個工業溫度范圍，從-40°C到125°C， 提供LQFP-64封裝。
*附件：ads8556.pdf

特性

• 16位、14位、12位、引腳和
  軟件兼容的ADC系列
• 六輛搜救副駕駛員，分成三對
• 帶內部
  轉換時鐘和參考的每信道最大數據速率：
  ADS8556：630 kSP（PAR）或450 kSP（SER）
  ADS8557：670 kSP（PAR）或470 kSP（SER）ADS8558
  ：730 kSP（PAR）或500 kSP（SER）
• 帶外部轉換
  時鐘和參考的最高數據速率：
  800 kSPS（PAR）或530 kSPS（SER）
• 引腳可選或可編程輸入電壓
  范圍：最高±12 V
• 優異的信噪比：
  ADS8556：91.5 dB，ADS8667：85 dB，ADS8668
  ：73.9 dB
• 可編程和緩沖內部參考：
  0.5 V 至 2.5 V 和 0.5 V 至 3.0 V
• 全面的關機模式：
  • 深度斷電（待機模式）
  • 部分斷電
  • 自動斷電
• 可選并行或串行接口
• 工作溫度范圍：–40°C至125°C

參數

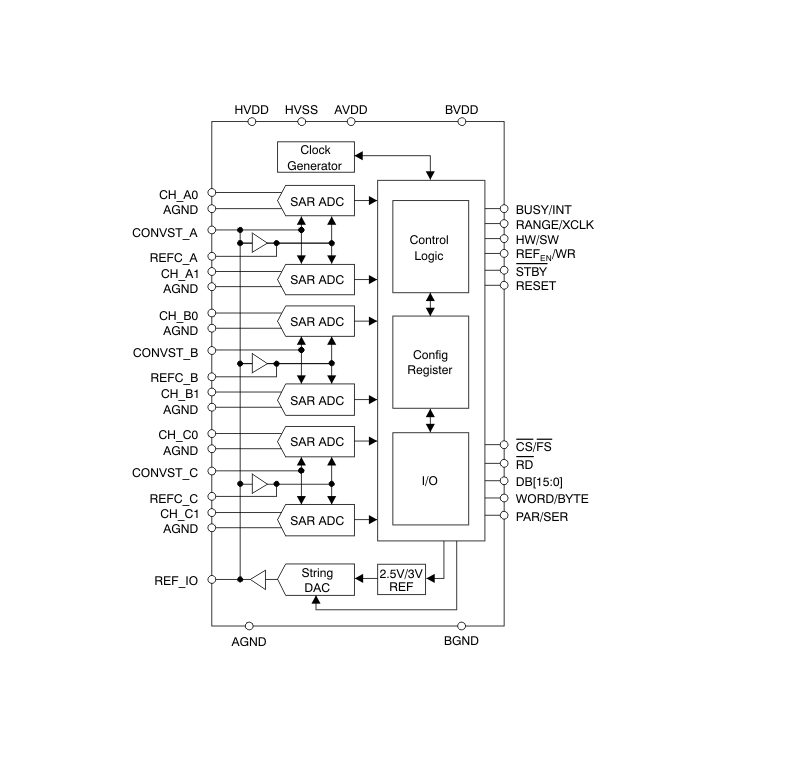

方框圖

一、產品核心概述

ADS855x 系列是德州儀器推出的引腳與軟件兼容型模數轉換器（ADC）家族，包含 ADS8556（16 位）、ADS8557（14 位）、ADS8558（12 位）三款產品，核心優勢為六通道同步采樣、寬輸入電壓范圍與靈活的接口配置，適用于電能質量測量、保護繼電器、多軸電機控制、可編程邏輯控制器、工業數據采集等工業場景，工作溫度范圍為 –40°C 至 125°C，采用 64 引腳 LQFP 封裝（10mm×10mm），支持多電源供電（模擬 4.5V5.5V、數字接口 2.7V5.5V、高壓輸入 ±5V~±16.5V），集成可編程內部基準、多種功耗模式及并行 / 串行接口，滿足不同精度與速率需求。

二、關鍵特性與規格

1. 核心性能參數

• 分辨率與線性度 ：ADS8556 為 16 位（無丟失碼），積分非線性誤差（INL）±4 LSB，差分非線性誤差（DNL）±2 LSB；ADS8557 為 14 位，INL ±1 LSB，DNL ±1 LSB；ADS8558 為 12 位，INL ±0.75 LSB，DNL ±0.5 LSB。
• 動態性能 ：ADS8556 信噪比（SNR）典型值 91.5 dB，無雜散動態范圍（SFDR）95 dB；ADS8557 SNR 85 dB，SFDR 92 dB；ADS8558 SNR 73.9 dB，SFDR 92 dB；通道間隔離度 100 dB，–3dB 小信號帶寬 24~48 MHz（依輸入范圍而定）。
• 采樣速率與時序 ：并行接口模式下，ADS8556 最高 630 kSPS，ADS8557 670 kSPS，ADS8558 730 kSPS；串行接口模式下最高 450~500 kSPS；外部時鐘與基準配置下，最高速率可達 800 kSPS（并行）/530 kSPS（串行）；孔徑延遲 5 ns，孔徑抖動 50 ps，通道間采樣延遲匹配 250 ps。
• 功耗與基準 ：典型總功耗 251.7318 mW（最大速率），支持深度掉電、部分掉電、自動休眠（Auto-Nap）模式，休眠功耗低至 6 mA；內置 2.5V/3V 可編程基準（10 位 DAC 調節，步長 2.442.93 mV），電源抑制比（PSRR）73 dB，基準漂移 ±10 ppm/°C。

2. 核心功能

• 輸入與采樣：六通道分為三組通道對，支持同步采樣，保留信號相位信息；輸入電壓范圍可選 ±2V_REF 或 ±4V_REF，最大絕對值可達 ±12V；模擬輸入為單端雙極性，輸入電容 10~20 pF，泄漏電流 ±1 μA。
• 基準與校準：內置緩沖基準源，支持外部基準輸入（0.5V~3.025V）；基準引腳需配置去耦電容，REFC_A/B/C 引腳需并聯 10μF 電容優化穩定性；無外部校準功能，依賴出廠校準與內部基準調節保證精度。
• 接口與輸出：支持 8/16 位并行接口或串行接口（最高 36 MHz SCLK），串行模式支持菊花鏈級聯；輸出數據格式為二進制補碼，ADS8557/8 輸出自動補零至 16 位；BUSY/INT 引腳可配置為忙狀態指示或中斷信號，支持極性反轉。
• 功耗控制：提供多種功耗模式，深度掉電（待機）功耗 50 μA，部分掉電（單通道對）功耗 2 mA / 通道對，自動休眠模式轉換后功耗降至 6 mA，適配低速率低功耗場景。

三、封裝與引腳

1. 封裝信息

• 64 引腳 LQFP 封裝（型號 PM0064A）：尺寸 10mm×10mm×1.6mm，引腳間距 0.5mm；MSL 等級 3（260°C 回流焊，168 小時暴露限制），結到環境熱阻 50.3 °C/W，結到板熱阻 24.0 °C/W，需保證充分散熱以穩定工作。

2. 關鍵引腳功能

• 電源與地：AVDD（模擬供電）、BVDD（數字接口供電）、HVDD/HVSS（高壓輸入正負供電）；AGND（模擬地）、BGND（數字接口地），多組地引腳需分別連接對應地平面，保證接地阻抗極低。
• 模擬輸入：CH_A0~CH_C1（六通道模擬輸入，分三組通道對）；REFC_A/B/C（各組參考電壓去耦引腳）、REFIO（內部基準輸出 / 外部基準輸入）。
• 控制與時鐘：CONVST_A/B/C（三組通道對采樣觸發輸入）、BUSY/INT（忙狀態 / 中斷輸出）、RANGE/XCLK（輸入范圍選擇 / 外部時鐘輸入）、RESET（復位輸入，高有效）。
• 接口引腳：DB [15:0]（并行數據總線 / 串行模式多功能引腳）、PAR/SER（接口模式選擇）、CS/RD/WR（并行接口控制）、FS/SCLK/SDO_A/B/C（串行接口幀同步 / 時鐘 / 數據輸出）。

四、應用場景與設計支持

1. 典型應用

• 工業控制：多軸電機控制中的多通道電流 / 電壓同步采樣，可編程邏輯控制器（PLC）的模擬信號采集，保證控制精度與響應速度。
• 電力電子：三相電力系統的電壓、電流同步測量，電能質量分析，保護繼電器信號采集，需通道間相位一致性與寬輸入范圍支持。
• 數據采集：工業現場多傳感器信號同步采集，適配不同精度需求（12~16 位可選），兼容并行 / 串行接口便于系統集成。

2. 設計資源

• 電源與基準：模擬電源需用線性穩壓器供電，各電源引腳就近配置 0.1μF 陶瓷電容 + 10μF 鉭電容去耦；HVDD/HVSS 需遠離數字信號線，避免噪聲耦合；REFIO 引腳推薦配置 470nF 去耦電容，REFC_A/B/C 各需 10μF 去耦電容。
• 輸入與采樣：模擬輸入源阻抗需小于 22.7 kΩ（依分辨率而定），避免采樣誤差；多通道同步采樣時，CONVST_A/B/C 引腳可短接，最大 skew 不超過 4 ns；輸入信號需限制在 HVSS-0.3VHVDD+0.3V 范圍內，防止損壞器件。
• 布局與接地：模擬區與數字區嚴格分離，AGND 與 BGND 單點低阻抗連接；敏感模擬信號（輸入、參考）路徑需短且遠離數字接口線；高壓供電回路與模擬信號回路分開布線，減少干擾。
• 接口配置：并行模式支持 8/16 位數據寬度，串行模式支持 1~3 路數據輸出，可通過 SEL_A/B/C 引腳選擇；軟件模式下可通過控制寄存器配置輸入范圍、基準電壓、功耗模式等參數，硬件模式直接通過引腳配置，靈活適配不同系統。

五、可靠性與訂單信息

• 可靠性保障：ESD 防護等級 HBM ±2000V、CDM ±500V；存儲溫度范圍 –65°C 至 150°C，最大結溫 150°C，滿足工業級惡劣環境要求；電源電壓容錯范圍寬，支持電壓波動 ±10%。
• 可訂購型號：提供托盤裝（160 片 / 盤）、大卷盤裝（1000 片 / 卷），型號包括 ADS8556IPM/IPMR、ADS8557IPM/IPMR、ADS8558IPM/IPMR 等，均為 RoHS 兼容產品，引腳標識分別為 ADS8556I、ADS8557I、ADS8558I。
