ADS117L18 512kSPS、16位、8通道、同步采樣、寬帶寬、Δ-Σ ADC技術手冊

科技綠洲 ? 2025-10-22 10:54 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

ADS117L14(四通道)和ADS117L18(八進制)是 16 位、三角形 Σ (ΔΣ)、模數轉換器ADC)。這些器件提供4個或8個通道的同步采樣,數據速率高達512kSPS(寬帶濾波器模式)和1365kSPS(低延遲濾波器模式)。24位ADS127L14(四通道)和ADS127L18(八進制)ADC是引腳兼容器件,可提高分辨率。
*附件:ads117l18.pdf

特性

  • 同時測量四個或八個通道
  • 寬帶濾波器模式:高達 512kSPS
    • 線性相位響應
    • ±0.0004dB通帶紋波
    • 106dB阻帶衰減
  • 低延遲濾波模式:高達 1365kSPS
    • 3.9μs 轉換延遲
  • 功率可擴展速度模式:
    • 最大轉速:21mW/ch (512kSPS/1365kSPS)
    • 高速:16mW/ch (400kSPS/1067kSPS)
    • 中速:9mW/ch (200kSPS/533kSPS)
    • 低速:3mW/ch (50kSPS/133kSPS)
  • 高精度
    • 200kSPS時的SNR:97.7dB(典型值)
    • 總諧波差:–115dB(典型值)
    • INL:0.5LSB(典型值)
    • 失調漂移:60nV/°C(典型值)
    • 增益漂移:1ppm/°C FSR(典型值)
  • 預充電緩沖信號輸入
  • 雙極或單極電源
  • ±VREF 或 ±2VREF 輸入范圍
  • 可通過引腳設置或 SPI 進行編程
  • 用于輸出數據的幀同步端口
  • 內部或外部時鐘
  • 模擬電源電壓:2.85V 至 5.5V

參數

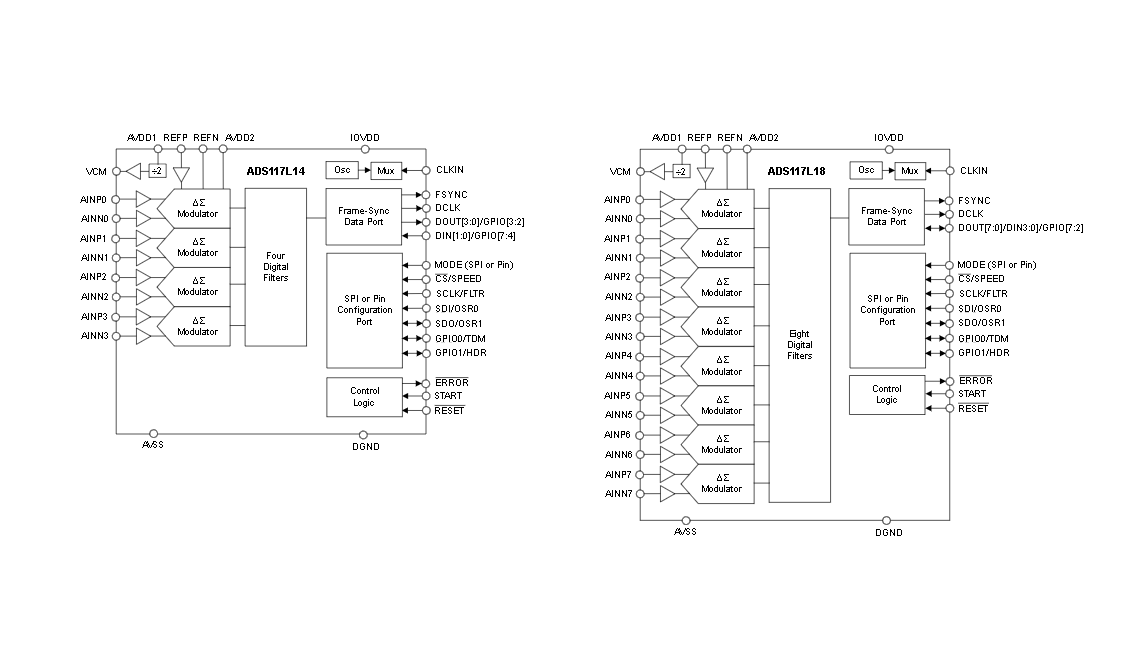

方框圖

ADS117L14(4 通道)與 ADS117L18(8 通道)是 16 位 ΔΣ 架構同步采樣模數轉換器(ADC),主打高采樣精度、寬頻帶處理與靈活功耗控制,集成可編程濾波器、多模式配置接口及診斷功能,適用于測試測量、工業自動化、醫療等高精度多通道數據采集場景。

一、核心特性

1. 采樣與信號性能

  • 數據率與濾波器 :支持兩種核心濾波模式,寬帶濾波器(最高 512kSPS,線性相位、106dB 阻帶衰減)適配交流信號,低延遲濾波器(最高 1365.3kSPS,3.9μs 轉換延遲)適配直流信號;提供 4 檔功率可縮放速度模式,功耗隨數據率降低顯著減少(如低速模式單通道功耗低至 3mW)。
  • 精度指標 :200kSPS 時信噪比(SNR)典型值 97.7dB,總諧波失真(THD)低至 - 115dBc,積分非線性(INL)±1LSB,失調漂移 60nV/℃,增益漂移 1ppm/℃,寬溫范圍(-40℃至 125℃)內性能穩定。
  • 輸入配置 :支持 ±VREF 或 ±2VREF 差分輸入范圍,集成輸入預充電緩沖器,可降低輸入電流(緩沖開啟時典型 ±0.4μA)與采樣噪聲;兼容單極性 / 雙極性供電,VCM 引腳提供(AVDD1+AVSS)/2 共模電壓,用于外部放大器電平匹配。

2. 集成功能與接口

  • 可編程模塊 :過采樣比(OSR)可配置(32-4096),調節信號帶寬與噪聲;支持 sinc4、sinc4+sinc1 等 4 種低延遲濾波器拓?fù)洌?0/60Hz 工頻噪聲抑制比(NMRR)達 100dB。
  • 配置與控制 :支持硬件引腳配置(MODE 引腳選擇,無需 SPI)或 SPI 編程(16 位命令幀,可選 CRC 校驗);START 引腳實現多通道同步采樣,RESET 引腳支持手動復位,8 個 GPIO 引腳可復用為數據接口或控制信號。
  • 診斷與可靠性 :集成 CRC 校驗(SPI 接口與寄存器映射)、調制器飽和檢測(MOD_FLAG)、電源電壓監控(ALV_FLAG/POR_FLAG);ERROR 引腳實時指示故障,支持通道獨立掉電(CHn_PWDN)與待機模式,降低閑置功耗。

3. 電源與時鐘

  • 電源需求 :需多組獨立電源,模擬電源 AVDD1(2.85-5.5V)、AVDD2(1.74-5.5V),數字電源 IOVDD(1.65-1.95V),負電源 AVSS(可接地或負壓,如 - 2.5V 實現雙極性輸入);關鍵引腳需并聯 X7R 陶瓷電容濾波(如 CAPA 引腳 10μF、REFP 引腳 2.2μF)。
  • 時鐘選項 :支持內部振蕩器(25.6MHz,僅推薦直流測量)或外部時鐘(0.5-33.66MHz),時鐘分頻器(1/2/3/4/8 倍)可調整 ADC 核心時鐘;外部時鐘需低抖動(如 100kHz 信號允許≤50ps RMS 抖動),避免 SNR 性能退化。

二、適用場景

憑借多通道同步采樣、高抗干擾能力及寬溫特性,兩款芯片主要應用于以下領域:

  • 測試測量 :數據采集(DAQ)、振動分析儀、聲學檢測設備,利用同步采樣與高 SNR 實現多通道信號精準捕獲。
  • 工業自動化 :設備狀態監控、電機控制,通過低延遲濾波與高共模抑制比(CMRR 達 115dB),抗工業環境干擾。
  • 醫療與航空航天 :腦電圖(EEG)、聲吶系統,依托寬溫工作范圍(-40℃至 125℃)與低失真特性,適配高精度生物信號或惡劣環境采集。
  • 電網基礎設施 :電能質量分析儀,支持 50/60Hz 工頻噪聲抑制,準確測量電壓、電流諧波與功率參數。

三、硬件設計要點

1. 電源與信號布線

  • 電源布局 :模擬地(AGND)與數字地(DGND)單點連接,避免地環路;AVDD1/AVDD2/IOVDD 需獨立電源平面,關鍵電源引腳(如 AVDD1、CAPA)的濾波電容緊貼引腳放置,減少寄生電感。
  • 信號處理 :模擬輸入(AINP/AINN)、參考電壓(REFP/REFN)需差分走線(阻抗 100Ω,長度匹配誤差≤5mil),與數字信號(SPI、Frame-Sync)間距≥2mm,降低串?dāng)_;時鐘信號(CLKIN)需串聯匹配電阻(如 10Ω),減少 ringing 干擾。

2. 抗混疊濾波

  • 輸入需外接低通濾波器(如 4 階 RC),抑制調制器采樣頻率(fMOD)附近的帶外信號,避免混疊。例如高 - speed 模式(fMOD=12.8MHz)下,需 90dB 衰減以確保信號純凈,推薦使用 THS4551 全差分放大器搭建濾波電路。

3. 熱設計

  • 采用 7mm×7mm 56 引腳 VQFN 封裝(RSH),結到環境熱阻(RθJA)23.5℃/W;散熱焊盤需通過至少 4 個過孔連接至接地平面,PCB 銅皮面積不小于封裝面積 2 倍,確保高負載下結溫(Tj)≤150℃。

四、工作模式與校準

1. 核心工作模式

  • 同步控制 :START 引腳上升沿觸發多通道同步,后續采樣持續進行,支持連續時鐘觸發以維持時序?qū)R;時鐘分頻比>1 時,通道間仍同步,但需注意相位不確定性。
  • 啟??刂?/strong> :START 引腳高電平啟動采樣,低電平停止(當前轉換完成后終止),適合單次 / 間歇采樣;停止前需提前 24 個 DACLK 周期置位 STOP 信號,避免數據不完整。
  • 掉電與待機 :支持單通道掉電(輸出最后一次采樣值)或全局待機(模擬部分?jǐn)嚯姡龣C(jī)電流 60μA),重啟時需等待 300μs 以確保穩定。

2. 校準流程

  • 偏移校準 :短接輸入通道(通過 CHn_MUX 配置),采集數據并取平均值,寫入 24 位偏移寄存器(CHn_OFS),抵消零點誤差。
  • 增益校準 :施加已知電壓(如 3.9V,避免超量程),采集數據并計算實際增益,寫入 24 位增益寄存器(CHn_GAN,歸一化值 400000h 對應增益 1),修正增益誤差。

五、接口與數據輸出

1. Frame-Sync 數據端口

  • 支持 1/2/4/8 通道時分復用(TDM),數據格式為 16 位二進制補碼(雙極性)或無符號二進制(單極性);可級聯多器件(Daisy-Chain),減少數據 lanes,級聯時需確保所有器件時鐘分頻比為 1。
  • 數據包含可選 STATUS_DP 頭字節(通道 ID、調制器飽和狀態等)與 CRC 字節,提升數據完整性;DCLK 頻率需滿足傳輸需求,例如 8 通道 ADS117L18(200kSPS、4 lane、32 位包)需 DCLK≥12.8MHz。

2. SPI 配置接口

  • 兼容 SPI 模式 1(CPOL=0,CPHA=1),支持寄存器讀寫與軟件復位;可選 SPI CRC(基于 CRC-8-ATM 多項式)與寄存器映射 CRC(基于 CRC-16-IBM 多項式),檢測傳輸與寄存器篡改錯誤。

六、訂單與封裝信息

型號通道數封裝溫度范圍包裝方式RoHS 合規
ADS117L14IRSHR456 引腳 VQFN-40℃至 125℃2500 片卷帶(LARGE T&R)
ADS117L18IRSHR856 引腳 VQFN-40℃至 125℃2500 片卷帶(LARGE T&R)

兩款芯片引腳兼容 24 位分辨率的 ADS127L14/ADS127L18,可無縫替換以提升分辨率,無需修改 PCB 布局。
