在瑞芯微（RK）平臺的嵌入式開發中，vendor_storage是一個核心模塊，專門用于存儲SN（序列號）、MAC地址、DRM密鑰等廠商專屬數據。它不僅提供了跨環境的數據讀寫能力，還具備可靠性校驗、掉電恢復等關鍵特性，是保障設備身份標識、功能授權等核心信息安全的重要組件。本文將從基礎知識、開發流程、使用途徑三方面，為開發者梳理完整的開發邏輯。

一、核心基礎知識：了解Vendor Storage是什么？

1.核心定位與核心特性

Vendor Storage的核心作用是集中管理廠商專屬靜態數據，這些數據通常需要在設備全生命周期中穩定存儲，且支持多環境訪問。其核心特性包括：

?多場景讀寫：支持UBOOT、Kernel、Linux應用層、PC工具直接讀寫，覆蓋設備啟動到運行的全流程；

?數據可靠性：自帶Hash校驗、掉電恢復機制，避免數據損壞或丟失；

?靈活分配：數據按64字節整數倍分配（1-64字節占64字節，65-128字節占128字節，以此類推）；

?唯一ID訪問：每個數據項對應唯一ID，通過ID精準讀寫，支持SN、MAC、密鑰等16種標準類型及自定義類型。

2.存儲架構與數據布局

Vendor Storage支持EMMC、SPI NOR、NAND等主流存儲介質，整體架構分為“索引區+數據區+校驗區”三部分：

?索引區（64K）：存儲數據項的ID、偏移量、大小、空閑空間等元信息，便于快速定位數據；

?數據區（按需分配）：存儲實際廠商數據，如SN、WIFI MAC、LAN MAC、BT MAC等，支持用戶自定義數據項；

?校驗區（8字節）：包含4字節Hash校驗值和4字節版本號，確保數據完整性。

3.關鍵ID定義（標準類型）

開發中需通過ID標識數據項，常用標準ID如下：

二、開發流程：從環境配置到功能實現

Vendor Storage的開發流程圍繞“環境配置→接口調用→測試驗證”三步驟展開，覆蓋UBOOT、Kernel、應用層全場景。

1.前期準備：環境配置與源碼依賴

（1）源碼路徑

?UBOOT層：

u-boot/board/rockchip/common/storage/storage.c

?Kernel層：

kernel/drivers/soc/rockchip/rk_vendor_storage.c、sdmmc_vendor_storage.c

?應用層：基于Kernel提供的IOCTL節點或PC工具開發

（2）編譯配置

?Kernel層：通過Menuconfig啟用驅動（路徑：Drivers -> SOC -> Rockchip -> Vendor Storage）；

?UBOOT層：默認集成源碼，需確保編譯時勾選“Vendor Storage Support”。

2.核心開發：接口調用（分場景實現）

（1）UBOOT層開發（設備啟動階段讀寫）

UBOOT層主要用于設備啟動時讀取關鍵數據（如MAC地址），核心接口如下：

?初始化：int vendor_storage_init(void)

?功能：初始化Vendor Storage模塊

?返回值：0 =成功，非0 =失敗

?讀取數據：int vendor_storage_read(u32 id, void *pbuf, u32 size)

?入?yún)ⅲ篿d =數據項ID，pbuf =接收數據的緩沖區，size =期望讀取字節數

?返回值：非- 1 =實際讀取字節數，-1 =讀取失敗

?寫入數據：int vendor_storage_write(u32 id, void *pbuf, u32 size)

?入?yún)ⅲ篿d =數據項ID，pbuf =待寫入數據緩沖區，size =寫入字節數

?返回值：0 =成功，非0 =失敗

示例場景：UBOOT階段讀取SN并打印

vendor_storage_init();// 初始化charsn_buf[64];intret =vendor_storage_read(VENDOR_SN_ID, sn_buf,64);// 讀取SNif(ret >0) { printf("Device SN: %sn", sn_buf);}

（2）Kernel層開發（驅動級讀寫）

Kernel層通過驅動接口提供IOCTL節點，供應用層調用，核心接口與UBOOT層類似：

?讀取數據：int rk_vendor_read(u32 id, void *pbuf, u32 size)

?寫入數據：int rk_vendor_write(u32 id, void *pbuf, u32 size)

?注意：Kernel層無需手動初始化，驅動加載時自動完成初始化。

（3）Linux應用層開發（用戶態讀寫）

應用層通過打開/dev/vendor_storage設備節點，結合IOCTL實現讀寫，核心步驟：

1.打開設備節點：int sys_fd = open("/dev/vendor_storage", O_RDWR, 0);

2.構造讀寫請求（指定ID、緩沖區、數據大?。?/p>

3.調用IOCTL接口完成讀寫；

4.關閉設備節點。

示例代碼片段（讀取WIFI MAC）：

intsys_fd =open("/dev/vendor_storage", O_RDWR,0);if(sys_fd =0) { printf("WIFI MAC:%02x:%02x:%02x:%02x:%02x:%02xn",     req.data[0], req.data[1], req.data[2],     req.data[3], req.data[4], req.data[5]);}close(sys_fd);

3.測試驗證：工具與方法

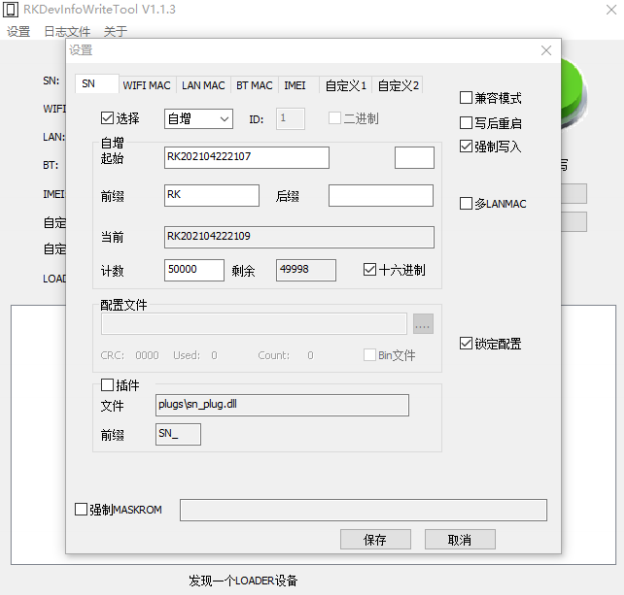

（1）PC工具測試（RKDevInfoWriteTool）

?兼容模式：選擇“兼容模式”下面寫號，在這種模式下面，可以選擇”強制MASKROM”強制機器到maskrom下面寫號，或者不選擇“強制MASKROM”，那么機器需要先切換到loader模式寫號（適用于在空片情況下使用）；

?寫后重啟：寫完后重啟機器；

?適用場景：量產階段批量寫入SN、MAC等數據，或快速驗證數據正確性。

（2）命令行工具測試（vendor_storage工具）

RK提供專用命令行工具，支持Linux環境快速讀寫，常用命令示例：

?寫入字符串到自定義ID（ID=26）：

vendor_storage -w VENDOR_CUSTOM_ID_1A -t string -i "test_storage"

?讀取自定義ID數據到文件：

vendor_storage -r VENDOR_CUSTOM_ID_1A -t file -i /userdata/read.bin

?讀取SN并以字符串顯示：

vendor_storage -r VENDOR_SN_ID -t string

三、使用途徑：不同場景下的應用選擇

根據開發階段和使用場景，可選擇不同的訪問途徑，具體如下：

四、開發注意事項

1.數據大?。簢?yán)格遵循64字節整數倍分配規則，避免空間浪費；

2.數據可靠性：寫入關鍵數據后建議讀取校驗，確保Hash驗證通過；

3.ID唯一性：自定義ID需避開標準ID（0-255中已定義的16種類型），避免沖突；

4.權限控制：應用層訪問/dev/vendor_storage需root權限，可通過修改設備節點權限優化。

Vendor Storage作為RK平臺的核心廠商數據管理模塊，其設計兼顧了可靠性、靈活性和多場景適配性。掌握本文梳理的基礎知識、開發流程和使用途徑，可快速實現SN、MAC、密鑰等數據的管理需求，適配從設備啟動到量產交付的全流程開發場景。
