在某大型汽車制造企業的焊接車間，20臺焊接機器人組成的自動化生產線承擔著車身框架焊接的關鍵工序。這些機器人的焊接精度直接決定車身強度，而其核心動力源—伺服電機的穩定運行依賴于電機保護裝置（馬保）的實時監控。車間的DCS主站采用 Profibus DP協議，負責統一管控生產線設備，卻因與馬保的DeviceNet協議不兼容，陷入了 “遠程管控失靈” 的困境。

協議壁壘下的生產痛點

焊接機器人的馬保需精準配置過載保護參數（如焊接電流上限設定為 350A、動作延時 0.5秒），參數偏差可能導致電機過載燒毀或焊接質量波動。但受限于協議異構：

?參數配置效率低下：每臺馬保的參數需技術員手持編程器現場調試，單臺耗時 30分鐘，20臺設備全量調試需 10小時，只能在停產間隙進行，嚴重制約產能提升。

?參數一致性差：人工輸入易出現誤差，曾因 3臺馬保的電流閾值誤設為 400A，導致焊接時電機過載跳閘，生產線停線 2小時，返工成本超 5萬元。

?狀態監控滯后：馬保采集的電機溫度（正常范圍 50℃~80℃）、運行時長等數據無法上傳至 DCS，機器人異常停機后需逐臺排查，故障定位平均耗時 45分鐘。

工業物聯網網關的 “雙向翻譯” 解決方案

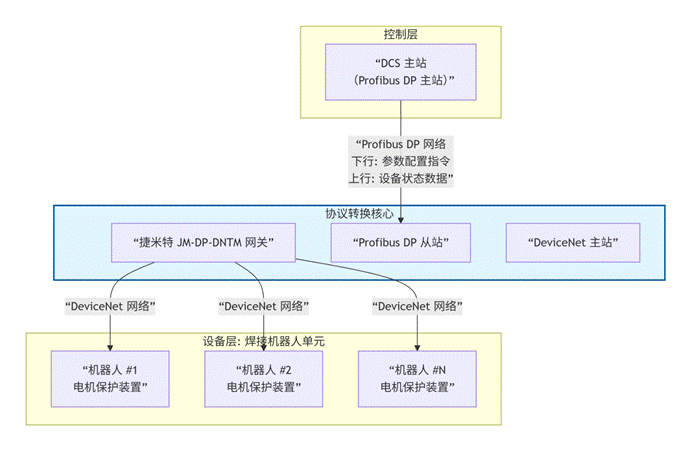

為打通 DCS與馬保的通信鏈路，車間引入Profibus DP轉 DeviceNet協議轉換網關，構建起 Profibus DP與 DeviceNet的實時轉換通道：

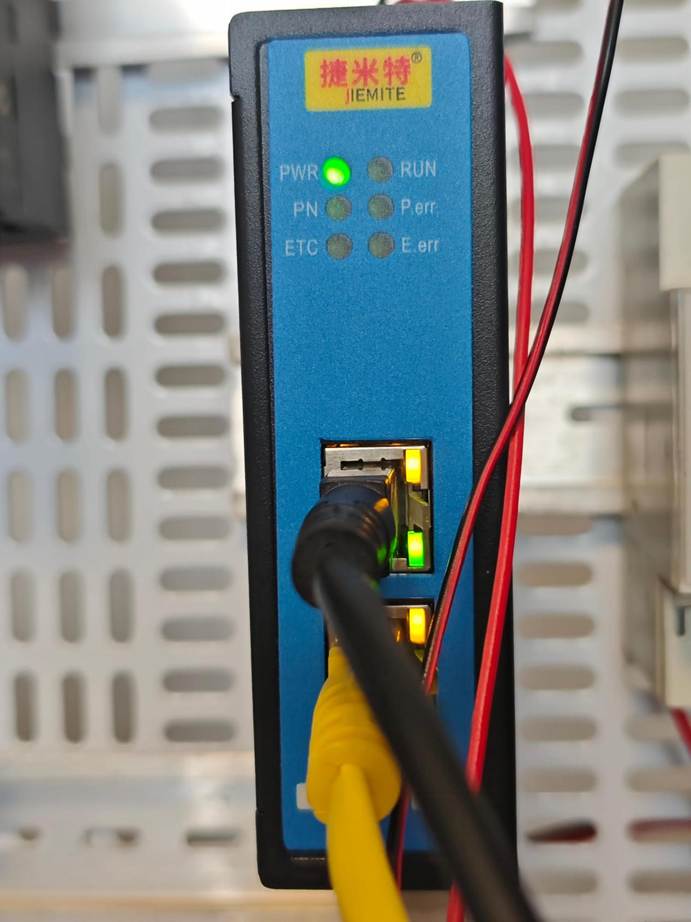

?硬件部署：網關采用導軌式安裝，嵌入機器人控制柜內，耐受焊接車間的高頻電磁干擾（符合 EN 61000-6-2抗干擾標準），支持 - 20℃~70℃寬溫運行，適配車間多塵、溫差大的環境。

?數據雙向流轉：

?下行指令：DCS將參數配置指令（如 “修改馬保 1#電流上限至 360A”）通過 Profibus DP協議發送至網關，網關轉換為 DeviceNet顯式報文后，精準下發至目標馬保，指令響應時間＜20ms。

?上行數據：馬保每 2秒采集一次電機運行數據，經網關轉換為 Profibus DP格式后上傳至 DCS，在監控界面生成實時曲線，異常時自動彈窗報警（如溫度超 85℃觸發橙色預警）。

?調試優化：通過網關配套的軟件，可批量導入20臺馬保的參數配置表，實現 “一鍵同步”，避免人工輸入誤差。

改造后的效能躍升

網關運行 6個月以來，焊接車間的設備管控能力顯著提升：

?效率提升：單臺馬保參數調試時間從 30分鐘壓縮至 5分鐘，全生產線調試耗時從 10小時縮短至 1.5小時，年減少停產損失約 30萬元。

?質量穩定：參數一致性達標率從改造前的 82%提升至 100%，因參數錯誤導致的停機事故歸零，焊接良品率提高 0.3%。

?運維升級：DCS系統可遠程監測馬保狀態，故障定位時間從 45分鐘縮短至 8分鐘，全年減少非計劃停線12次。

Profibus DP轉DeviceNet工業網關的應用，不僅解決了汽車焊接車間的協議異構問題，更通過數據透明化推動設備管理從 “被動維修” 轉向 “主動預防”，為自動化生產線的高效運行提供了可靠的通信支撐。
