安森美 MM5Z12VS齊納穩壓器設計用于需要精確電壓調節和保護的應用。安森美MM5Z12VS二極管特別適用于 手機、手持式便攜式設備和高密度PC板。該器件采用緊湊的SOD-523表面貼裝封裝，因此非常適用于空間受限的設計。此外，MM5Z12VS穩壓器具有500mW穩態額定功率和3級ESD額定值（>16kV），可確保各種電子設備的穩健性能。

數據手冊：*附件：onsemi MM5Z12VS齊納穩壓器數據手冊.pdf

特性

• 標準齊納擊穿電壓范圍：-2.4V至18V
• 小公差系列
• 500mW穩態額定功率
• SOD-523 封裝
• 尺寸
  • 0.047″x0.032″（1.20mmx0.80mm）
  • 高度：0.028″（0.7mm）
• 無空隙、轉移模壓外殼，采用UL 94V-0額定熱固性塑料環氧樹脂
• 100%霧錫（Sn）引線涂層
• 安裝在任何位置
• 符合人體模型（HBM）3級ESD額定值（>16kV）
• 濕度靈敏性等級（MSL）為1級
• SZ前綴表示適用于需要獨特現場和控制變更要求、符合AEC-Q101標準并具有PPAP功能的汽車和其他應用
• 無鉛，符合RoHS指令

基于MM5Z12VS齊納穩壓器的技術特性與應用分析?

?一、產品概述?
MM5Z12VS系列是安森美推出的500mW SOD-523封裝齊納穩壓二極管，專為空間受限場景設計。該系列具備2.4V-18V的齊納擊穿電壓范圍，核心特性包括：

• ?精密穩壓?：公差精度達±2%（以MM5Z12VST1G為例，VZ范圍為11.74-12.24V）
• ?微型封裝?：尺寸1.20mm×0.80mm×0.60mm，適用于高密度PCB布局
• ?高可靠性?：ESD防護等級超16kV（人體模型），符合AEC-Q101車規標準

?二、電氣參數解析?

1. ?額定功率特性?

   • 穩態功耗500mW（TA=25℃）
   • 熱降額系數4.0mW/°C（圖2顯示溫度超過25℃時線性下降）
   • 結到環境熱阻250℃/W（基于1cm2銅焊盤FR-4板）

2. ? 關鍵性能指標（以MM5Z12VST1G為例） ?

   參數	測試條件	數值
   齊納電壓VZ	IZT=5mA	11.74-12.24V
   動態阻抗ZZT	IZ=0.5mA	≤80Ω
   漏電流IR	VR=8V	≤0.1μA
   溫度系數	IZT1=5mA	10mV/℃

3. ?極限工作條件?

   • 結溫范圍：-65℃至+150℃
   • 最大回流焊溫度：260℃（滿足MSL1潮濕敏感等級）

?三、機械結構與封裝?
form{br}

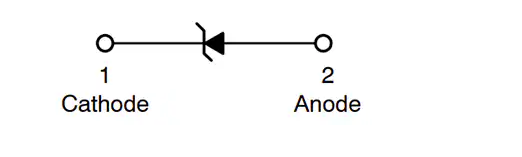

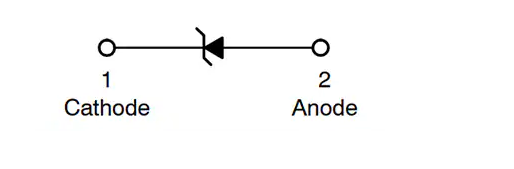

• ?引腳配置?：Style1封裝陰極標識為極性帶（Pin1），Style2為無極性設計
• ?材料工藝?：符合UL 94 V-0阻燃標準的環氧模塑料
• ?焊盤處理?：100%霧錫（Matte Sn）表面，支持無鉛焊接

?四、典型應用場景?

1. ?便攜設備電壓鉗位?
   • 利用12V穩壓特性保護手機射頻模塊
   • 超小封裝適應可穿戴設備內部空間約束
2. ?汽車電子保護電路?
   • SZ前綴型號通過AEC-Q101認證
   • 適應發動機艙-40℃~125℃環境溫度
3. ?工業控制冗余設計?
   • 并聯配置實現多路穩壓
   • 低至0.05μA的反向漏電流提升系統能效

?五、設計注意事項?

1. ?熱管理建議?
   • 持續工作需確保結溫≤125℃
   • 建議在PCB設計時增加 thermal relief 焊盤
2. ?選型考量因素?
   • 功耗預算需包含降額余量（建議按80%額定值使用）
   • 高頻應用需考慮寄生電容（130pF@1MHz）對信號完整性影響
