隨著新能源、通信及工業自動化快速發展，大量直流供電設備被廣泛應用于光伏發電、儲能系統、通信基站、電力電子設備等重要場景。直流系統由于供電連續、設備精密，一旦遭受雷電浪涌或操作過電壓沖擊，極易引發設備損壞、停機甚至火災。因此，高性能直流浪涌保護器（SPD）成為保障系統安全運行的重要基礎防護裝置。

一、直流浪涌保護器的作用

直流浪涌保護器（地凱DC/SPD）是一種安裝于直流電源線路上的過電壓保護設備，其核心作用是：

1. 抑制雷電感應過電壓

直流供電線路通常鋪設距離長、分布廣，極易受到：

雷電感應

雷擊反擊

地電位反擊

毗鄰線路耦合

一旦發生過電壓可能瞬間升至幾千伏，足以擊穿指令系統、逆變器、監控系統等電子設備。DC SPD 能將高能量浪涌快速泄放至地，為系統提供雷擊等級的第一道“保險絲”。

2. 限制內部操作過電壓

直流系統中常見的開關動作、繼電器跳閘、整流/逆變器切換也會引發高幅值尖峰電壓。SPD 可在毫微秒級抑制該類過電壓，確保系統運行穩定。

3. 保護設備絕緣及壽命

直流設備多屬于絕緣等級較高、耐壓較低的敏感電子設備。浪涌保護器可維持線路沖擊電壓不超過設備的絕緣耐受等級（如 Uw=2.5 kV），防止絕緣劣化、模塊擊穿等隱患。

二、直流浪涌保護器的工作原理

直流 SPD 的核心工作原理是：

在正常運行電壓下呈高阻狀態，一旦出現浪涌過電壓時迅速變?yōu)榈妥柰ǖ溃瑢⒛芰啃狗胖恋兀^(guò)電壓消除后恢復為高阻狀態。

主要由以下器件構成：

1. 壓敏電阻（MOV）吸收浪涌能量

MOV 是 SPD 最關鍵的限壓組件。

正常電壓下呈高阻，微電流泄放。

浪涌來臨時在納秒級導通，將大電流泄放到 PE 地線。

動作后再次恢復高阻狀態。

DK-DC 系列 MOV 特點：

通流容量大（Imax=40kA）、老化耐受能力強、電壓保護水平低（Up 5.0kV~6.0kV），響應時間 <25ns。

2. 溫控脫扣機構（TCO）保證熱安全

當 MOV 連續承受多次浪涌導致老化發熱時，會觸發內部溫敏脫扣：

SPD 自動斷開；

指示窗口由綠變紅；

避免內部元件過熱而引發火災。

地凱 DK-DC 系列采用 溫控?cái)嗦?+ 過流脫扣雙安全設計，進一步提升可靠性。

3. 模塊化熱插拔結構

DK-DC 系列具備：

標準 35mm 導軌安裝

獨立模塊設計

可熱插拔防雷組件

使維護更安全便捷，不影響系統正常運行。

4. 遠程告警接口實現智能監控

當 SPD 失效或脫扣時，可通過干接點信號輸出至：

智能監控主機

配電監測系統

BMS 能源管理系統

實現遠程告警，提高運維效率。

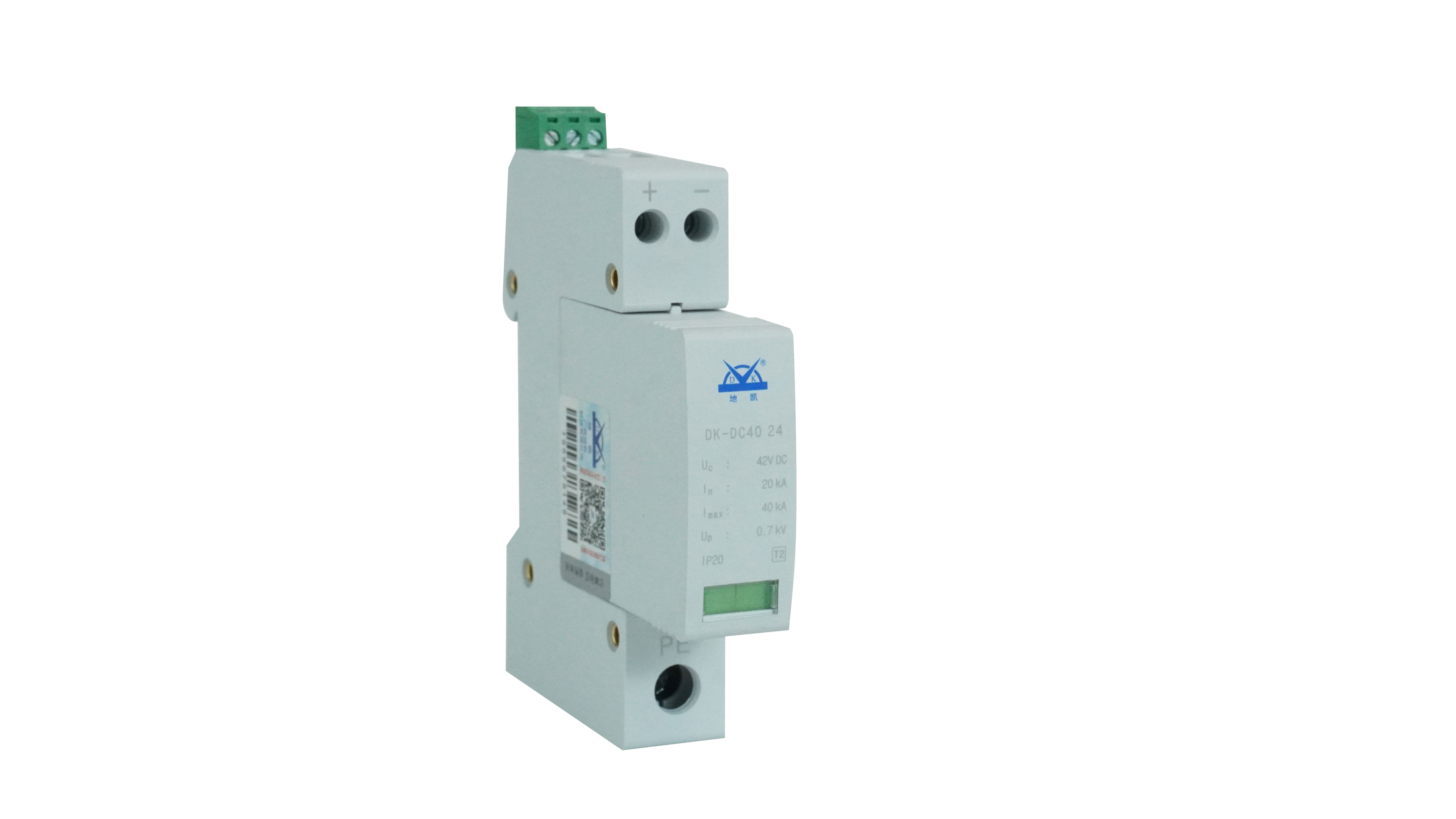

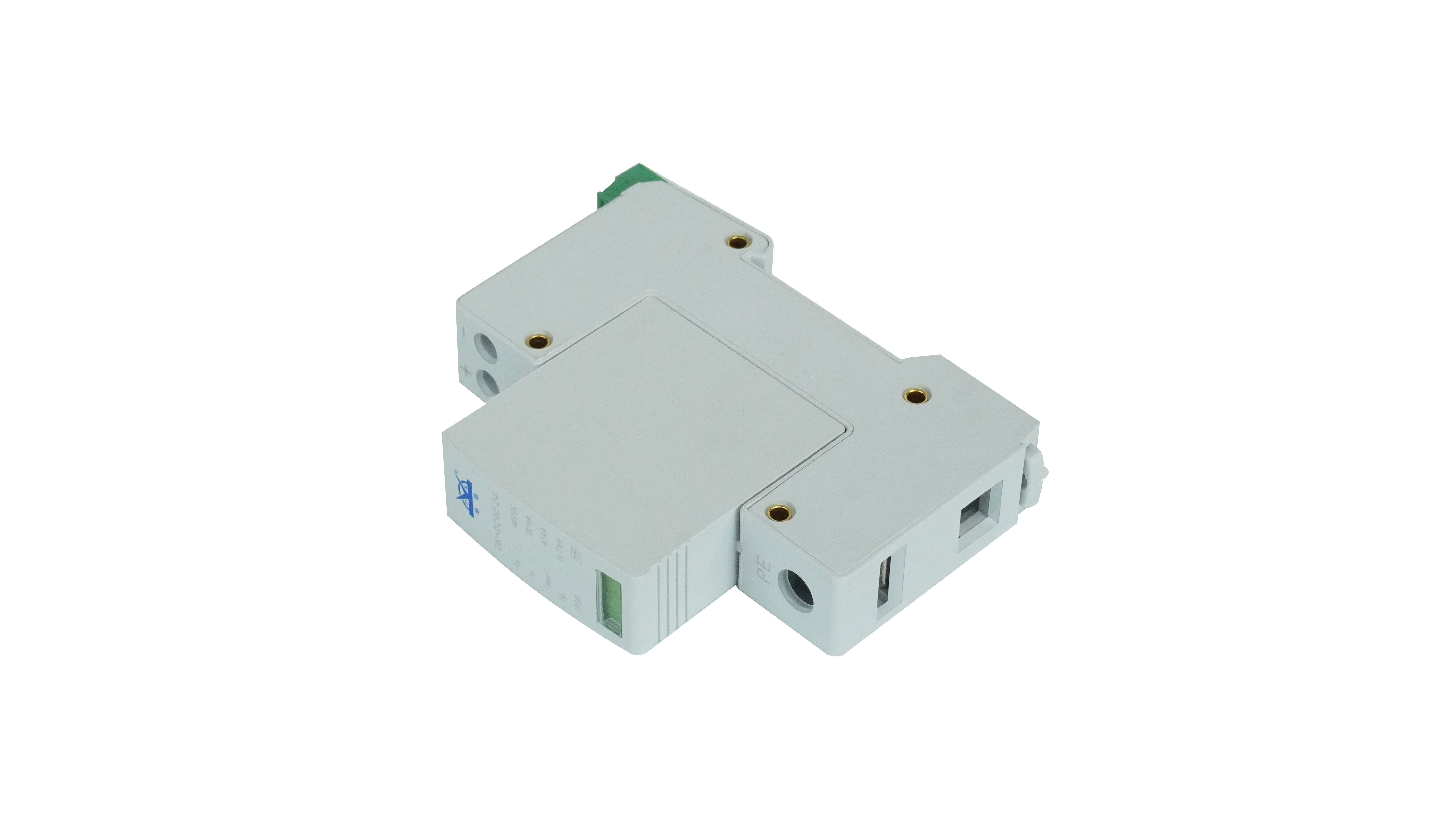

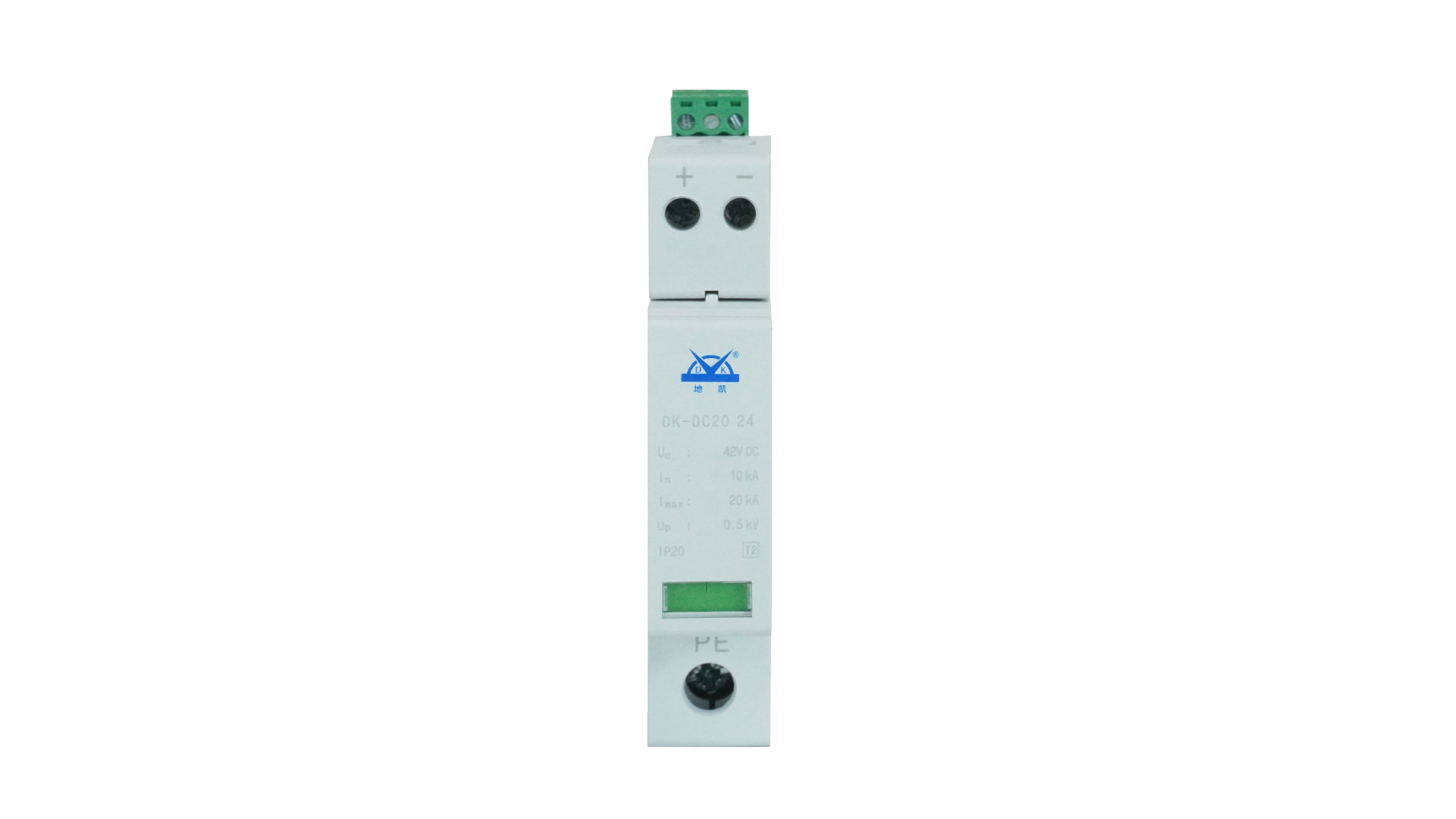

直流浪涌保護器,直流SPD,防雷器 直流浪涌保護器,直流SPD,防雷器 直流浪涌保護器,直流SPD,防雷器 直流浪涌保護器,直流SPD,防雷器

三、DK-DC系列直流 SPD 的技術參數說明

地凱科技DK-DC 系列典型型號參數包括

最大持續運行電壓 Uc：DC1500V

沖擊電流 Iimp(8/20μs)：20kA

最大放電電流 Imax：40kA

電壓保護水平 Up：5.0kV～6.0kV

響應時間：<25ns

工作環境：-20℃~+85℃、濕度<95%

安裝方式：35mm 標準導軌

防護等級：IP20

外殼材料：PA66、阻燃 UL94-V0

多級安全、輕松維護、壽命長是該產品最突出的特點。

四、直流浪涌保護器符合的國家標準

地凱 DK-DC 系列 SPD 按照以下標準設計生產：

1. GB/T 18802.11-2020

《低壓電涌保護器（SPD）– 第11部分：低壓電源系統的電涌保護器性能要求和試驗方法》

涵蓋：

T1/T2/T3（B/C/D 級）測試

電壓保護水平 Up 測試

8/20 μs、10/350 μs 浪涌波形

熱穩定性與脫扣功能

絕緣強度、環境試驗

2. IEC 國際標準

產品性能滿足 IEC SPD 標準要求，與國際主流設備兼容性高。

五、直流浪涌保護器的行業應用場景

DK-DC 系列主要用于 LPZ2 區域及其后級 的直流電源線路，適合于耐壓等級為 I 類、沖擊耐壓值 2.5kV 的電子設備。

以下為典型行業應用：

1. 光伏發電系統（PV DC 1500V）

適用于：

光伏匯流箱

光伏 DC 直流配電柜

逆變器前級直流輸入端

組件串列端口（MPPT 輸入）

優勢：

DC1500V 高耐壓設計

大通流量適應雷電區強沖擊

可熱插拔，便于維護替換

2. 儲能系統（BESS）

適用于：

電池簇 DC 母線

雙向 DCDC 轉換器前端

PCS 直流側

儲能系統電壓高、設備貴，SPD 能有效抑制直流母線過電壓，避免電芯損壞。

3. 通信基站與數據中心直流供電

應用于：

通信-48V 直流電源系統

機房 DC 配電柜

UPS 直流母線

服務器前級電源模塊

優勢：

響應時間<25ns

提供遠程告警接口，適用于智能運維

4. 工業自動化與智能制造

適用于：

PLC 控制柜

工控 DC 電源

機器人控制系統

精密測控儀器直流端口

工業場景中設備昂貴、停機損失高，SPD 可確?？煽抗╇姟?/p>

5. 新能源汽車與充電設施

適用于：

直流快充樁 DC 輸出端

車載直流轉換裝置

充電站 DC 配電柜

面對大量功率器件的快速切換，SPD 可有效抑制操作過電壓。

六、DK-DC 系列直流 SPD 的綜合價值

結合技術參數與行業需求，地凱 DK-DC 系列直流浪涌保護器SPD具備如下優點：導通能力強：Imax 40kA 滿足強雷區防護，響應速度快：<25ns，電壓保護低：更好保護精密設備，溫控脫扣 + 過流保護：雙重安全， 模塊熱插拔：運維簡單， 遠程告警接口：支持智能監測，滿足 IEC 與 GB/T 18802.11-2020 標準：性能可靠。非常適合在光伏、儲能、電力電子、通信、工業控制等直流應用場景中部署，實現系統級雷電防護。
