一、首先，理解岸電IT系統的核心特點

港口岸電系統，簡單說就是在船舶停靠期間，關閉其自身的燃油發電機，轉而由港口陸地電網供電。其配電系統常采用IT系統（或稱“隔離電源系統”）。安科瑞技術聯系152/1675/1208

IT系統的核心特征是：

電源端（變壓器）中性點不接地，或者通過高阻抗接地。

所有帶電部分與地是絕緣的。

這與我們常見的民用TT或TN系統（中性點直接接地）有根本區別。

二、為什么IT系統必須配絕緣監測儀？

絕緣監測儀對于IT系統而言，就像脈搏監測儀對于重癥病人一樣，是實時感知生命體征的關鍵設備。

1. 保障“第一次故障”下的供電連續性

普通系統（TN/TT）： 發生單相接地故障時，會形成巨大的短路電流，立即導致斷路器或漏電保護器跳閘，中斷供電。

IT系統： 發生第一次單相接地故障時，由于沒有形成閉合回路，故障電流極?。▋H為系統對地電容電流），不會導致開關跳閘，系統可以繼續正常運行。這對于不允許突然斷電的場合至關重要。

然而，這里存在一個巨大的隱患： 雖然第一次故障不影響供電，但系統實際上已經“帶病工作”。如果此時不及時發現并處理這個故障，當發生第二次接地故障時，就會形成相間短路，導致保護跳閘，造成停電，甚至引發火災。

絕緣監測儀的作用就在這里： 它7x24小時不間斷地監測系統的對地絕緣電阻。當發生第一次接地故障時，它能立即發出警報（而不是跳閘），提醒運維人員“系統存在異常，需要排查”。這給了工作人員足夠的時間在不停電的情況下，定位并修復故障，從而避免了一次災難性的停電事故。

2. 實現最高的人身安全等級

港口環境潮濕、鹽霧腐蝕嚴重，電氣設備易受損害。一旦人員接觸到發生第一次故障后未處理的系統，如果同時觸碰到另一相線或接地不良的設備外殼，就會立即構成電流回路，發生觸電事故。

絕緣監測儀通過提前預警第一次故障，從根本上杜絕了系統在“隱性故障”狀態下運行的可能性。它確保了系統始終處于高絕緣水平，從而為操作人員和船員提供了最高級別的防觸電保護。

3. 適應港口的嚴酷環境

港口環境（高濕度、鹽霧、油污、振動）會加速電纜和設備絕緣的老化。絕緣性能的下降是一個漸進的過程。絕緣監測儀不僅能檢測到突發的接地故障，更能監測到絕緣電阻的緩慢下降趨勢。這使運維人員能夠進行預測性維護，在絕緣完全失效前就采取措施，將問題消滅在萌芽狀態。

三、系統分析

當岸電電網是TN-S系統時，船體未接專用接地線且船舶電網未與岸電零線接通，船舶電網發生單相接地故障時，人站在岸上觸及船體會有觸電危險，零線上可能出現高電壓，單相接地電流大。當船體接專用接地線且船舶電網接入岸電零線，船舶電網發生單相接地故障時，保護裝置跳閘，保障了人身安全，但是供電連續性無法保證。

當岸電電網是IT系統時，船舶電網發生單相接地故障時，單相對地短路電流取決于船舶電網對地絕緣和對地分布電容大小，短路電流較小，人站在岸上觸及船體不會有觸電危險。一旦船舶電網或者岸電另一相再出現對地短路故障，將會導致兩相短路，引起岸電保護裝置動作，有可能造成危害。所以進行絕緣監測，及時發現單相接地故障時非常必要的。

為了保證人身安全，避免火災事故，船舶金屬船體應與岸電裝置中接地裝置連接。岸電宜采用中性點不接地系統供電，即IT系統供電。

四、 安科瑞絕緣監測產品介紹

絕緣監測及故障定位可以用于配電回路中性點不接地的場所。

該產品功能豐富，包括絕緣電阻監測、絕緣故障預警、絕緣故障報警、事件記錄、參數設置、通訊組網等，當系統出現絕緣降低或者接地故障時，能及時報警，以提醒相關人員及時排查故障。

1.產品介紹

絕緣監測及故障定位可以用于配電回路中性點不接地的場所。

該產品功能豐富，包括絕緣電阻監測、絕緣故障預警、絕緣故障報警、事件記錄、參數設置、通訊組網等，當系統出現絕緣降低或者接地故障時，能及時報警，以提醒相關人員及時排查故障。

2. 功能介紹

AIM-T500L絕緣監測儀可以實時監測IT系統的對地絕緣電阻，電阻越限時啟動故障預警或報警功能；具有繼電器報警輸出、LED報警輸出等多種故障指示方式；具有事件記錄功能，方便操作人員查看分析故障類型和發生時間，判斷系統運行狀況；具有自檢功能，可一鍵實現儀表硬件電路的故障自檢；具有斷線監測功能，實時監測PE/KE功能接地線連線狀況；具有一路RS485接口，標準Modbus-RTU協議；

ASG200測試信號發生器可以產生定位信號并注入不接地系統，指示故障所在相線，

AIL200-12絕緣故障定位儀可以定位并指示故障所在支路，單個AIL200-12最多可定位12個回路，每個IT系統最多可接90只定位儀，總計定位1080回路；

AKH-0.66 L系列電流互感器與AIL200-12絕緣故障定位儀配合使用實現故障定位。該系列有多種不同規格，可以按照回路額定電流選擇合適孔徑，可以選擇圓形或者矩形互感器。

3.技術指標

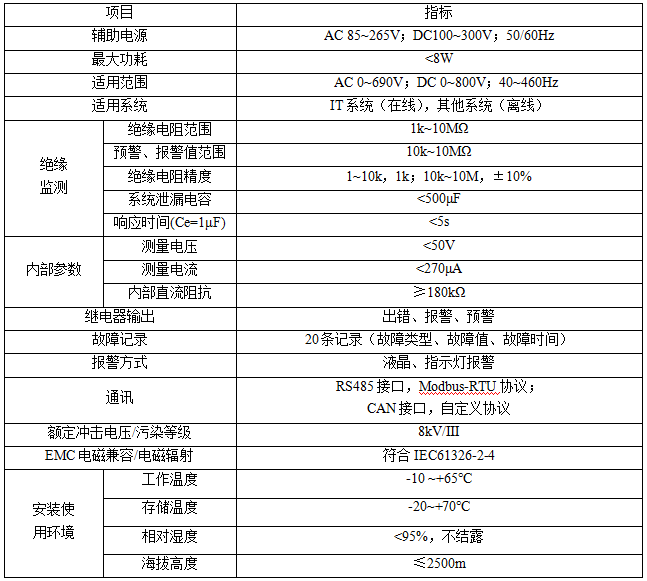

3.1 AIM-T500L絕緣監測儀的技術指標如下

4.系統原理圖

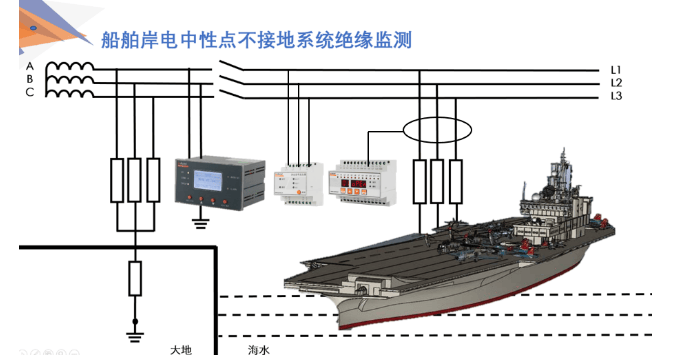

岸電絕緣監測基本原理如圖所示：

當船舶未接入岸電電網時，絕緣監測儀監測岸電電網的絕緣情況；任意一路岸電箱的絕緣有問題時候，都可以通過絕緣及故障定位的方式發現并提示工作人員解除故障。

當船舶接入電網后，船用絕緣監測儀退出，岸電絕緣監測儀開始工作，當絕緣監測儀監測出絕緣故障，提示某船有絕緣故障，此時，再由船舶電網絕緣監測儀去找出具體故障回路及故障點，提醒工作人員排查絕緣降低或者單相接地故障。

五、總結：絕緣監測儀是不可或缺的“安全哨兵”

對于港口岸電IT配電系統，絕緣監測儀不是附加功能，而是其安全、連續運行的核心保障。它的必要性體現在：

安全層面： 它是防止人身觸電事故和電氣火災的第一道防線。

運營層面： 它是保障供電連續性，確保船舶作業不中斷的關鍵設備。一次非計劃停電給港口和船舶帶來的經濟損失遠大于絕緣監測儀本身的成本。

維護層面： 它是實現智能化、預測性維護的數據基礎，能顯著降低長期運維成本和故障風險。

簡而言之，沒有絕緣監測儀的IT系統，就像一艘在暗礁區航行而沒有雷達的船，雖然船體（IT系統本身）設計得比一般船（TN系統）更堅固，但你無法發現水面下的危險（絕緣下降），最終仍可能導致災難性后果。 因此，在港口岸電這類對安全性和可靠性要求極高的應用中，絕緣監測儀是IT配電系統絕對必須的配置。
