引言：

在工業生產和日常生活中，電氣設備安全穩定運行極為關鍵。設備絕緣故障不僅會損壞設備、中斷生產，還可能引發火災、觸電等事故，威脅生命財產安全。因此，實時準確監測電氣設備絕緣性能是預防事故的關鍵，離線系統絕緣監測儀憑借獨特優勢，成為保障電氣安全的重要防線。

電機是工業核心設備，其安全運行至關重要，絕緣測量對預防故障、延長壽命意義重大。按行業標準和建議，電動機停運超24小時建議進行絕緣測試。

目前絕緣檢測多為人工操作，流程復雜、強度大、耗時長，且數據需人工記錄，缺乏信息化和監控系統，難以處理分析。

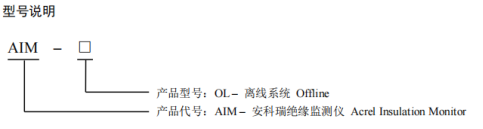

AIM - OL離線系統絕緣監測儀采用直流注入法，可用于不帶電負載（如水泵、驅動電機、應急風機、電動機、備用電源發電機等）及TN、TT、IT等低壓系統（變壓器、電纜、電氣設備）的絕緣監測。該儀表具備絕緣故障預警報警、斷線監測、事件記錄、遠程通訊等功能，適用于石油化工、油庫、礦井、鋼廠等行業的新建及智能化改造項目。

一、 產品技術特點

■ 絕緣監測：可對不帶電的 TN、TT、IT 系統監測相線或繞組對地絕緣，阻值低于閾值即提醒排查，防隱患。

■ 預警報警：2 組獨立可調設定值，可靈活設預警、報警值，分級預警報警保設備安全。

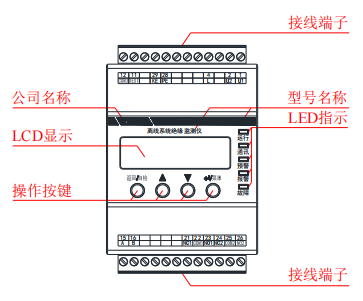

■ LED 指示：面板有運行等 LED 燈，亮滅顯實時狀態，助工作人員速知設備情況。

■ LCD 顯示：128*32 點陣液晶屏，清晰全面顯參數，方便操作監控。

■ PK 斷線監測：實時監測 PE、KE 與接地端子連接，斷線即報警，保接地可靠防事故。

■ 遠程自檢：1 路輸入端子連外部開關，閉合觸發遠程自檢，方便遠程檢測性能。

■ 繼電器輸出：2 路 DO 輸出對應絕緣報警和預警，可按需選常開或常閉觸點，靈活控制。

■ 事件記錄：可記 20 條報警信息，含故障類型和時間，為排查故障提供依據。

■ 遠程通訊：1 路 RS485 接口，用 Modbus - RTU 協議，可交互數據，實現遠程監控管理。

■ 自檢復位：長按“返回/自檢”鍵自檢；復位模式手動時，報警后長按▲鍵復位。

■ 測量保護：測量電壓 DC24V，電流＜200μA，無觸電危險，保操作人員安全。

■ 導軌安裝：標準 35mm 導軌安裝，方便快捷，兼容多種柜體，省空間時間。

■ 插拔端子：插拔接線，簡便易行，提高安裝效率，便于后期維護檢修。

二、 應用場景

離線系統絕緣監測儀廣泛應用于各種需要監測設備絕緣性能的場合，特別是那些對供電安全要求較高的場所，如：

石油化工：監測油泵、電機等設備的絕緣狀態，防止因絕緣故障引發的火災和爆炸事故。石油化工行業生產過程中涉及到大量的易燃易爆物質，一旦設備絕緣故障引發火災或爆炸，后果將不堪設想。離線系統絕緣監測儀能夠及時發現設備絕緣問題，為安全生產提供有力保障。

礦井：監測礦井下電機、風機等設備的絕緣性能，確保礦井安全生產。礦井環境復雜，濕度大、粉塵多，對設備的絕緣性能要求較高。離線系統絕緣監測儀能夠在惡劣環境下準確監測設備的絕緣狀況，保障礦井通風、排水等關鍵設備的正常運行。

鋼廠：監測高爐、軋機等設備的絕緣狀態，防止因絕緣故障導致的設備損壞和生產中斷。鋼廠生產過程中設備運行負荷大，溫度高，容易對設備的絕緣性能造成影響。離線系統絕緣監測儀可以實時監測設備的絕緣變化，提前發現潛在問題，避免設備損壞和生產中斷。

電廠：監測發電機、變壓器等關鍵設備的絕緣性能，確保電力系統的穩定運行。電廠是電力系統的核心，發電機、變壓器等關鍵設備的絕緣性能直接關系到電力系統的安全穩定運行。離線系統絕緣監測儀能夠?qū)@些設備的絕緣狀況進行精確監測，為電力系統的可靠運行提供重要支持。

其他工業環境：如水泵、風機、備用發電機等關鍵設備的絕緣狀態監測。在各種工業生產中，水泵、風機等設備起著重要的輔助作用，備用發電機則是在主電源故障時提供應急電力保障。離線系統絕緣監測儀可以對這些設備的絕緣性能進行監測，確保它們?cè)谛枰獣r(shí)能夠正常運行。

三、 安裝及接線指導

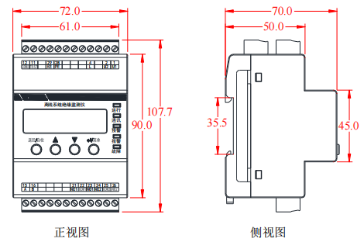

3.1 外形尺寸

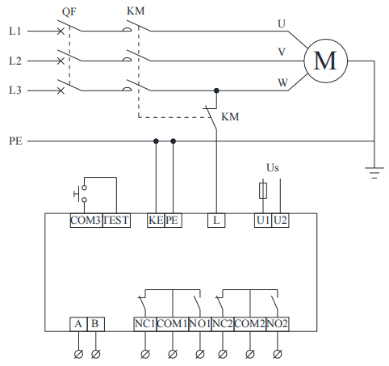

3.2 接線指導

四、 注意事項

AIM - OL 離線系統絕緣監測儀具備在配電箱內安裝的條件，不過，其安裝位置需確保無滴水情況，也不存在腐蝕性化學氣體以及沉淀物。

在進行安裝接線操作時，務必依照接線圖開展。接線過程中，要先用針式套接頭對線路進行壓接處理，之后將壓接好的線路插入儀表對應的端子，并把螺釘擰緊，如此可有效避免因接觸不良致使儀表無法正常工作。

當絕緣監測儀開展遠程通訊時，需采用總線型通訊方式。所使用的通訊線應為屏蔽雙絞線，且線徑不得小于 0.5mm2。在布線環節，要使通訊線遠離強電電纜或者其他強電場環境。若通訊距離較長，或者所處環境較為惡劣，那么應在通訊線的首端和尾端并聯 120Ω的匹配電阻。

嚴禁非專業人員擅自開啟產品外殼，否則可能會對產品的正常功能造成影響。

結語：

離線系統絕緣監測儀作為保障電氣設備安全運行的重要工具，以其獨特的工作原理、豐富的核心功能和廣泛的應用場景，在工業生產和日常生活中發揮著重要作用。通過合理選擇和使用離線系統絕緣監測儀，能夠及時發現設備絕緣故障，預防安全事故的發生，保障人員生命和財產安全。隨著科技的不斷進步，離線系統絕緣監測儀的性能將不斷提升，功能將更加完善，為電氣安全領域的發展提供更加強有力的支持。我們期待離線系統絕緣監測儀在未來能夠發揮更大的作用，為構建更加安全、可靠的電氣環境貢獻力量。
