DAC8311（14位）和DAC8411（16位）設備是低功耗、單通道、電壓 輸出數字轉模擬轉換器（DAC）。它們提供了極佳的線性，并最大限度地減少了不必要的處理 代碼間瞬態電壓，同時在兼容引腳的家族內提供便捷的升級路徑。 所有設備都采用多功能的三線串行接口，時鐘頻率最高可達50 MHz 并且與標準SPI兼容， QSPI、Microwire和數字信號處理器（DSP） 接口。
*附件：dac8311.pdf

所有設備都使用外部電源作為參考電壓來設定輸出范圍。 設備內置了開機復位（POR）電路，確保DAC輸出在0 V時通電 并保持該狀態，直到對設備進行有效寫入。DAC8311和DAC8411包含一個 通過串行接口訪問的關機功能，可降低 設備在斷電模式下電壓為0.1 μA，電壓為2 V。這些設備的低功耗通常很正常 作性使其非常適合便攜式電池供電設備。功耗 在5 V時為0.55毫瓦，斷電模式下功率降至2.5 μW。

這些設備與 DAC5311， DAC6311， DAC7311，提供一個簡單的 從8位、10位和12位分辨率升級到14位和16位。所有設備均可在 小型、6針、SC70封裝。該套餐提供靈活、針腳兼容的 在擴展溫度范圍內，功能兼容的即入解 –40°C至125°C。

特性

• 相對準確性：
  • 1 個 LSB INL（DAC8311：14位）
  • 4 LSB INL（DAC8411：16位）
• 功率工作：2 V 時 80 μA
• 斷電：5 V時0.5 μA，2 V時0.1 μA
• 寬電源：2 V 至 5.5 V
• 開機重置為零刻度
• 直二進制數據格式
• 低功耗串行接口，帶施密特
  觸發輸入：最高50 MHz
• 片上輸出緩沖放大器，軌對
  軌作
• 同步中斷設施
• 擴展溫度范圍——40°C至
  125°C
• 小型6針SC70
  封裝中的引腳兼容家族

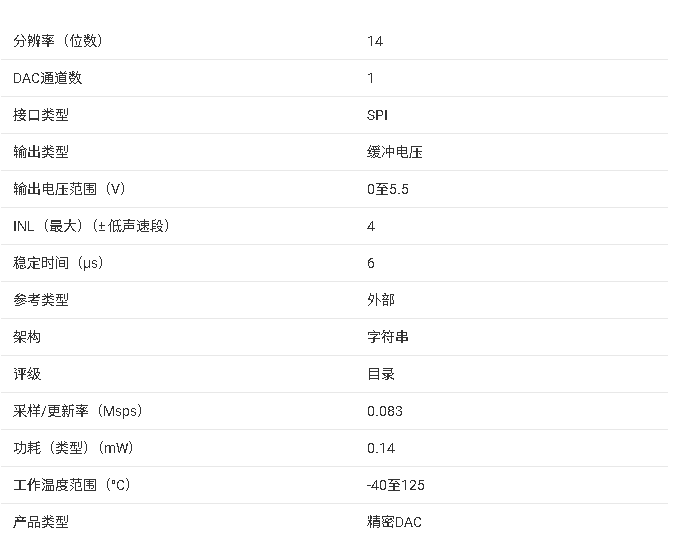

  參數

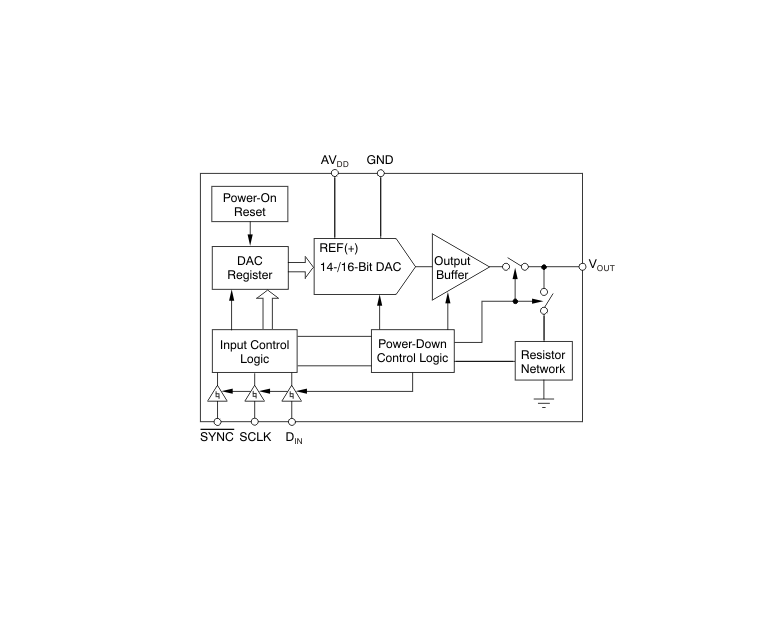

  方框圖

?一、產品概述?

DAC8311（14位）和DAC8411（16位）是德州儀器（TI）推出的低功耗、單通道、電壓輸出型數模轉換器（DAC），采用6引腳SC70封裝（尺寸2.00 mm × 1.25 mm）。

• ?供電范圍?：2 V至5.5 V
• ?靜態電流?：80 μA（典型值，2 V供電時）
• ?兼容性?：引腳與8/10/12位DAC5311、DAC6311、DAC7311兼容，支持升級路徑。

?二、關鍵特性?

1. ?高精度性能?
   • DAC8311：±1 LSB積分非線性（INL）
   • DAC8411：±4 LSB積分非線性（INL）
   • 差分非線性（DNL）：±1 LSB（14位）/±2 LSB（16位）
2. ?低功耗設計?
   • 正常工作模式：80 μA（2 V）
   • ?四種可編程模式?：
     • 正常模式
     • 三種關斷模式（輸出接1 kΩ/100 kΩ到GND或高阻態）
   • 關斷電流：0.1 μA（2 V）至0.5 μA（5 V）
3. ?接口與通信?
   • 3線串行接口（SYNC、SCLK、DIN），兼容SPI、QSPI、Microwire及DSP接口
   • 最高時鐘頻率：50 MHz
4. ?內置功能?
   • 上電復位至零刻度
   • 軌到軌輸出緩沖放大器
   • SYNC中斷功能

?三、電氣參數?

1. ?靜態性能?
   • 分辨率：14位（DAC8311）/16位（DAC8411）
   • 零點誤差：0.2 mV（最大值）
   • 滿量程誤差：0.2%（最大值）
2. ?動態特性?
   • 輸出電壓建立時間：6 μs（典型值）
   • 壓擺率：0.7 V/μs
3. ?溫度范圍?
   • 工作溫度：-40°C至+125°C

?四、應用場景?

• 便攜式電池供電儀器
• 過程控制系統
• 數字增益與偏置調整
• 可編程電壓/電流源

?五、封裝與引腳?

?六、設計要點?

1. ?電源建議?
   • 使用1 μF至10 μF電容并聯0.1 μF去耦電容
   • 可使用REF5050等精密參考源供電以降低噪聲影響
2. ?布局指南?
   • 模擬與數字地分離，最終在電源入口點單點連接
   • 避免高速數字信號靠近模擬信號路徑

?七、典型應用電路?

1. ?環路供電變送器?（4 mA至20 mA輸出）
2. ?雙極性輸出配置?（通過外部運放實現±5 V輸出）
3. ?REF5050作為獨立電源?（提升輸出精度）
