測試設備：隔離調壓器、干式變壓器、示波器、高壓探頭、恒流發生器、電流探頭、Aigtek的ATA-7050高壓放大器、ATA-68101高壓放大器、ATA-4014功率放大器、單片機ADC采集系統、OLED顯示模塊。

實驗過程：首先搭建電壓測量平臺，采用調壓器與變壓器生成0-14kV高壓，以高壓探頭為基準，通過示波器與單片機采集數據，驗證線性度與精度；隨后進行頻率響應測試，利用放大器在50Hz-30kHz掃頻評估帶寬特性；電流測量方面，基于恒流源與探頭在1-120A范圍內標定，分析靈敏度與誤差；通過附加干擾線模擬現場環境，測試10kV電壓與20A電流下的抗干擾性能。

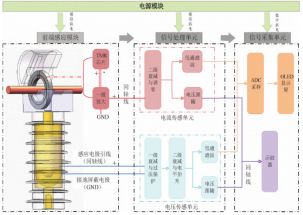

圖1電壓電流一體化傳感系統架構圖

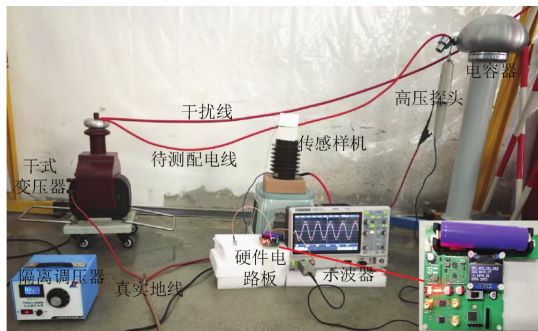

圖2電壓測量的穩態實驗平臺

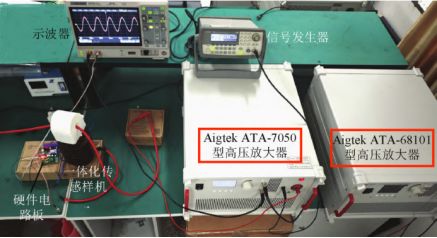

圖3頻率響應試驗平臺圖

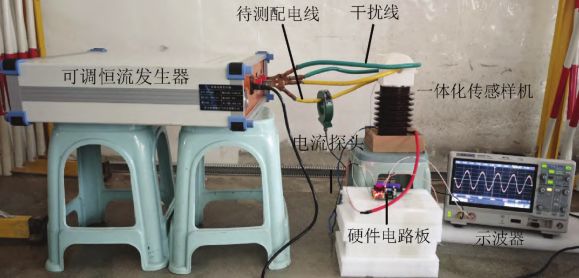

圖4電流測量的穩態實驗平臺圖

實驗結果：該電壓電流一體化傳感器在測量性能方面表現優異。電壓測量在1-14kV范圍內最大相對誤差為1.49%，10kV干擾環境下誤差僅為1.41%；電流測量在1-120A范圍內誤差小于1.2%，20A干擾環境下誤差為-1.129%。傳感器分壓比K1＝9752.76，電流靈敏度KA＝0.00936V/A，頻率響應覆蓋50Hz-30kHz。該設計在精度、抗干擾能力和穩定性方面均滿足中壓配電應用要求，為智能配電網提供了一種可靠的一體化測量解決方案。

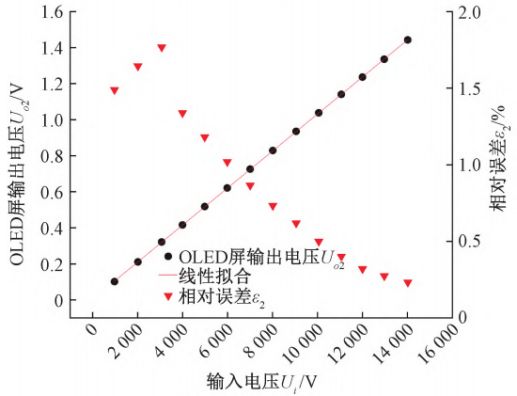

圖5電壓測量的線性度與精度圖

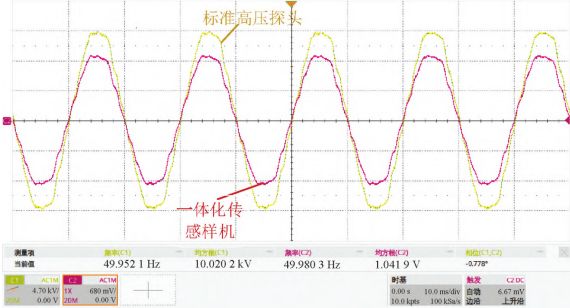

圖6，10kV輸入與干擾并存時的波形圖

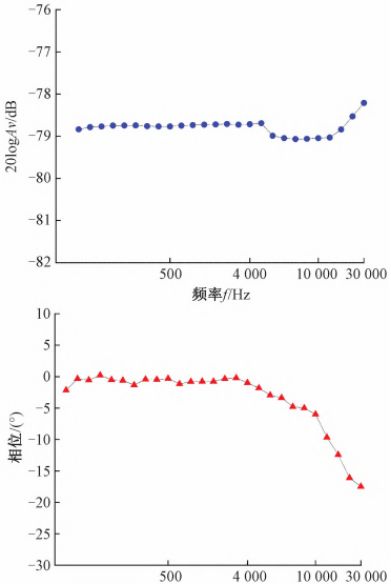

圖7頻率響應試驗波形與特性曲線圖

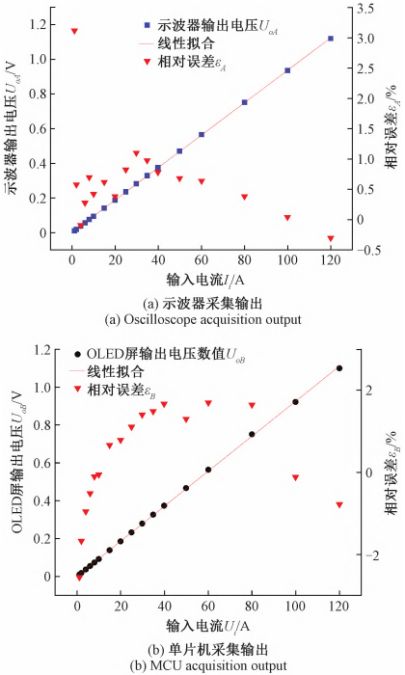

圖8電流測量的線性度與精度圖

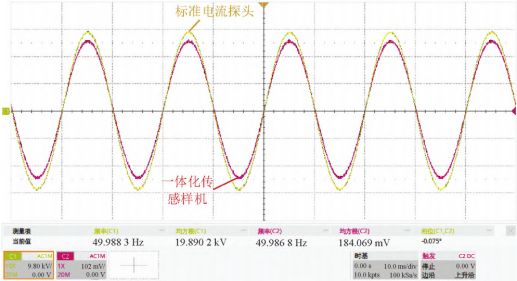

圖9存在干擾線時的示波器采集波形圖

?高壓放大器推薦：ATA-7050

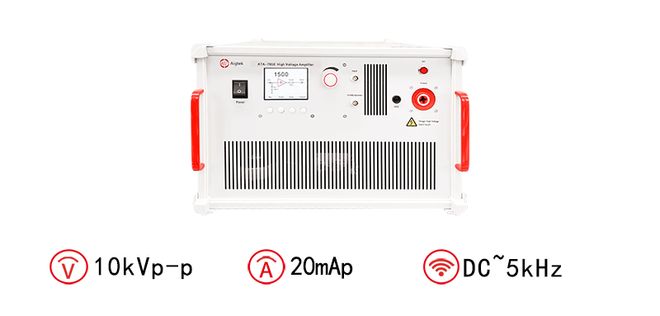

圖：ATA-7050高壓放大器指標參數
