ADS79xx 是一款 12、10、8 位兼容多通道模擬轉數字轉換器系列。設備比較表顯示了該產品系列的全部十二款設備。

這些設備包括基于電容的SAR模/模轉換器，具有固有采樣保持功能。
*附件：ads7950.pdf

這些設備支持從2.7V到5.25V的廣泛模擬電源范圍。極低的功耗使這些設備適合電池供電和隔離電源應用。

寬廣的1.7伏至5.25伏輸入輸出供電范圍，使得與最常用的數字主機實現無膠接口。串行接口由CS和SCLK控制，便于與微處理器和數字信號處理器（DSP）連接。

輸入信號通過CS的下降沿采樣。它使用 SCLK 進行轉換、串行數據輸出和串行數據讀取。這些設備支持自動排序預選頻道，或手動選擇下一轉換周期的頻道。

有兩個軟件可選輸入范圍（0 V 到 V裁判0 V 到 2 × V 裁判 ），可單獨配置GPIO（TSSOP配備四個，VQFN包設備配備一個），每個信道可編程報警閾值。這些特性使設備適用于大多數數據采集應用。

這些設備提供了吸引人的關機功能。當設備在較低轉換速度下工作時，這對節能非常有效。

該系列的16和12通道設備有38針TSSOP和32針VQFN封裝，4/8通道設備則有30針TSSOP和24針VQFN封裝。

特性

• 1 MHz采樣率串行器件
• 12位、10位、8位分辨率產品系列
• 零延遲
• 20 MHz 串行接口
• 模擬電源范圍：2.7至5.25V
• 輸入輸出電壓范圍：1.7至5.25 V
• 兩個單色單極選擇，輸入范圍：0到V。裁判0到2 x V裁判
• 頻道選擇的自動和手動模式
• 4、8通道設備和12通道、16通道設備共享相同的覆蓋范圍
• 每個通道有兩個可編程報警級別
• TSSOP 包中可單獨配置的四個 GPIO：VQFN 包中包含一個 GPIO
• 典型功率耗散：14.5毫瓦（+VA = 5 V，+VBD = 3 V），1 MSPS
• 斷電電流（1 μA）
• 輸入帶寬（47 MHz，3 dB）
• 38針、30針 TSSOP 和 32 針、24針 VQFN 封裝

參數

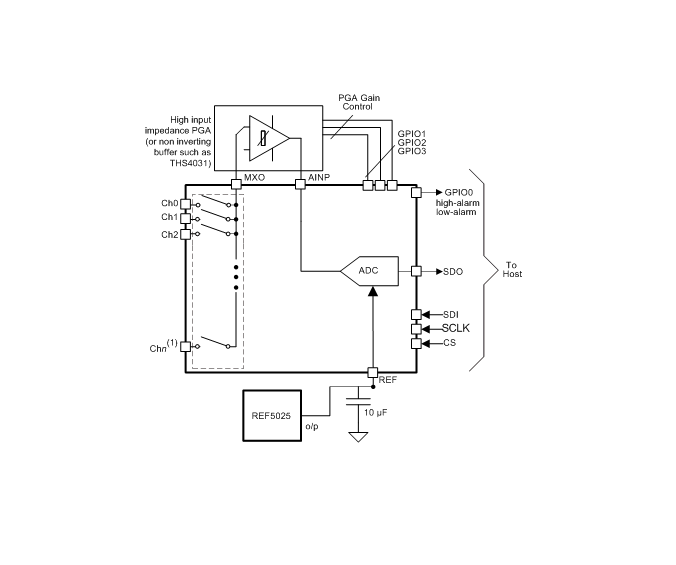

方框圖

?一、產品概述?
ADS79xx是德州儀器（TI）推出的12位、10位、8位引腳兼容的多通道模數轉換器（ADC）系列產品。該系列包含12個不同型號，涵蓋16通道、12通道、8通道和4通道配置，采用TSSOP和VQFN封裝。

?二、主要特性?

• ?高性能采樣?：1 MHz采樣率，零延遲
• ?寬電壓范圍?：
  • 模擬供電（+VA）：2.7 V至5.25 V
  • I/O供電（+VBD）：1.7 V至5.25 V
• ?靈活輸入配置?：
  • 兩種軟件可選輸入范圍：0至VREF和0至2×VREF
  • 支持自動和手動通道選擇模式
• ?低功耗設計?：典型功耗14.5 mW（+VA=5 V，+VBD=3 V，1 MSPS時）
• ?集成功能?：
  • 每個通道兩個可編程報警閾值
  • TSSOP封裝提供4個獨立可配置GPIO，VQFN封裝提供1個GPIO
• ?封裝選項?：
  • 38引腳TSSOP（9.70 mm × 4.40 mm）
  • 32引腳VQFN（5.00 mm × 5.00 mm）
  • 30引腳TSSOP（7.80 mm × 4.40 mm）
  • 24引腳VQFN（4.00 mm × 4.00 mm）

?三、技術規格?

1. ?分辨率與精度?：
   • 12位設備：ADS7950/51/52/53
   • 10位設備：ADS7954/55/56/57
   • 8位設備：ADS7958/59/60/61
2. ?動態性能?（典型值）：
   • 信噪比（SNR）：71.7 dB（12位）
   • 總諧波失真（THD）：-82 dB（12位）
   • 無失碼保證

?四、工作模式?

1. ?手動模式?：用戶直接指定每個轉換周期要采樣的通道。
2. ?自動-1模式?：按預設順序掃描通道。
3. ?自動-2模式?：從通道0掃描至編程的最后通道。

?五、應用領域?

• PLC/IPC系統
• 醫療儀器
• 數字電源
• 高速數據采集系統
• 多通道通用信號監測

?六、關鍵功能模塊?

1. ?參考電壓?：支持外部2.5 V參考電壓，需使用10 μF陶瓷去耦電容。
2. ?GPIO功能?：可配置為通用輸入/輸出或預分配功能（如報警輸出、范圍選擇等）。
3. ?電源管理?：
   • 正常模式：1.8 mA（+VA=2.7-3.6 V，1 MSPS時）

?七、典型應用設計?

1. ?無緩沖配置?：MXO直接短接至AINP，要求源阻抗≤50 Ω。
2. ?緩沖配置?：在MXO和AINP之間添加運算放大器（如OPA192），可支持更高源阻抗。

?八、封裝與布局建議?

• 建議在器件下方使用銅填充區域連接AGND、BDGND等引腳。

2. ?電源去耦?：每個電源引腳需放置1 μF陶瓷電容。
