一、 核心技術：SDD如何實現卓越性能？

SDD探測器的核心優勢源于其獨特的硅漂移結構設計，其工作原理圍繞高效信號收集與能量分辨展開：在反向偏壓作用下，硅晶片內形成特定電場，使入射光子激發的電子沿電場方向 “漂移” 至小型收集電極，而非傳統探測器的擴散運動。這種設計大幅減少了電子傳輸時間與電容，不僅能快速捕獲微弱光信號或粒子信號，還能精準區分不同能量的入射粒子，實現高分辨率的能量光譜分析。
簡單來說，SDD技術就像是一個高效的“交通系統”，能將信號（電子）迅速、無擁堵地引導到終點（陽極），從而實現既快又準的檢測。

二、 應用領域：哪里需要這雙“火眼金睛”？

憑借高能量分辨率、快響應速度、低噪聲等核心特性，探測器已廣泛應用于多個關鍵領域：
光譜分析：X 射線熒光光譜（XRF）、能量色散光譜（EDS）等場景，助力材料成分精準定量分析；
核輻射檢測：環境輻射監測、核工業安全檢測、輻射醫學成像，實現微弱輻射信號的高效捕獲；
半導體檢測：半導體芯片缺陷檢測、材料純度分析，保障電子器件的高品質生產；
科研領域：天體物理觀測、粒子物理實驗、材料科學研究，為前沿探索提供可靠數據支撐；
工業質檢：貴金屬純度檢測、礦石元素分析、電子元器件雜質篩查，賦能工業生產的精準質控。

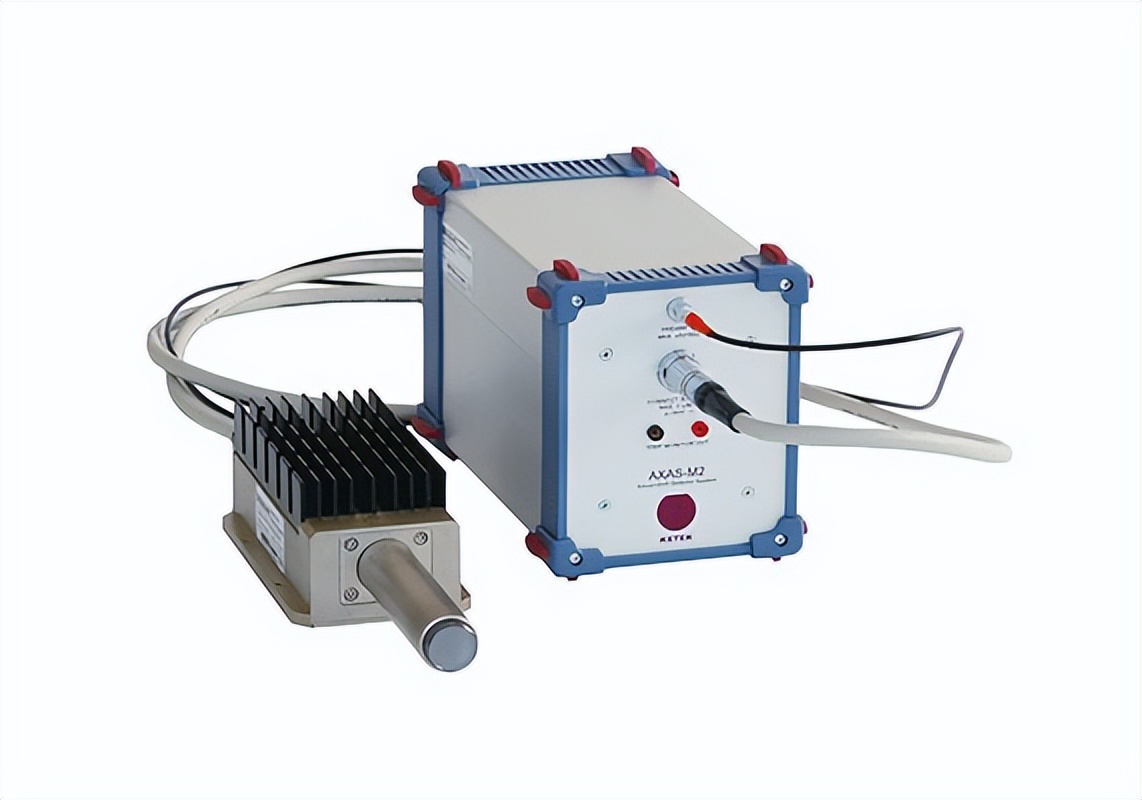

德國 Ketek 深耕探測器領域多年，其 SDD 探測器憑借以下優勢成為行業標桿：
超高能量分辨率：能精準區分相鄰能量的信號，大幅提升元素分析、光譜檢測的準確性；
高探測效率：優化的硅漂移結構與大面積探測窗口，確保對微弱信號的高捕獲率，縮短檢測時間；
低噪聲性能：精密電路設計與低溫工作選項（部分型號），有效抑制噪聲干擾，保障數據穩定性；
長使用壽命：核心部件采用軍工級品質標準，抗輻射、耐環境能力強，維護成本低；
靈活適配性：提供多種尺寸、能量范圍及接口規格的定制化型號，適配不同檢測設備與場景需求。

精準分析之旅，從選擇先鋒科技開始
想要解鎖德國 Ketek SDD 探測器的精準探測能力？先鋒科技為您提供一站式采購與服務解決方案！
