該DAC8164是一款低功耗、電壓輸出、四通道、14位數字轉模擬轉換器（DAC）。該器件內置2.5V、2ppm/°C的參考電壓（默認啟用），輸出電壓范圍為2.5V。內部參考的初始精度為0.004%，在V處可獲得最高20mA的電源裁判H/V裁判出銷。該器件為單調，線性表現良好，并最大限度地減少碼間的瞬態電壓（故障）。該DAC8164采用多功能三線串行接口，最高時鐘頻率可達50MHz。該接口兼容標準SPI、QSPI、Microwire和數字信號處理器（DSP）接口。
*附件：dac8164.pdf

該DAC8164包含一個開機復位電路，確保DAC輸出在零刻度時通電，并保持該狀態直到設備寫入有效代碼。該設備包含通過串行接口訪問的斷電功能，可在5V時將設備的電流消耗降至1.3μA。在3V時功耗為2.6毫瓦，斷電模式下降至1.4微瓦。低功耗、內部參考和小巧的占地面積使該設備非常適合便攜式電池供電設備。

該DAC8164可插入式，功能兼容DAC7564和DAC8564，功能上兼容DAC7565、DAC8165和DAC8565。所有這些設備均以TSSOP-16封裝形式提供。

特性

• 相對準確度：1LSB
• 故障能量：0.15nV-s
• 內部參考：
  • 2.5V參考電壓（默認啟用）
  • 0.004% 初始準確率（類型）
  • 2ppm/°C溫度漂移（類型）
  • 5ppm/°C 溫度漂移（最大值）
  • 20mA匯/源能力
• 開機重置為零比例
• 超低功耗工作：5V 時 1mA
• 寬電源范圍：+2.7V 至 +5.5V
• 14位單調溫度范圍
• 穩定時間：10微秒至±0.006%全尺度射程（FSR）
• 低功耗串行接口，施密特觸發輸入：最高50MHz
• 帶軌對軌作的片上輸出緩沖放大器
• 1.8V至5.5V邏輯兼容性
• 溫度范圍：–40°C至+105°C
• 應用
  • 便攜式儀器
  • 閉環伺服控制
  • 過程控制，PLC
  • 數據采集系統
  • 可編程衰減
  • 個人電腦外設

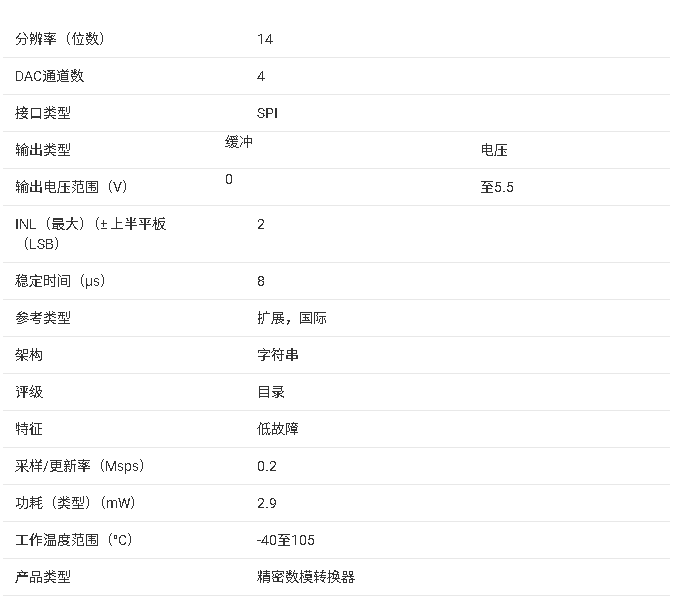

參數

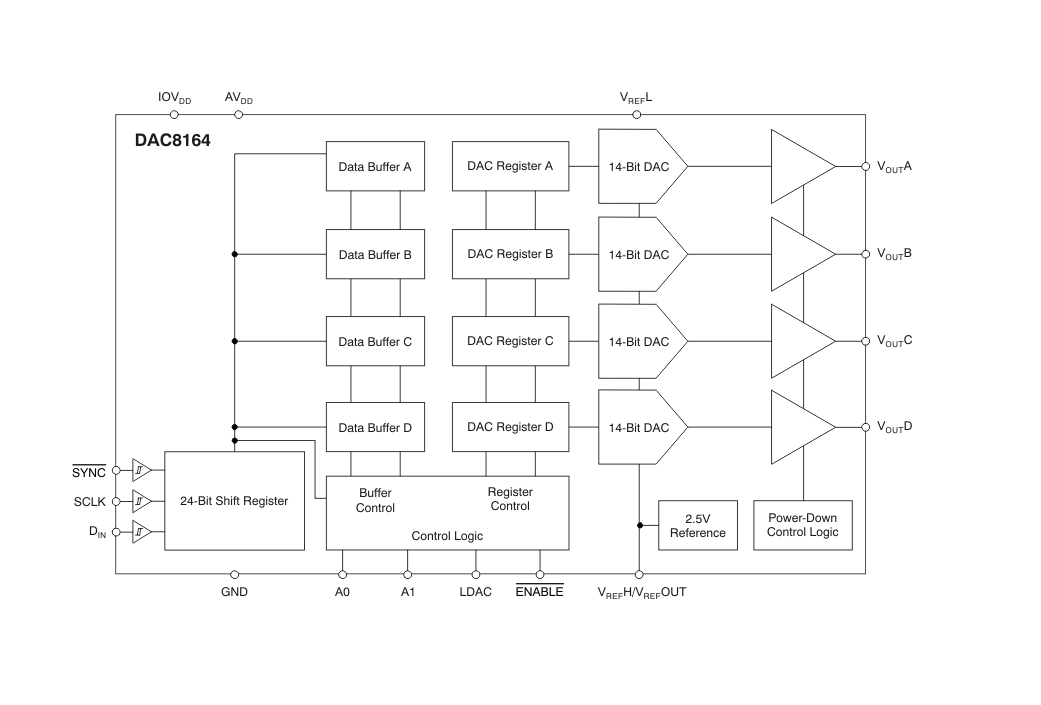

方框圖

?一、產品概述?
DAC8164是德州儀器（TI）推出的一款低功耗、四通道、14位電壓輸出型數模轉換器（DAC），集成了2.5V、2ppm/°C高精度內部基準源。其關鍵特性包括：

• ?14位分辨率?，保證全溫度范圍內的單調性。
• ?超低毛刺能量?（0.15nV-s），顯著減少代碼切換時的瞬態干擾。
• ?內部基準源?默認啟用，初始精度達0.004%，溫度漂移最大5ppm/°C，支持20mA源/吸電流能力。
• ?寬電源電壓范圍?（+2.7V至+5.5V），兼容1.8V至5.5V邏輯電平。
• ?低功耗運行?：正常模式下功耗為1mA（5V供電），休眠模式下可降至1.3μA（5V）。
• ?快速建立時間?：10μs內達到±0.006%滿量程范圍（FSR）。

?二、核心功能特性?

1. ?多通道輸出?：集成4個獨立DAC通道（VOUTA至VOUTD），支持同步或獨立更新。
2. ?串行接口?：支持最高50MHz的3線SPI接口，兼容SPI、QSPI、Microwire及DSP接口標準。
3. ?上電復位至零電平?，確保啟動安全。
4. ?靈活的基準源配置?：
   • 內部基準可通過串行命令禁用，允許使用外部基準。
5. ?軌到軌輸出緩沖放大器?，驅動能力達2kΩ并聯1000pF負載。
6. ?小型TSSOP-16封裝?，適用于便攜式設備。

?三、電氣參數亮點?

• ?相對精度?：±1LSB（B/D級），±4LSB（A/C級）。
• ? 積分非線性（INL） ?和? 差分非線性（DNL） ?均在典型值范圍內保持優異線性度（詳見第2-4頁表格）。
• ?參考電壓漂移?：A/B級典型5ppm/°C，C/D級典型2ppm/°C。
• ? 電源抑制比（PSRR） ?：1mV/V（典型值）。
• ?溫度范圍?：-40°C至+105°C。

?四、應用領域?

• 便攜式儀器儀表
• 閉環伺服控制
• 過程控制與PLC系統
• 數據采集系統
• 可編程衰減器
• PC外圍設備

?五、接口與控制邏輯?

1. ?24位串行數據幀?：
   • ?高8位為控制位?（地址匹配、DAC選擇、負載模式等）。
   • ?中間14位為數據位?，低2位忽略。
2. ?多種加載模式?：
   • ?單通道存儲/更新?
   • ?同步多通道更新?
   • ?廣播模式?（支持最多16通道同步操作）。
3. ? 硬件地址引腳（A0/A1） ?，支持同一SPI總線連接多設備。
4. ?LDAC引腳?支持異步硬件觸發同步更新。

?六、典型性能圖表?（第8-26頁）

• 內部基準電壓隨溫度/負載/電源的變化曲線。
• DAC線性度誤差與微分非線性度分布。
• 功耗、建立時間、毛刺能量等動態參數實測波形。

?七、兼容性說明?

• 與DAC7564、DAC8564引腳及功能兼容。
• 與DAC7565、DAC8165、DAC8565功能兼容。

?八、設計注意事項?

1. ?布局建議?：模擬與數字地單點連接，電源旁路需使用1μF至10μF電容并聯0.1μF陶瓷電容。
2. ?ESD防護?：所有集成電路需采取防靜電措施。
3. ?電源噪聲管理?：推薦使用線性穩壓電源，避免開關電源高頻噪聲耦合。

?總結?：DAC8164憑借其高精度、低功耗、多通道集成及靈活的接口設計，成為工業控制、便攜設備和精密儀器等應用的理想選擇。
