在能源轉型與雙碳目標的推動下，液化天然氣（LNG）終端的智能化運維成為行業發展的核心需求。圖撲軟件依托自研的 HT for Web 前端插件（基于 WebGL、Canvas 技術開發），結合數字孿生技術構建海上 LNG 終端三維可視化監控平臺，通過 WebSocket/HTTP 協議對接數據，以 JavaScript 腳本調用插件 API 實現動態交互與數據更新，為 LNG 接收站的精益化管理提供了技術支撐，以下從功能實現角度詳細闡述技術落地流程。

一、平臺基礎交互架構搭建

1. 可視化引擎部署：采用 HT for Web 插件作為核心渲染引擎，利用其 WebGL 的 3D 圖形渲染能力和 Canvas 的 2D 繪圖能力，搭建 LNG 接收站數字孿生的基礎場景框架，完成終端整體布局、設備建模的底層視覺呈現。

2. 數據對接通道搭建：配置 WebSocket/HTTP 協議接口，實現平臺與 LNG 接收站業務系統、設備控制系統的數據源對接，為后續數據驅動的可視化更新奠定通信基礎。

3. 跨平臺交互適配：通過 JavaScript 腳本編寫交互邏輯，調用 HT 插件的交互 API，實現移動終端的跨平臺訪問支持，配置單指旋轉、雙指縮放、三指平移等觸屏操作指令，適配不同終端的操作習慣。

二、LNG 儲運環節可視化監控實現

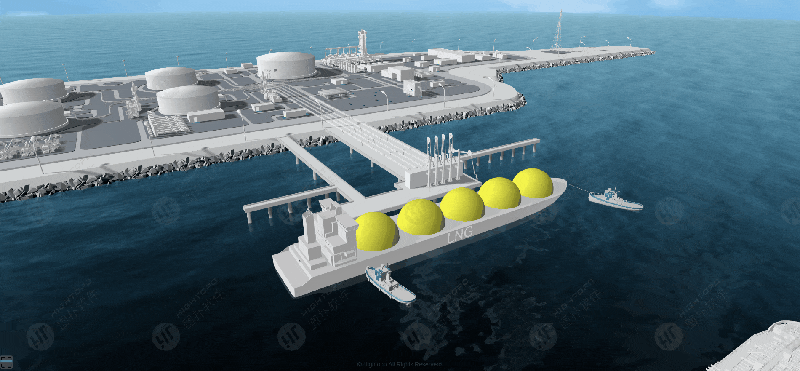

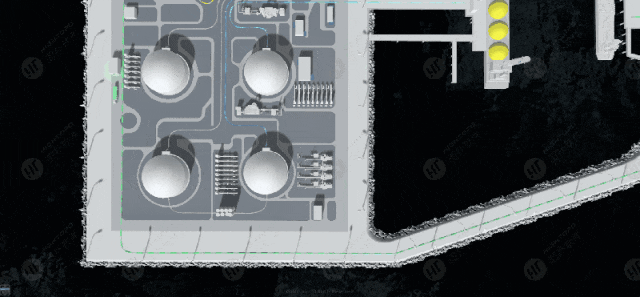

1. 三維場景還原：對 LNG 接收站儲罐、裝載臂、運輸船等核心設施進行 1:1 三維建模，還原 - 160℃液態天然氣轉運、儲存的物理場景，構建數字孿生體。

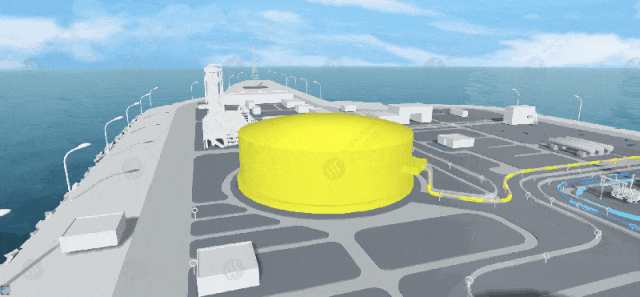

2. 設備狀態可視化映射：通過 JavaScript 腳本調用 HT 插件的狀態 API，將儲罐防護閥、自動泄壓器等設備的運行狀態數據，從對接接口中提取并映射到三維模型上，實現設備狀態的實時可視化展示。

3. 預警信息觸發展示：編寫數據判斷邏輯腳本，當設備狀態或儲罐運行參數超出閾值時，調用 HT 相關的 API 展示彈窗，且高亮顯示。觸發預警彈窗提示并對異常罐體進行突出顯示，實現安全風險的可視化預警。

三、再氣化與輸送工藝可視化實現

工藝流程動畫制作：基于 HT for Web 的動畫功能，通過編寫 JavaScript 腳本，為 LNG 再氣化環節的海水開架式氣化器（ORV）制作工作流程動畫，直觀還原液態天然氣輸入、熱能交換、氣態輸出的連續動態場景。

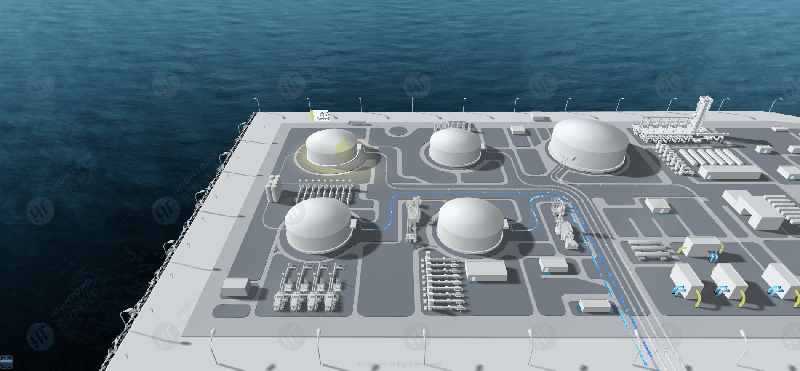

介質流向可視化呈現：調用 HT 插件的動畫 API，通過 JavaScript 腳本控制管道內介質流向的動畫效果，實現現實生產中 LNG 輸送路徑與流量的虛擬同步展示。

運輸方式可視化區分：針對 LNG 液化態（卡車 / 小船運輸）與氣態（管網輸送）兩種運輸形式，利用 HT 插件的圖層與動畫控制 API，通過腳本編寫實現不同運輸路徑的視覺區分與工藝狀態的實時更新。

四、運輸環節安全管控可視化實現

公路運輸監控建模：基于 HT for Web 搭建公路槽車、罐式集裝箱車的運輸監控場景，通過 JavaScript 腳本對接運輸狀態數據，調用插件的位置監控 API，實現車輛行進工況的實時可視化追蹤。

異常狀態報警觸發：編寫位置數據比對腳本，當車輛位置偏離預設路線時，調用 HT 插件相關的 API，觸發系統異常報警并彈窗提示，實現運輸安全的動態管控。

貨輪運輸數據可視化：利用 HT 插件的 2D 面板開發功能，搭建貨輪作業數據展示面板，通過 JavaScript 腳本從對接接口中提取靠泊時間、作業總量、剩余裝卸量等數據，調用數據更新 API 實現面板數據的動態刷新；同時編寫統計腳本，對船舶裝卸效率數據進行計算與可視化展示，為資源調配提供數據支撐。

五、安防與能效管理可視化實現

安防場景整合：將 LNG 接收站毒氣泄漏、火災爆炸等安防風險場景納入三維可視化場景體系，借助 JavaScript 編寫風險聯動邏輯腳本，讓安防狀態與生產場景實現一體化的可視化呈現。

能效數據可視化展示：搭建能效管理 2D 面板，通過 JavaScript 腳本從對接接口提取碳足跡、減排量等數據，使用 HT 圖表組件，將能效數據以圖表形式可視化呈現，助力碳中和目標的進度監控。

六、技術應用價值與拓展

基于 HT 技術的海上 LNG 終端數字孿生可視化監控平臺，通過數據驅動的可視化交互設計，實現了 LNG 終端運營全流程的智能化管控。該技術架構可拓展至智慧城市、智能制造、智慧能源等多個領域，其低代碼、零代碼的物聯網平臺構建能力，也為工業場景的數字化轉型提供了可復制的技術路徑。隨著新能源產業的發展，該技術將進一步融合 AI、大數據分析能力，推動清潔能源儲運環節的智能化升級。
