在電子設計領域，模數轉換器（ADC）扮演著至關重要的角色，它是模擬世界與數字世界之間的橋梁。今天，我們要深入探討的是德州儀器（Texas Instruments）推出的ADS8506，一款12位40-KSPS低功耗采樣ADC，它在工業過程控制、測試設備、醫療設備等眾多領域都有著廣泛的應用。

文件下載：ads8506.pdf

一、產品概述

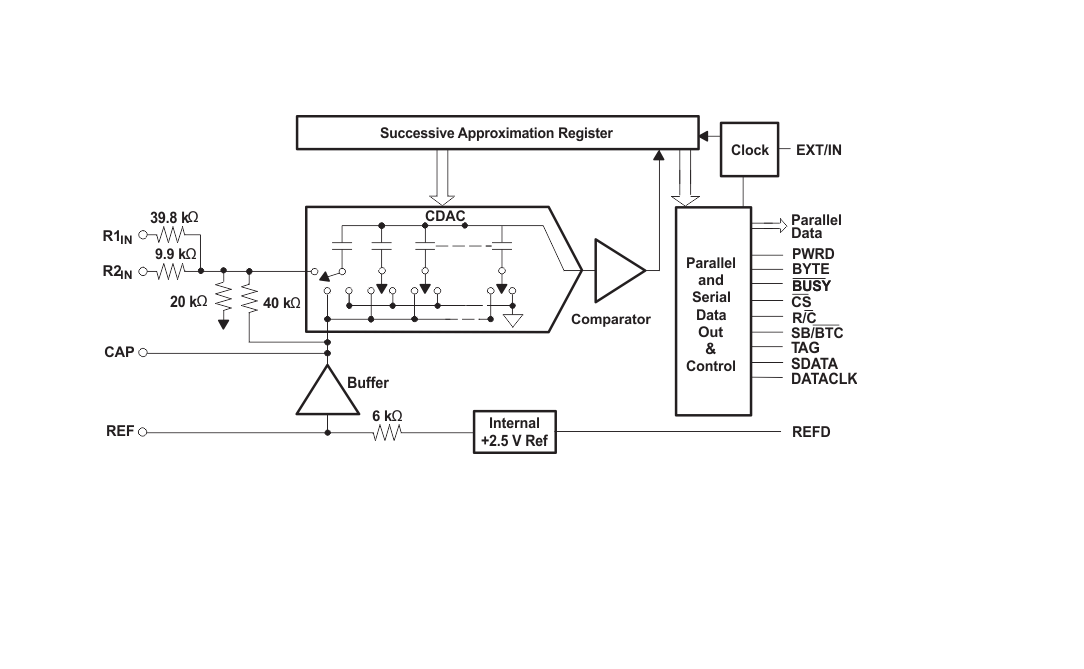

ADS8506是一款完整的低功耗、單5V供電的12位采樣ADC。它集成了基于電容的逐次逼近寄存器（SAR）ADC，具備采樣保持、時鐘、參考和數據接口等功能。該轉換器支持多種輸入范圍，包括±10V、4V和5V，并且在大多數輸入范圍內，輸入電壓可以達到±25V而不會損壞轉換器。

二、產品特性

高性能指標

• 采樣率與輸入范圍：最低采樣率為40kHz，支持4V、5V和±10V的輸入范圍，能滿足不同應用場景的需求。
• 信號質量：在10kHz輸入時，SINAD（信噪失真比）可達73.9dB，INL（積分線性誤差）最大為±0.45 LSB，DNL（差分線性誤差）最大為±0.45 LSB，且12位無失碼，保證了高精度的信號轉換。
• 零點誤差與漂移：雙極性零點誤差（BPZ）為±5mV，BPZ漂移為±0.5 PPM/°C，確保了在不同溫度環境下的穩定性。

豐富的接口與低功耗設計

• 接口兼容性：具備SPI兼容的串行輸出，支持菊花鏈（TAG）功能，以及SPI主/從特性。同時提供全并行接口，支持2's Comp或BTC輸出碼，為系統設計提供了極大的靈活性。
• 低功耗：在40 KSPS時，典型功耗為24mW，最大功耗為30mW，還有最大50μW的掉電模式，非常適合對功耗要求較高的應用。

三、技術參數詳解

絕對最大額定值

在使用ADS8506時，需要注意其絕對最大額定值，例如模擬輸入電壓最大為+25V，最大結溫為165℃，存儲溫度范圍為-65°C至150°C等。這些參數是保證芯片安全可靠運行的重要依據。

電氣特性

分辨率與輸入特性

ADS8506的分辨率為12位，輸入電壓范圍豐富，輸入電容為45pF。這些特性決定了它能夠處理不同幅度和頻率的模擬信號。

吞吐量與精度

轉換時間為15μs，完整周期為25μs，吞吐量率為40kHz。在直流精度方面，INL、DNL等指標表現出色；在交流精度方面，SFDR（無雜散動態范圍）、THD（總諧波失真）和SINAD等指標也能滿足大多數應用的要求。

參考與電源特性

可以使用內部或外部2.5V參考，內部參考電壓典型值為2.5V，漂移為8 ppm/°C。電源方面，VDIG和VANA的電壓范圍為4.75V至5.25V，典型功耗在不同模式下有所不同。

四、基本操作與輸出模式

并行輸出

在并行輸出模式下，通過控制R/C和CS引腳可以啟動轉換。轉換完成后，BUSY引腳變高，此時可以讀取有效數據。需要注意的是，在轉換過程中讀取數據有一定的時間限制，否則可能會讀取到無效數據。

串行輸出

串行輸出模式下，同樣通過控制R/C和CS引腳啟動轉換，轉換完成后，數據會在SDATA引腳上輸出，并與DATACLK同步。可以使用內部或外部數據時鐘，但在使用外部數據時鐘時需要注意避免數據丟失。

五、輸入范圍與校準

輸入范圍

ADS8506提供了三種輸入范圍，用戶可以根據實際需求選擇合適的輸入范圍，并按照相應的電路連接圖進行連接。

校準

• 硬件校準：通過安裝特定的電阻可以進行硬件校準，不同輸入范圍的偏移和增益調整范圍不同。
• 軟件校準：軟件校準不需要外部電阻，但如果要達到數據手冊中的規格，可能需要使用外部電阻。在某些應用中，也可以不使用外部電阻，但會引入一定的偏移和增益誤差。

六、參考與電源管理

參考

ADS8506可以使用內部2.5V參考或外部參考。REF引腳是外部參考輸入或內部參考輸出，需要連接一個2.2-μF的鉭電容來減少噪聲。CAP引腳是內部參考緩沖器的輸出，也需要連接一個2.2-μF的鉭電容來提供最佳的開關電流。

電源管理

通過PWRD和REFD引腳可以實現模擬電源和參考電源的關斷功能。在這種模式下，典型功耗為50μW，電源恢復時間通常為1ms。

七、布局與應用建議

布局

• 電源：為了獲得最佳性能，應將模擬和數字電源引腳連接到同一個+5V電源，并將模擬和數字地連接在一起。同時，A/D轉換器的+5V電源應與系統數字邏輯的+5V電源分開。
• 接地：ADS8506有三個接地引腳，應將它們連接到模擬接地平面，并與系統的數字邏輯地分開，以防止數字接地電流對模擬接地的干擾。
• 信號調理：ADS8506的電荷注入較小，對信號調理電路的驅動能力要求較低，并且其電阻前端提供了±25V的過壓保護，減少了外部過壓保護電路的需求。
• 中間鎖存器：如果總線在轉換期間處于活動狀態，建議使用中間鎖存器來隔離A/D轉換器與其他外設。

應用

• 平均法降噪：對于接近直流的輸入信號，可以通過平均數字代碼來補償轉換器的噪聲。
• QSPI和SPI接口：ADS8506支持QSPI和SPI接口，在與微控制器連接時，需要注意接口的配置和同步問題。

ADS8506是一款性能優異、功能豐富的12位ADC，在低功耗、高精度和靈活性方面表現出色。在實際應用中，我們需要根據具體需求合理選擇輸入范圍、校準方式和電源管理模式，并注意布局和接口的設計，以充分發揮其性能優勢。你在使用ADS8506或其他類似ADC時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
