對于剛?cè)胄械碾娮优c設備工程師來說，矩形電纜組件（Rectangular Cable Assembly）常常是一個“聽過但不熟”的技術名詞。它既不是傳統意義上的圓形線纜，也不是普通排線，而是一類兼顧高速信號、結構定制與高集成連接的電纜互連方案，廣泛用于工業設備、自動化裝備、醫療器械、服務器與通信設備等場景。本文將從零開始，用工程師的角度帶你快速建立對矩形電纜組件的清晰認知。

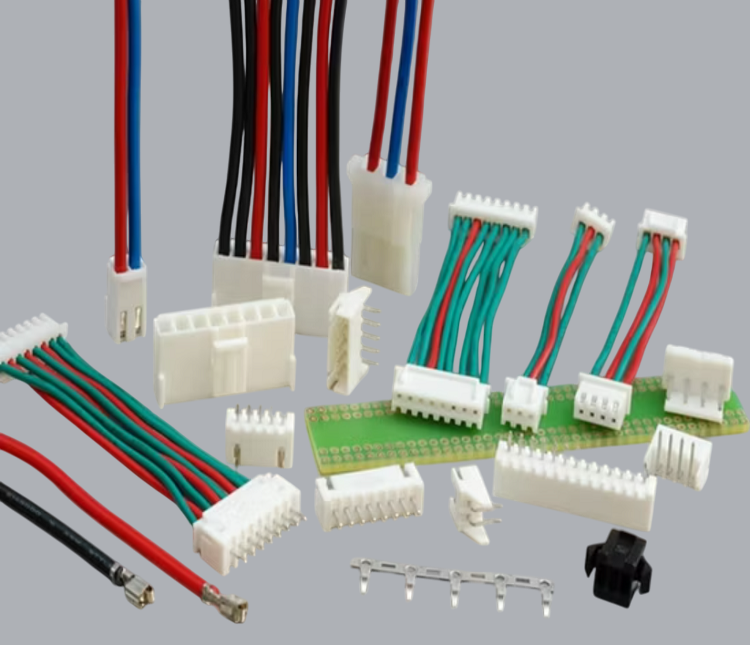

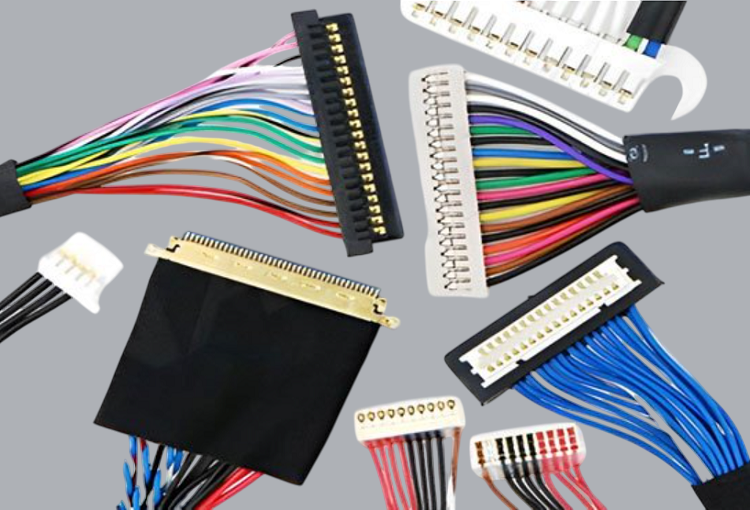

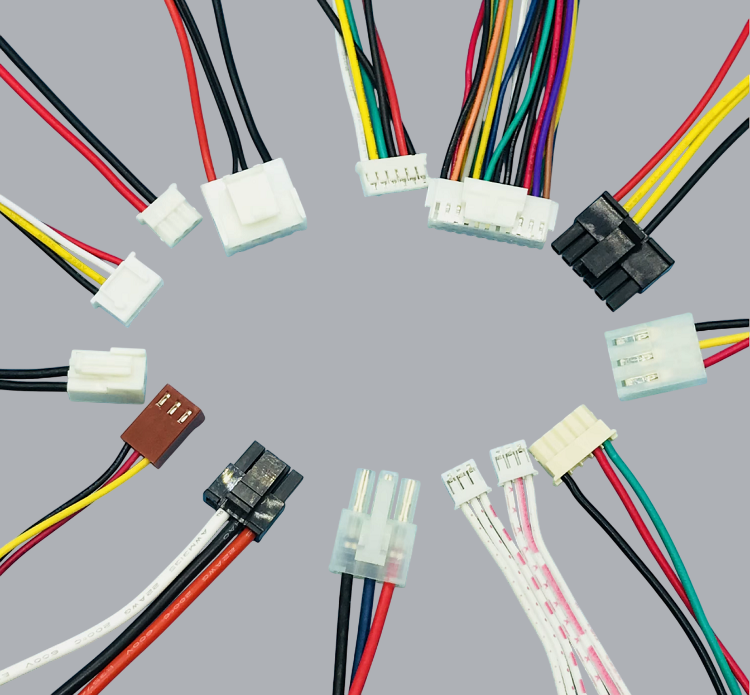

一、什么是矩形電纜組件？
矩形電纜組件通常由以下部分構成：
1.1、矩形連接器（Rectangular Connector）
1.2、專業線束結構（如極細同軸、雙絞線、屏蔽線等）
1.3、外護套、EMI 方案與固定結構
1.4、根據應用需求定制的 Pin 定義與組裝方式
它最大的特點是通過矩形結構實現高度集成、快速插拔、多信號混合傳輸。相比圓形線纜，矩形電纜可以在更小空間內實現更復雜的接口排列，因此更受設備廠商青睞。

二、矩形電纜組件有哪些典型優勢？
2.1、高密度、多類型信號混合傳輸：
在一個矩形接口中，可以同時集成：電源線、高速信號線（如 LVDS、MIPI、eDP）、低速控制信號、屏蔽地線；有助于減少整個系統的連接器數量，提高裝配效率。
2.2、設備內部布線更靈活：
矩形結構在空間受限的機箱或模塊內部表現更好：可做更扁平的走線、易于貼殼、繞結構、降低線束互相干擾。
2.3、可靠性與工業級適配性更強：
很多矩形連接方案提供：鎖扣結構（防松脫）、全金屬外殼屏蔽、抗振抗沖擊設計，非常適合工業機器人、AGV、醫療影像設備等長期高負載運行場景。
2.4、定制化靈活度高：
矩形電纜組件幾乎可以“按需打造”：Pin 數可選、線徑可選、信號類型可混合、長度、屏蔽方式、出線方向均可調整，這也是許多設備廠商選擇矩形結構的關鍵原因。

三、新工程師如何快速判斷是否需要矩形電纜組件？

給你一個簡單易懂的工程判斷思路：
3.1、是否需要高密度連接？
如果一個接口要承載十幾到幾十個信號，矩形方案通常更合適。
3.2、是否需要混合信號？
高低速、電源、控制信號混合傳輸時，矩形組件能有效減少接口數。
3.3、是否需要定制化？
圓形線纜“固定參數更多”，矩形組件“定制空間更大”。
3.4、設備是否空間緊湊？
矩形線束在狹小設備內部布線優勢明顯。
3.5、是否對抗振、抗干擾有要求？
工業環境下，矩形接口的鎖扣與屏蔽結構更可靠。
如果你在以上問題中有 2 項以上回答為“是”，那么矩形電纜組件很可能就是更適合的互連方案。

矩形電纜組件之所以在工業、醫療、自動化以及高端設備中越來越普及，是因?yàn)樗軌蛱峁└叩男盘柤啥取⒏鼜?qiáng)的結構穩定性，以及幾乎不限形態的定制能力。對于新工程師來說，只要掌握它的核心特點與適用場景，就能在項目設計中更從容地做出選擇。
如果你對矩形電纜組件、極細同軸線束、工業線束還有疑問，歡迎在下方留言交流，與你一起探索更多工程干貨。
