探索 onsemi SNXH800H120L7QDSG 半橋 IGBT 模塊：高效與可靠的完美融合

在電子工程師的設計世界里，選擇合適的功率模塊至關重要。今天，我們就來深入了解 onsemi 的 SNXH800H120L7QDSG 半橋 IGBT 模塊，看看它究竟有哪些獨特之處，能為我們的設計帶來怎樣的優勢。

文件下載：SNXH800H120L7QDSG.pdf

模塊概述

SNXH800H120L7QDSG 是一款額定電壓為 1200V、電流為 800A 的半橋 IGBT 功率模塊。它集成了 Field Stop Trench 7 IGBT 和 Gen. 7 二極管，能夠有效降低傳導損耗和開關損耗，幫助設計師實現高效率和卓越的可靠性。這對于追求高性能和穩定性的設計來說，無疑是一個極具吸引力的選擇。

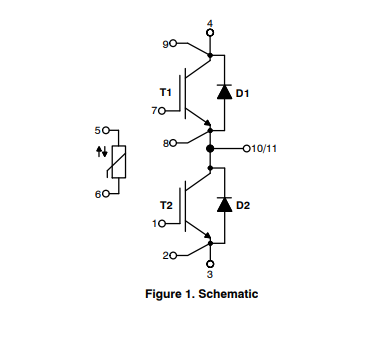

原理圖

產品特性

高性能器件集成

• 先進的 IGBT 和二極管：Field Stop Trench 7 IGBT 和 Gen. 7 二極管的組合，為模塊帶來了更低的損耗，提高了整體效率。
• NTC 熱敏電阻：模塊配備了 NTC 熱敏電阻，方便進行溫度監測和控制，有助于保障模塊的穩定運行。

  結構設計優勢

• 隔離底板：隔離底板設計增強了模塊的電氣絕緣性能，提高了使用安全性。
• 可焊接引腳：可焊接引腳使得模塊在安裝和連接過程中更加方便，能夠適應不同的設計需求。
• 低電感布局：低電感布局有助于減少電磁干擾，提高模塊的抗干擾能力，保證信號的穩定傳輸。

  環保設計

  該模塊是無鉛器件，符合環保要求，響應了綠色電子的發展趨勢。

典型應用

SNXH800H120L7QDSG 適用于商業農業車輛（CAV）等領域。在這些應用場景中，模塊的高性能和可靠性能夠滿足車輛對電力系統的嚴格要求，為車輛的穩定運行提供有力支持。那么，在其他類似的工業應用中，它是否也能發揮出色的性能呢？這值得我們進一步探索。

電氣與機械特性

絕對最大額定值

模塊的絕對最大額定值規定了其正常工作的邊界條件。例如，集電極 - 發射極電壓（VCES）在柵極 - 發射極電壓為 0V 時可達 1200V，柵極 - 發射極電壓（VGES）在集電極 - 發射極電壓為 0V 時為 ±20V。連續集電極電流（IC）在 TC = 90°C 時為 ±800A，重復脈沖集電極電流（IPULSE）在 TC = 25°C、tp = 1 ms 時為 ±1600A。這些參數為我們?cè)谠O(shè)計電路時提供了重要的參考，確保模塊在安全的范圍內工作。但在實際應用中，我們是否需要考慮更極端的情況呢？這就需要我們根據具體的設計需求進行評估。

熱阻特性

熱阻特性是衡量模塊散熱性能的重要指標。表 2 給出了模塊的熱阻參數，如結到外殼的熱阻（RthJCQ）和外殼到散熱器的熱阻（RthCHQ）等。良好的散熱性能對于模塊的長期穩定運行至關重要，它能夠降低結溫，延長模塊的使用壽命。那么，在不同的散熱條件下，這些熱阻參數會發生怎樣的變化呢？這需要我們進行進一步的測試和分析。

熱敏電阻特性

模塊中的 NTC 熱敏電阻具有特定的電阻 - 溫度特性。表 3 列出了熱敏電阻在不同溫度下的電阻值、偏差、功率耗散等參數。通過對這些參數的了解，我們可以準確地監測模塊的溫度變化，及時采取相應的措施來保證模塊的正常工作。但在實際應用中，熱敏電阻的精度和穩定性是否會受到其他因素的影響呢？這也是我們需要關注的問題。

電氣特性

表 4 詳細列出了模塊的電氣特性，包括 IGBT 和二極管的各項參數。例如，IGBT 的集電極 - 發射極飽和電壓（VCE(SAT)）、柵極 - 發射極閾值電壓（VGE(TH)）、開關時間和能量損耗等，以及二極管的正向電壓（VE）、反向恢復電流（IRRM）和反向恢復電荷（Qrr）等。這些參數反映了模塊的電氣性能，對于電路的設計和優化具有重要的指導意義。在實際應用中，我們?nèi)绾胃鶕?jù)這些參數來選擇合適的驅動電路和控制策略呢？這需要我們綜合考慮各種因素，進行精心的設計。

模塊和機械特性

表 5 給出了模塊的比較跟蹤指數（CTI）、爬電距離（DCR）、電氣間隙（DCL）、雜散電感（MLs）和重量（Mw）等機械特性參數。這些參數對于模塊的安裝和使用具有重要的影響，我們需要根據實際的應用場景來選擇合適的安裝方式和散熱方案。那么，在不同的機械環境下，這些特性參數是否會發生變化呢？這也需要我們進行深入的研究。

典型特性曲線

文檔中還給出了一系列典型特性曲線，如 IGBT 的輸出特性、轉移特性、開關損耗特性、開關時間特性，二極管的正向特性、開關損耗特性，以及模塊的瞬態熱阻抗、柵極電荷特性等。這些曲線直觀地展示了模塊在不同工作條件下的性能表現，為我們的設計提供了更全面的參考。通過對這些曲線的分析，我們可以更好地了解模塊的工作特性，優化電路設計，提高系統的性能。但在實際應用中，我們是否可以根據這些曲線進行進一步的仿真和驗證呢？這將有助于我們更加準確地預測模塊在實際電路中的性能。

機械尺寸與標記

文檔提供了模塊的機械尺寸和標記信息，包括 PIM11 封裝的詳細尺寸和引腳分配圖。準確的機械尺寸信息對于模塊的安裝和布局至關重要，我們需要根據實際的電路板設計來合理安排模塊的位置。同時，清晰的標記信息也有助于我們正確識別和使用模塊。那么，在進行電路板設計時，我們?nèi)绾未_保模塊的安裝和連接符合要求呢？這需要我們仔細研究機械尺寸和標記信息，進行精確的設計。

總結

SNXH800H120L7QDSG 半橋 IGBT 模塊憑借其高性能、可靠性和環保設計等優勢，在商業農業車輛等領域具有廣闊的應用前景。通過對其特性、參數和典型特性曲線的深入了解，我們可以更好地將其應用到實際設計中，為電子系統的高效運行提供有力保障。在實際應用中，我們還需要根據具體的設計需求，對模塊進行進一步的測試和優化，以確保其性能能夠滿足系統的要求。那么，你在使用類似的 IGBT 模塊時，遇到過哪些問題和挑戰呢？歡迎在評論區分享你的經驗和見解。
