應用

在半導體制造過程中，晶圓檢測是確保芯片質量與性能的核心環節。隨著工藝精度的不斷提升，晶圓溫度對檢測結果的影響日益凸顯。熱電偶溫度監測技術因其高靈敏度和實時性，被廣泛應用于晶圓檢測環境中，用于實時監控溫度波動，確保檢測過程的穩定性和數據可靠性。通過將熱電偶布置在檢測設備及關鍵環境位置，企業能夠全面掌握溫度變化趨勢，為后續工藝優化與數據補償提供有力支持。

挑戰

晶圓檢測過程中，溫度變化會引發一系列問題：晶圓材料因熱膨脹產生微形變，導致尺寸測量失真；檢測設備的光學系統受溫度影響出現焦距漂移，進一步放大測量偏差。這些因素不僅降低了檢測精度，還直接影響芯片的良率與生產效率?？蛻粜枰环N能夠?qū)崟r(shí)、精準監測溫度，并能快速響應的解決方案，以應對復雜多變的工藝環境。

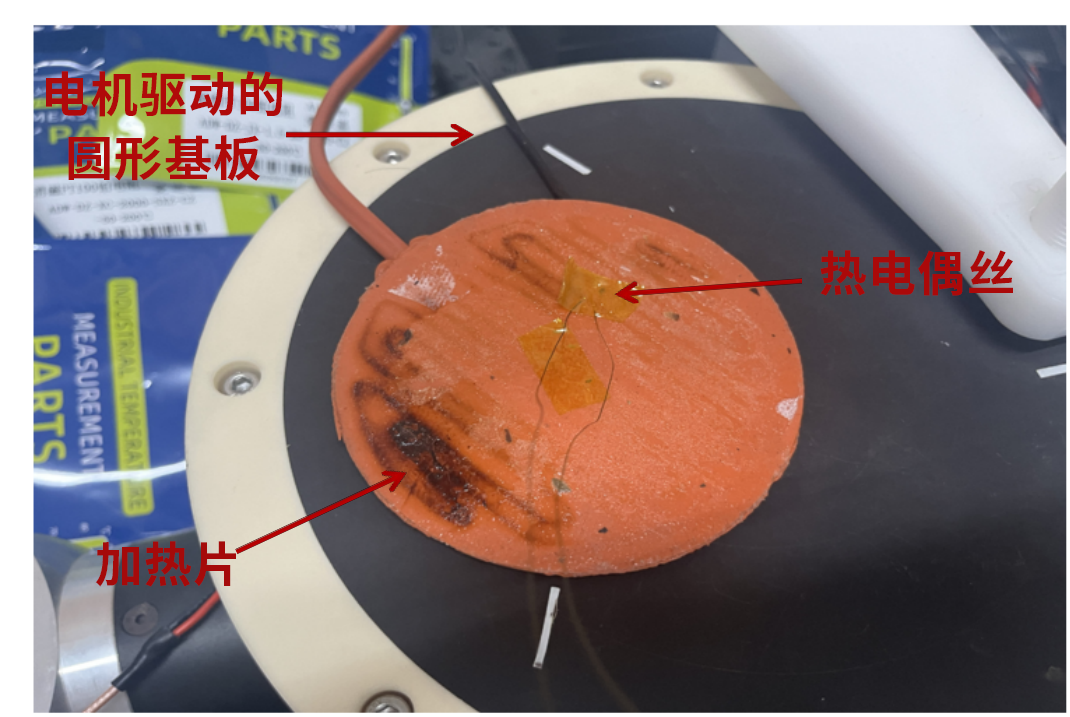

實驗環境介紹

1. 加熱模塊（熱激勵源）

使用橘色的柔性加熱線圈/加熱片作為加熱平臺。

加熱片承擔對晶圓替代樣品的面加熱功能，產生可控溫度變化。

2. 晶圓替代件（被測物）

晶圓替代件（通常為薄片材料或?qū)嶒?yàn)基板）放置在加熱片上方。

其作用：

a. 模擬真實晶圓的熱行為

b. 作為多點溫度監測的載體

c. 用于研究熱傳導、溫度均勻性與旋轉的關系

3. 旋轉平臺（電機驅動的圓形基板）

圓形基板本質上是電機帶動的旋轉平臺。

通過程控方式實現持續或分步旋轉，用于：

a. 模擬晶圓在檢測設備中的轉動動作

b. 提高溫度分布測量的空間覆蓋度

c. 測試旋轉條件下溫度變化情況

4. 當前實驗的目的總結

模擬晶圓受熱過程，分析其熱分布規律。

評估加熱片的溫度均勻性及其對晶圓溫度場的影響。

研究旋轉動作對熱分布測量的影響。

驗證多點溫度采集方案用于后續晶圓檢測的可行性。

解決方案

針對上述挑戰，客戶采用了熱電偶溫度監測系統作為核心解決方案。熱電偶具有響應速度快、測量范圍寬、精度高、體積小且安裝靈活等優勢，能夠?qū)崟r(shí)捕捉晶圓檢測環境中的微小溫度波動。結合高分辨率數據采集模塊，系統實現了對溫度數據的連續采集與記錄，便于后續分析與溫度補償機制的建立。這一方案有效提升了檢測穩定性，顯著減少了因溫度變化引起的測量誤差。

使用的簡儀產品

硬件

PXIe-6312：高精度280 ppm，24位分辨率，通道隔離型熱電偶輸入模塊

軟件

SeeSharpTools：銳視測控軟件開發工具包

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過引入熱電偶溫度監測系統并采用簡儀的PXIe-6312采集模塊，客戶成功解決了晶圓檢測中溫度波動導致的精度問題，顯著提升了檢測穩定性與芯片良率。這一案例不僅展示了熱電偶技術在精密制造中的重要作用，也體現了簡儀產品與服務在助力客戶實現技術升級方面的價值。
