1 案例說明

1. 設置網關采集DLT698電表數據數據
2. 把采集的數據轉成IEC104協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

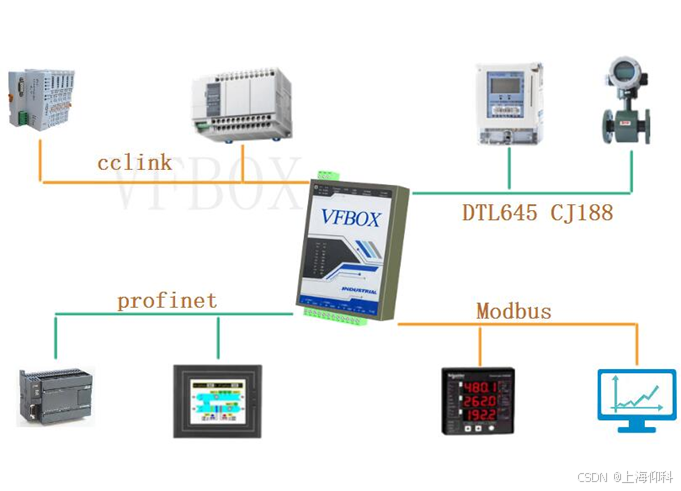

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集DLT698電表數據，IEC104協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 配置VFBOX網關

1. 打開VFBOX STUDIO軟件。新建一個工程?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

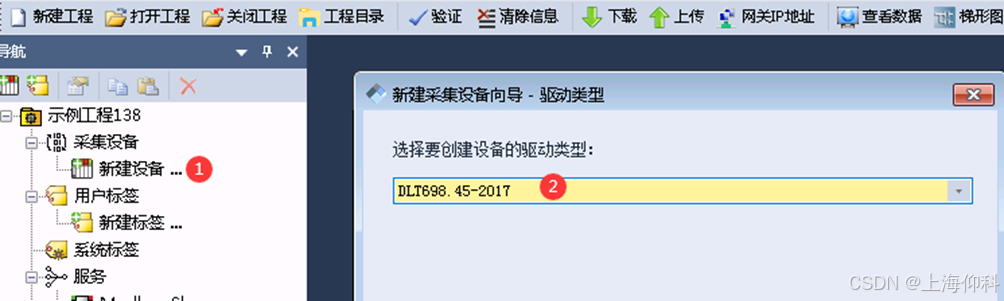

2. 新建設備，選擇DLT698協議。

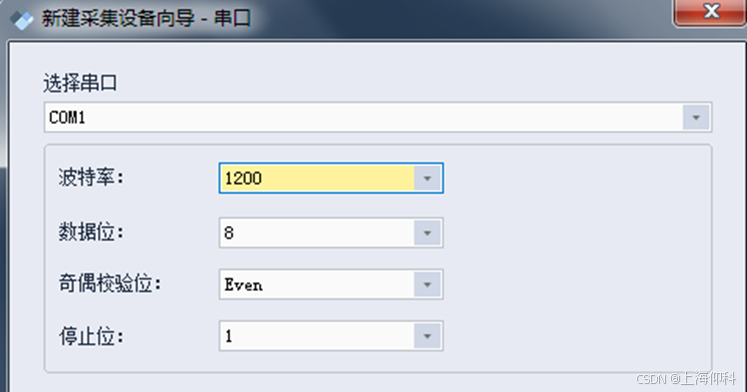

3. 選擇和電表連接的網關上的串口。波特率設置成和電表保持一致。以實際電表的波特率為準，一般是1200或者2400，偶校驗。有的電表是9600.

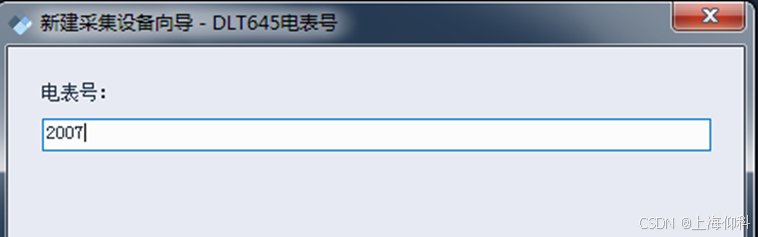

4. 輸入12位的電表表號。必須是12位。不能確認可找電表廠家確認。如果網關只連接了一個電表，也可以輸入AAAAAAAAAAAA，作為廣播表號進行單個電表測試。

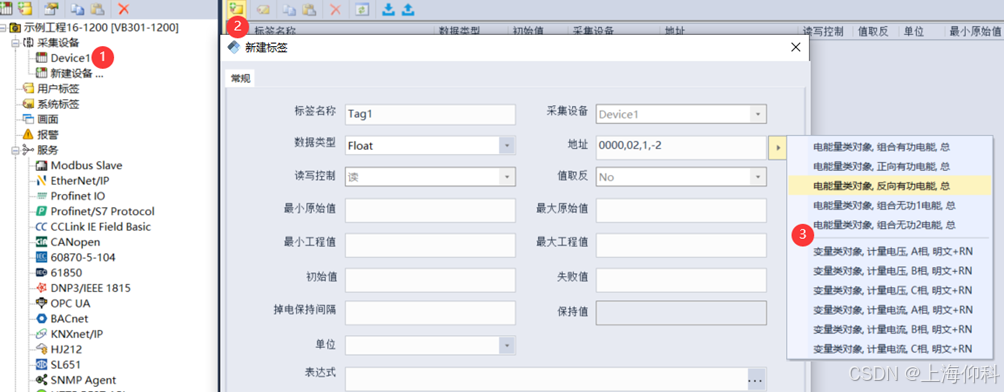

5. 按如下順序，添加要采集的數據?？商砑佣鄠€數據。

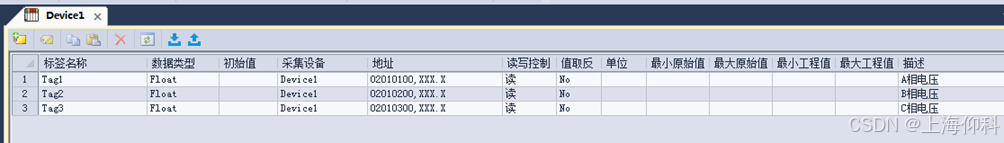

6. 如下為采集電表的三相電壓。

7. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 啟用IEC104協議轉發數據

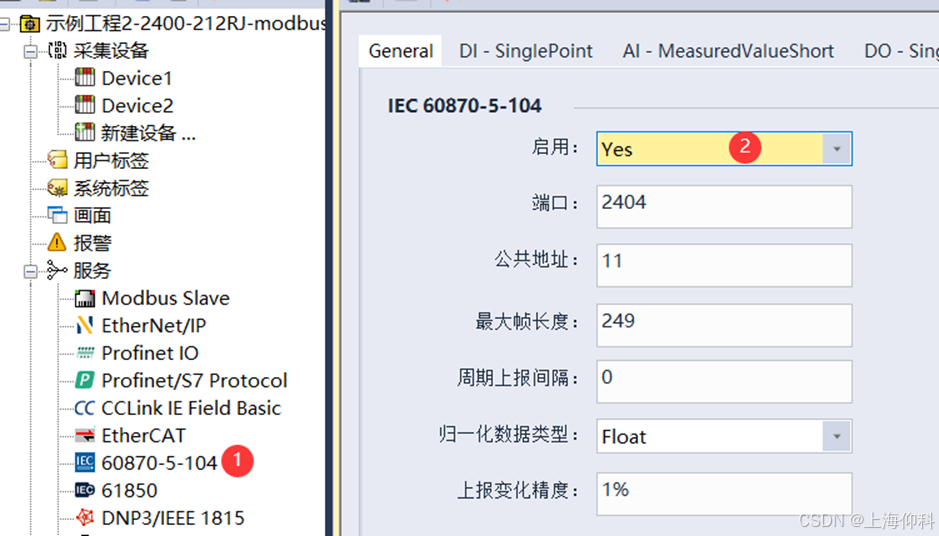

1. 啟用IEC104服務

2. 參數說明。
   參數 說明
   啟用 Yes，啟動104功能
   端口 2404。網關偵聽端口，使用默認即可。
   公共地址 11，可修改
   最大幀長度 249，使用默認即可
   周期上報間隔 單位是秒。0是不定期上報。周期定時上報。
   歸一化數據類型 Float，使用默認即可
   上報變化精度 數據變化超過設定程度后，立即上報。周期上報的設置不影響變化上報。

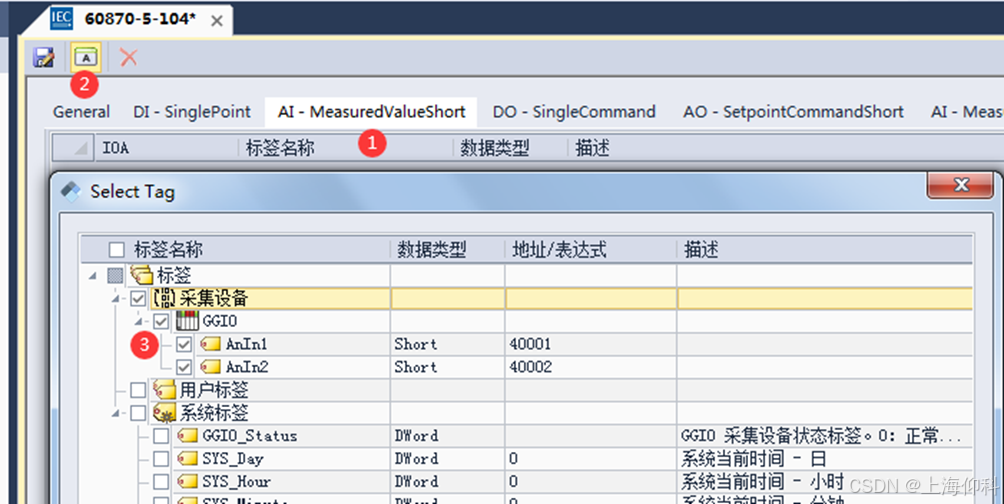

3. 添加要轉發的數據。


類型 說明
DI-SinglePoint 遙信 - 單點。地址范圍：1-16384（十進制）
AI-MeasuredValueShot 遙測 - 短浮點。地址范圍：16385-20480
DO-SigleCommand 遙控 - 單點。地址范圍：24577-24832
AO-SetpointCommandShort 遙調 - 短浮點。地址范圍：25089-25600
AI-MeasuredValueNormalized 遙測 - 歸一化
AO-SetpointCommandNormaliezed 遙調 - 歸一化
COUNTER-IntegratedTotals 遙脈 – 電度量

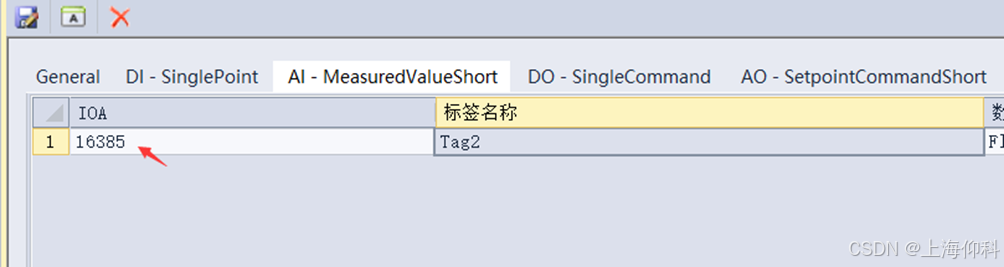

4. 修改點位地址信息。推薦先添加一個點位，然后手動把點位地址修改成自己需要的，然后在添加后續的點位，后續的點位會在此地址上依次累加。

5. 設置完成后，點擊菜單“下載”，把工程下載到網關中。

6 測試網關的104功能

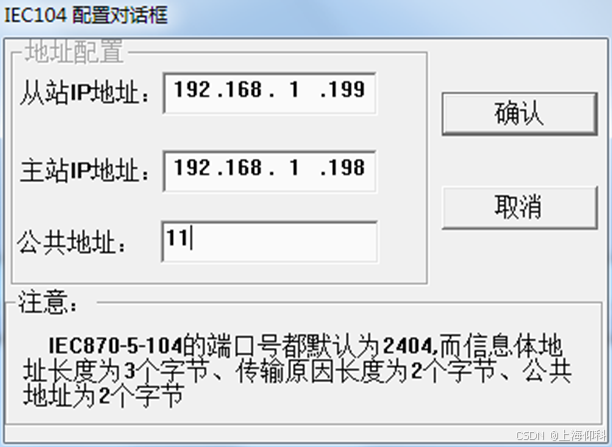

1. 在電腦上打開PMA軟件，選擇菜單欄“文件—協議配置—IEC870-5-104規約”，從站IP為網關IP地址，主站IP為電腦IP，公共地址與VS軟件中配置一致。

2. 選擇菜單欄“運行模式—模擬主站”

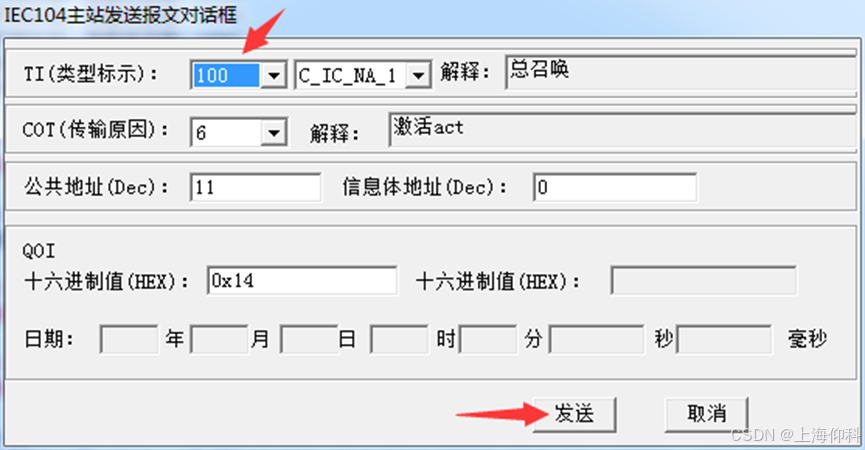

3. 選擇菜單欄“端口配置—連接”。然后選擇菜單欄“IEC104主站控制—更多報文發送”，TI選擇100，點擊“發送”。

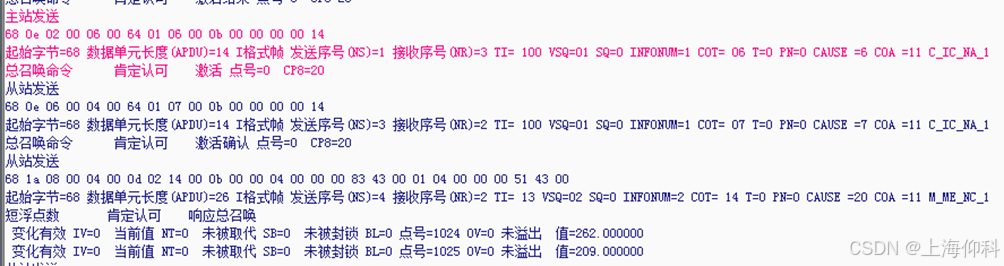

4. 可在消息框中收到網關返回的數據。


7 網關通過4G連接104平臺

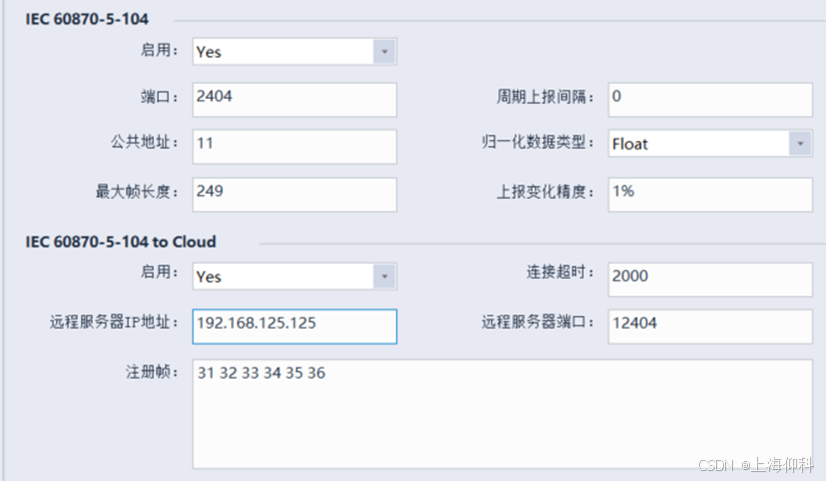

1. 網關通過4G連接104平臺，則網關作為socket的客戶端，此時需要開啟如下的“to Cloud”功能


選項 說明
兩個啟用 都設置成Yes
端口 2404.默認，不能修改。
遠程服務器IP和端口 填寫104平臺的IP和端口
注冊幀 網關和平臺建立連接后，發送的注冊幀數據。填寫16進制數據。
如填寫 31 32 33 34 35 36。則網關和平臺建立連接后，會發送字符串“123456”給平臺。

2. 配置完成后，點擊下載，把工程下載到網關中。

8 其他說明

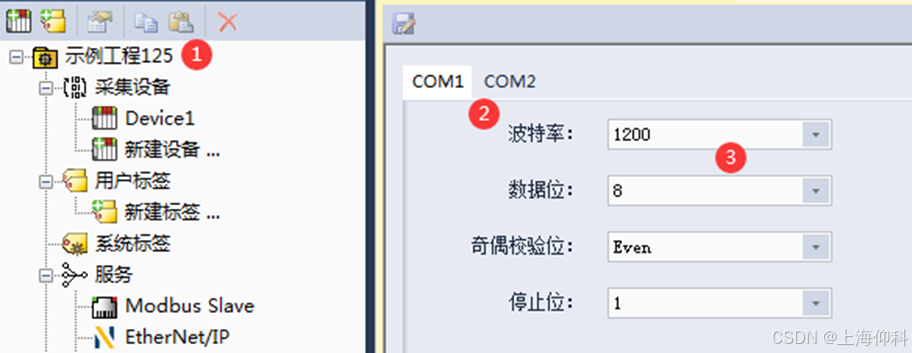

1. 如下可以修改網關串口的波特率。

2. 如果不能采集到電表的數據?？稍跈z查一下這幾個參數配置。1）網關和電表的波特率是否一致。一般電表是1200或者2400，偶檢驗。2）電表的表號是否正確。如果不能確定，可以輸入12個A，進行測試。
3. 有的698電表是9600，偶校驗的配置。表號是電表標簽No.的后10位加00組成12位表號。

9 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。

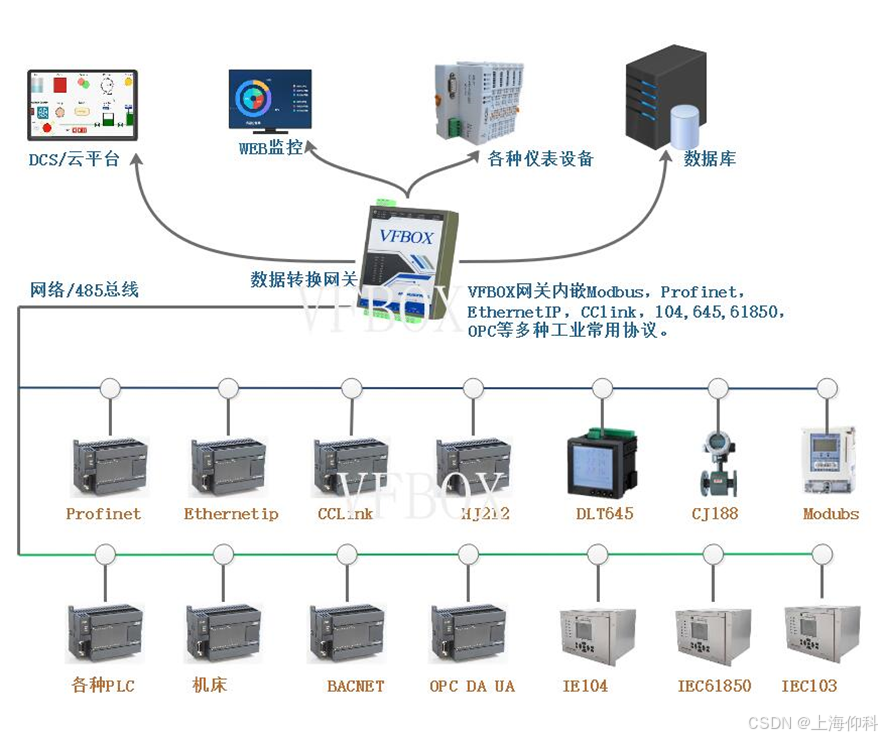

5. 網關運行架構如下
