在電子設計領域，高速、低功耗的A/D轉換器一直是工程師們追求的目標。今天，我們就來深入探討一下TI公司的ADC083000，一款8位、3GSPS的高性能、低功耗A/D轉換器，看看它在實際應用中能為我們帶來哪些驚喜。

文件下載：adc083000.pdf

核心特性與卓越性能

高性能架構

ADC083000采用了校準折疊內插架構，這種架構能實現7.2有效位，大大減少了比較器數量和功耗。內插技術進一步減少了前端放大器的需求，降低了輸入信號的負載和功耗。同時，片上校準還減少了折疊架構常見的INL彎曲問題，使得該轉換器成為一款高速、高性能、低功耗的理想選擇。

精準轉換與范圍控制

該轉換器能將模擬輸入信號在1.0 GSPS至3.0 GSPS的速度下數字化為8位。當差分輸入電壓低于負滿量程時，輸出字全為零；高于正滿量程時，輸出字全為一。同時，OR輸出會在輸出代碼超出滿量程時被激活，方便我們及時了解輸入信號的狀態。

出色的動態參數

在Nyquist頻率范圍內，ADC083000的動態參數表現出色。在748 MHz輸入信號和3 GHz采樣率下，能實現7.0的有效位數（ENOB），并提供$10^{-18}$的字錯誤率，確保了數據轉換的準確性和穩定性。

功能模塊詳解

校準機制

ADC083000在上電時會自動進行校準，也支持用戶手動觸發。校準過程能微調100Ω模擬輸入差分終端電阻，最小化滿量程誤差、偏移誤差、DNL和INL，從而提高SNR、THD、SINAD（SNDR）和ENOB。需要注意的是，當FSR引腳狀態改變時，用戶必須重新進行校準。在校準過程中，OR輸出可能會被激活，且輸出數據無效。

輸入采集

數據在CLK引腳的上升和下降沿都能被采集，經過一定的時鐘周期后，數字等效數據會在相應的輸出總線上出現。ADC083000的設計使得它能在很寬的頻率范圍內實現良好的SINAD/ENOB響應。

控制模式

該轉換器提供了正?？刂颇Ｊ胶蛿U(kuò)展控制模式。在正常模式下，用戶通過控制引腳進行配置和控制；在擴展控制模式下，用戶可以通過串行接口和6個內部寄存器實現更豐富的配置和控制選項。兩種模式的選擇需要固定，不建議在設備運行時動態切換。

時鐘與輸出

ADC083000的采樣時鐘CLK具有可選的占空比校正功能，能確保在較寬的占空比范圍內穩定工作。輸出方面，它提供了單數據速率（SDR）和雙數據速率（DDR）兩種選擇，方便用戶根據實際需求進行配置。同時，輸出數據可以在輸出數據時鐘（DCLK）的正或負邊沿進行轉換，提高了數據采集的靈活性。

應用要點與注意事項

參考電壓與模擬輸入

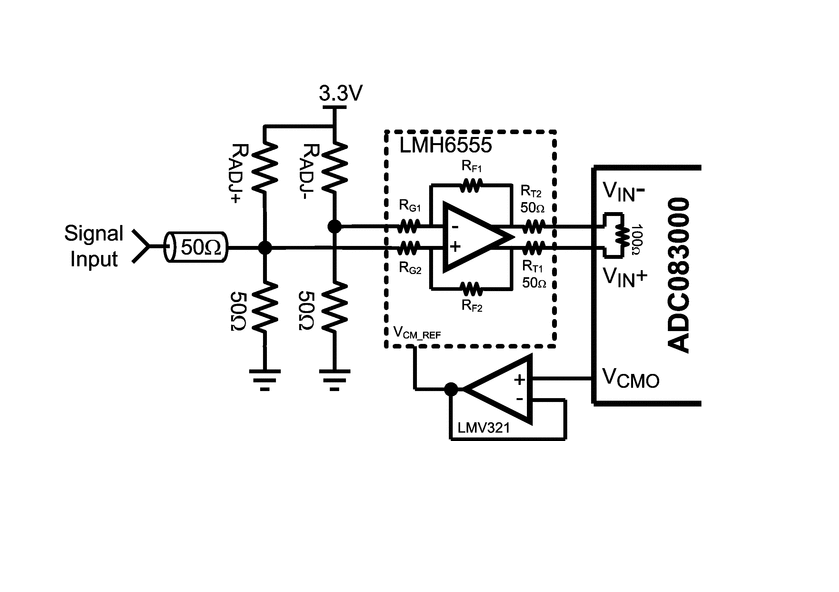

ADC083000的參考電壓來自內部帶隙參考，用戶可以通過$V_{BG}$引腳獲取。在使用時，需要注意該引腳的輸出電流能力，并根據需要進行緩沖。模擬輸入是差分輸入，建議使用差分信號源。輸入信號可以采用交流或直流耦合方式，但需要注意輸入共模電壓的范圍，以確保最佳性能。

采樣時鐘輸入

采樣時鐘輸入必須是交流耦合的差分信號，且要注意輸入時鐘的電平范圍和占空比。為了避免抖動引起的噪聲，時鐘源應具有低rms抖動。同時，輸入時鐘線應盡量短，并與其他線路隔離，以確保信號的穩定性。

電源與熱管理

A/D轉換器對電源的穩定性要求較高，因此需要對$V{A}$和$V{DR}$電源引腳進行適當?shù)呐月诽幚怼Ｍ瑫r(shí)，要注意電源的隔離，避免數字噪聲耦合到模擬部分。在熱管理方面，由于ADC083000的功耗較高，需要采取有效的散熱措施，如使用散熱片和熱過孔，以確保芯片的可靠性。

常見應用誤區

在使用ADC083000時，需要避免一些常見的應用誤區，如在擴展控制模式下未正確寫入所有寄存器、輸入信號超出電源軌、模擬輸入共模電壓不正確等。這些問題可能會導致設備性能下降甚至損壞，因此需要特別注意。

總結

ADC083000憑借其高性能、低功耗的特點，以及豐富的功能和靈活的配置選項，成為了高速數據采集和處理領域的理想選擇。在實際應用中，只要我們充分了解其特性和注意事項，合理設計電路，就能充分發揮其優勢，為我們的項目帶來出色的性能表現。你在使用類似的A/D轉換器時，遇到過哪些挑戰呢？歡迎在評論區分享你的經驗和見解。
