在石油勘探與測井領域，井下儀器的工作環境極為惡劣，高溫、高壓、強振動是常態。尤其是隨著鉆井深度的增加，井下溫度可輕松超過150℃，甚至接近200℃。因此，對電源模塊的耐高溫性能提出了極高要求。LMPA40-48S33三相AC/DC電源模塊正是為這類極端環境設計的高可靠性電源解決方案。

一、產品概述
LMPA40系列是一款專為高溫環境開發的三相AC/DC電源模塊，其工作溫度范圍達-40℃～+175℃，最高可承受+185℃的外殼基板溫度。該模塊通常掛接在MWD（隨鉆測量）三相泥漿渦輪發電機之后，將不穩定的三相交流電轉換為穩定的33VDC直流輸出，最大輸出功率為40W。

二、技術特點與優勢
1.寬溫工作能力
支持-40℃～+175℃工作溫度，適應井下高溫環境。
外殼基板最高可承受+185℃，確保在極端溫度下穩定運行。
2.高效率與低功耗
典型轉換效率達85%，靜態功耗≤1.5W，節能且發熱量低。
3.高可靠性設計
具備欠壓、過壓、短路等多重保護功能。
抗震性能強，可承受40G、0~800Hz的振動。
4.轉速測量功能
提供轉速測量輸出信號（脈沖電平3.3V），可用于監測渦輪發電機轉速。
5.電氣隔離
輸入與輸出之間具備1000VDC隔離電壓，提升系統安全性。

三、在石油測井中的應用場景
1.隨鉆測量系統（MWD）
在MWD系統中，泥漿渦輪發電機將泥漿流動的機械能轉化為三相交流電。LMPA40模塊負責將其轉換為穩定的直流電，為井下傳感器、數據采集板、通信模塊等供電。
2.井下儀器供電
包括：
電阻率測井儀
伽馬測井儀
聲波測井儀
核磁共振測井儀
這些儀器對電源的穩定性、紋波、精度要求極高，LMPA40模塊的低紋波（≤1%）、高精度（≤±5%）等特性完全滿足需求。
3.轉速監測與控制系統
通過模塊提供的轉速輸入（Fin）與輸出（FoutH/FoutL），系統可實時監測渦輪轉速，優化鉆井參數，提高鉆井效率與安全性。

四、安裝與接線說明

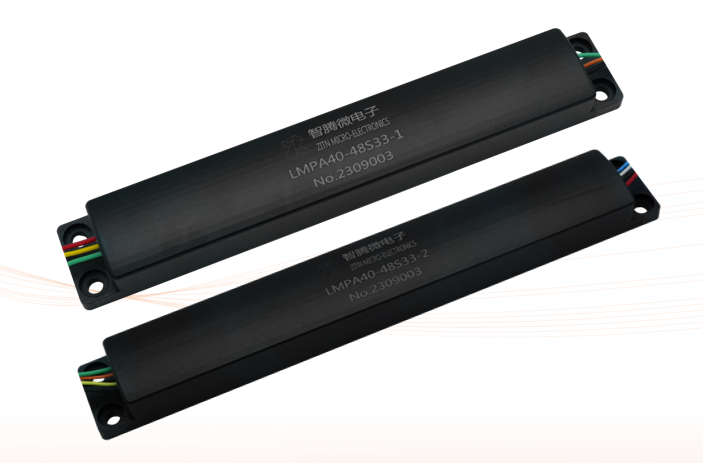

LMPA40模塊分為兩個子模塊：
三相整流模塊（LMPA40-48S33-1）：負責三相交流輸入與整流。
電壓轉換模塊（LMPA40-48S33-2）：負責DC-DC轉換與輸出。
引線采用高溫安裝線，部分引腳預留50cm長度，便于井下布線與連接。

五、總結
LMPA40-48S33三相AC/DC電源模塊憑借其高溫耐受性、高可靠性、高效率和豐富的保護功能，已成為石油測井井下儀器中不可或缺的電源核心。它不僅保障了井下設備在極端環境下的穩定運行，也推動了石油勘探技術向更深、更高溫地層的發展。
