175℃高溫環境的AC/DC電源是專為極端惡劣工況設計的特殊電源，其技術門檻和成本都遠高于普通商用或工業用電源。下面將從應用場景、技術挑戰、關鍵技術要點和未來趨勢四個方面來詳細闡述。

一、主要應用場景
175℃高溫電源的核心應用領域，都是環境極其苛刻，普通電子產品無法正常工作的場合。

1.石油與天然氣勘探
隨鉆測量系統：在鉆探過程中，安裝在鉆頭附近的電子設備需要實時收集并上傳地質數據和鉆井參數。井下溫度隨著深度增加而急劇上升，在深井或超深井中，175℃（甚至更高）的“井下高溫”是常態。如ZITN的LMPA系列ACDC三相交流電源模塊，可以在井下隨鉆工具實現40W/300W/600W的穩定供電。
測井工具：用于在鉆井完成后對地層進行詳細評估的儀器，同樣面臨高溫高壓的挑戰。

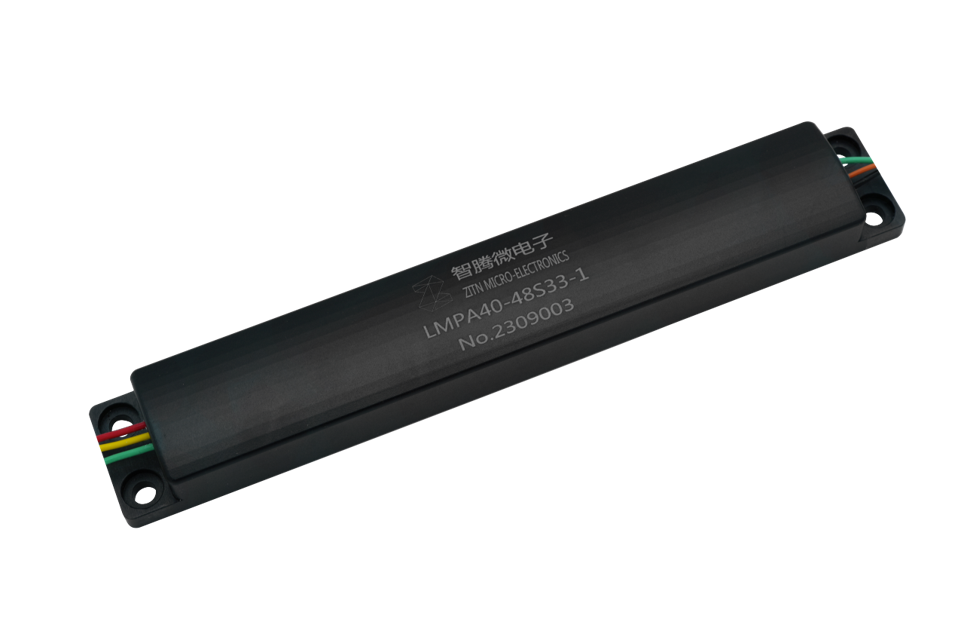

LMPA系列40W ACDC三相交流電源

2.航空航天與國防
航空發動機附近設備：安裝在發動機艙或機身的某些區域的電子設備，會長時間暴露在極高的環境溫度下。
導彈制導系統：導彈在高速飛行時，氣動加熱會導致彈體溫度極高，其內部的電源和電子系統必須具備耐高溫能力。
太空探測：在某些星球（如金星）表面或靠近太陽的探測任務中，設備需要承受極端高溫。

3.汽車領域（尤其是電動汽車）
直接安裝在發動機或變速箱上：為了減少線束長度和重量，一些電源或控制器會被集成到熱源附近。
電動汽車電機驅動器：電機在高速高負載運行時會產生大量熱量，其附近的電源轉換器（如為柵極驅動器供電的隔離電源）需要承受高溫。
剎車系統：特別是電子機械剎車系統，在頻繁制動時會產生高溫。

4.工業領域
冶金與鑄造：在熔爐、熱處理設備附近的監控或控制設備。
地?zé)崮茉矗旱責岚l(fā)電站中的井下設備和地表高溫區域的監控系統。

二、面臨的主要技術挑戰
在175℃高溫下，幾乎所有電子元件的特性都會發生劇烈變化，帶來巨大挑戰：

1.半導體器件性能衰減
漏電流急劇增加：MOSFET、二極管的漏電流會隨溫度呈指數級增長，導致效率下降、發熱加劇，甚至熱失控。
閾值電壓/導通電壓下降：導致開關特性變化，控制環路不穩定。
載流子遷移率降低：導致導通電阻和開關損耗增加。

2.磁性元件（電感、變壓器）性能變化
磁芯損耗增加：鐵氧體等常用磁芯材料在高溫下?lián)p耗會大幅上升，效率降低。
飽和磁通密度下降：高溫下磁芯更容易飽和，導致電感值驟降，電流失控。
繞組電阻增加：銅線的電阻隨溫度升高而增加，導致銅損加大。

3.電容器的壽命與穩定性
這是最薄弱的環節之一。普通電解電容在105℃以上壽命急劇縮短，根本無法工作。陶瓷電容的容值在高溫和高直流偏壓下會發生顯著變化。薄膜電容和鉭電容（經過特殊篩選）是常見選擇，但也需要特別關注其電壓和紋波電流額定值在高溫下的降額。

4.封裝與材料可靠性
焊點疲勞：不同材料的熱膨脹系數不匹配，在溫度循環下會導致焊點開裂。
封裝材料老化：PCB板材、絕緣材料、硅凝膠等可能在高溫下加速老化、碳化、失去絕緣性。
熱管理：在如此高的環境溫度下，如何將器件內部產生的熱量有效地散發出去是巨大難題，通常只能依靠系統級散熱。

三、實現175℃高溫電源的關鍵技術
要克服上述挑戰，需要從器件選型、電路設計和系統集成等多個層面進行專門設計：

1.寬禁帶半導體器件
碳化硅和氮化鎵是絕對的主角。相比傳統硅器件，它們具有：
更高的禁帶寬度：天生具有更低的本征載流子濃度，因此高溫漏電流小得多。
更高的結溫能力：SiC器件通?？晒ぷ髟?00℃以上，甚至250℃。
更高的開關頻率：有助于減小無源元件（電感、電容）的體積，但高頻也會帶來新的挑戰。

2.高溫專用無源元件
電容：優先選用高溫陶瓷電容、金屬化聚丙烯薄膜電容或經過特殊篩選和測試的鉭電容。
磁性元件：使用高溫鐵氧體（如PC95）或粉末磁芯。繞組需采用高溫漆包線。
電阻：使用金屬膜電阻或厚膜電阻。

3.高溫PCB板材
避免使用普通的FR-4材料（玻璃化轉變溫度Tg通常在130-140℃）。需要使用高溫FR-4、聚酰亞胺或陶瓷基板。這些材料具有更高的Tg點，能保證在175℃下仍保持良好的機械和電氣性能。

4.穩健的電路拓?fù)渑c控制策略
選擇對元件參數變化不敏感的諧振拓?fù)?，或?jīng)過精心設計和補償?shù)腜WM拓?fù)??？刂艻C本身也需要是高溫級的，或者采用分立元件搭建控制電路。設計時需進行大量的高溫仿真和測試，確保在整個溫度范圍內（-55℃到+175℃）的穩定性和性能。

5.先進的封裝與熱設計
采用灌封膠或硅凝膠進行保護，以提高機械強度、絕緣性和導熱性。在無法有效散熱的情況下，設計理念是“耐高溫”而非“散熱”，即確保所有元件都能在175℃的環境溫度下正常工作，而不是試圖將內部溫度降下來。

四、總結與未來趨勢
1.總結：175℃高溫AC/DC電源是面向極端環境應用的高可靠性、高成本特種電源。其核心在于選用SiC/GaN等寬禁帶器件和經過認證的高溫?zé)o源元件，并通過特殊的系統設計和嚴格的工藝來保證其在壽命周期內的穩定運行。
2.未來趨勢：
集成化：出現更多集成了控制器、驅動器和功率器件的高溫電源模塊，簡化客戶設計。
標準化：隨著電動汽車和航空航天需求的增加，可能會催生更多標準化的高溫電源產品。
新材料：如氧化鎵等新一代半導體材料，以及性能更優的磁芯和介電材料，將繼續推動高溫電源的性能邊界。
數字控制：采用耐高溫的數字信號處理器或微控制器，實現更智能、更靈活的控制算法，以自適應地補償參數變化。

總而言之，175℃高溫AC/DC電源是現代工業向極端環境拓展的“動力心臟”，其技術水平直接決定了相關高端裝備的性能與可靠性。
