探秘HDMI2C1 - 5DIJ：HDMI 1.3 Tx控制鏈路的保護與增強利器

在電子設計領域，HDMI接口的應用極為廣泛，而對于HDMI 1.3 Tx控制鏈路的設計，如何保障信號穩定、設備安全是工程師們需要重點考慮的問題。今天我們就來深入了解一款名為HDMI2C1 - 5DIJ的芯片，看看它能為我們帶來哪些驚喜。

文件下載：HDMI2C1.pdf

一、產品概述

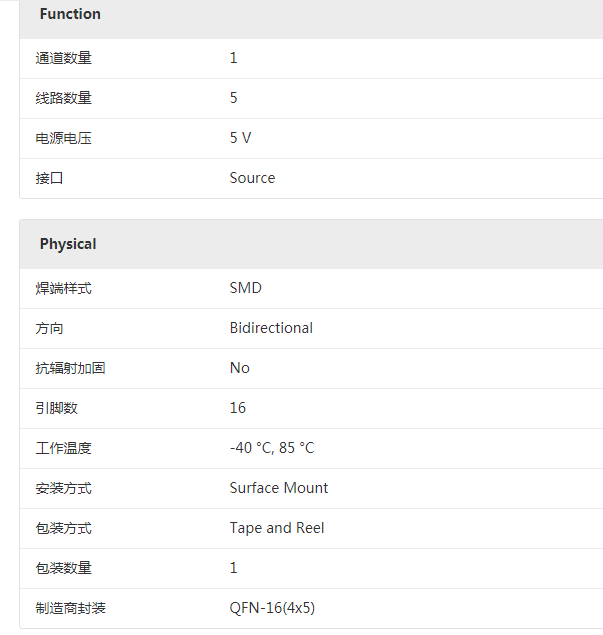

HDMI2C1 - 5DIJ是一款專門為HDMI 1.3發射機控制鏈路設計的全集成ESD保護、電平轉換設備和信號增強器。它就像一個忠誠的衛士，能在復雜的環境中為HDMI設備保駕護航，確保信號的穩定傳輸。該芯片采用16引腳QFN封裝，布線簡單，是一款即插即用的設備，能讓HDMI設計師輕松滿足HDMI 1.3 CTS在寬溫度范圍內的嚴格要求。

二、產品特性

1. 寬溫度范圍兼容性

該芯片符合HDMI 1.3標準，能在 -40°C 至 85°C 的寬溫度范圍內穩定工作。這意味著它可以適應各種不同的使用環境，無論是在寒冷的北方還是炎熱的南方，都能保證HDMI設備的正常運行。大家在設計戶外或工業環境使用的HDMI設備時，這個特性是不是就顯得尤為重要了呢？

2. ESD保護功能強大

它為CEC、DDC、5V和HPD提供8kV接觸式ESD保護。ESD（靜電放電）是電子設備面臨的常見威脅，可能會損壞芯片和其他敏感元件。有了如此強大的ESD保護，就能大大提高HDMI設備的可靠性和穩定性，減少因靜電問題導致的故障。

3. 集成多種電路

• I2C雙向整形電路和電平轉換器：集成的I2C雙向整形電路可以對信號進行整形，確保信號的質量；電平轉換器則能實現不同電平之間的轉換，使芯片可以與各種不同電壓的設備兼容。
• 帶dV/dt限制器的CEC雙向電平轉換器：CEC（消費電子控制）是HDMI接口的一項重要功能，該芯片的CEC雙向電平轉換器帶有dV/dt限制器，能更好地控制信號的變化率，提高CEC信號的穩定性。

4. 低電壓連接支持

支持直接連接低至1.8V的HDMI ASIC，這為設計低功耗的HDMI設備提供了可能。在如今追求節能環保的時代，低電壓設計可以降低設備的功耗，延長電池續航時間，是不是很符合市場需求呢？

5. 多重保護機制

• I/O引腳反驅動電流保護：所有I/O引腳都具備反驅動電流保護功能，防止電流反向流動對芯片造成損壞。
• 5V輸出的HDMI短路和過流保護：能有效保護芯片和其他設備免受短路和過流的影響，提高系統的安全性。

6. 長電纜驅動能力

支持長HDMI電纜驅動，即使在使用較長電纜時，也能保證信號的穩定傳輸，避免信號衰減和失真。這對于需要遠距離傳輸HDMI信號的應用場景非常有用，比如大型會議室、展覽館等場所。

7. 小間距封裝

采用500μm間距的封裝，體積小巧，適合在空間有限的電路板上使用，為設計人員提供了更多的布局選擇。

三、產品優勢

1. 系統級ESD標準合規

在系統層面上，該芯片能夠保證符合最嚴格的ESD標準，為超敏感的HDMI ASIC提供全面保護。這意味著工程師在設計HDMI設備時，可以更加放心地使用各種高性能的ASIC，不用擔心ESD問題對其造成損害。

2. 信號優化

在連接器層面，能夠保證HDMI控制信號的形狀得到優化，同時還具備信號增強功能，支持長HDMI電纜。這可以提高信號的質量和傳輸距離，讓用戶在使用HDMI設備時獲得更好的視覺體驗。

3. 高度集成

它可以作為HDMIULC6 - xxx6超寬帶ESD保護TMDS鏈路的配套芯片，也可以與意法半導體的STixxxx HDMI高清解碼器配合使用。這種高度集成的設計可以減少電路板上的元件數量，降低成本，提高系統的可靠性。

4. 標準合規

符合IEC61000 - 4 - 2等級4和JESD22 - A114D等級2等標準，這表明該芯片在電磁兼容性和靜電放電保護方面具有較高的性能，能夠滿足不同應用場景的需求。

四、應用場景

HDMI2C1 - 5DIJ適用于消費和計算機電子領域，常見的應用場景包括HD機頂盒、DVD和平板電視機、PC顯卡等。這些設備都對HDMI接口的性能和穩定性有較高的要求，而該芯片正好可以滿足這些需求，為用戶提供清晰、穩定的高清視頻和音頻信號。

HDMI2C1 - 5DIJ芯片以其豐富的特性、顯著的優勢和廣泛的應用場景，為HDMI 1.3 Tx控制鏈路的設計提供了一個優秀的解決方案。電子工程師們在進行相關設計時，可以考慮使用這款芯片，以提高產品的性能和可靠性。大家在實際應用中有沒有遇到過類似芯片的使用問題呢？歡迎在評論區分享交流。
