高速CMOS邏輯雙可重觸發單穩態多諧振蕩器：CD54/74HC123、CD54/74HCT123、CD74HC423、CD74HCT423深度解析

在電子設計領域，單穩態多諧振蕩器是一種常用的電路元件，它能產生精確的脈沖信號，在定時、計數、脈沖整形等方面發揮著重要作用。今天我們要深入探討的是Harris Semiconductor推出的CD54/74HC123、CD54/74HCT123、CD74HC423、CD74HCT423這幾款高速CMOS邏輯雙可重觸發單穩態多諧振蕩器。

文件下載：CD74HCT123MT.pdf

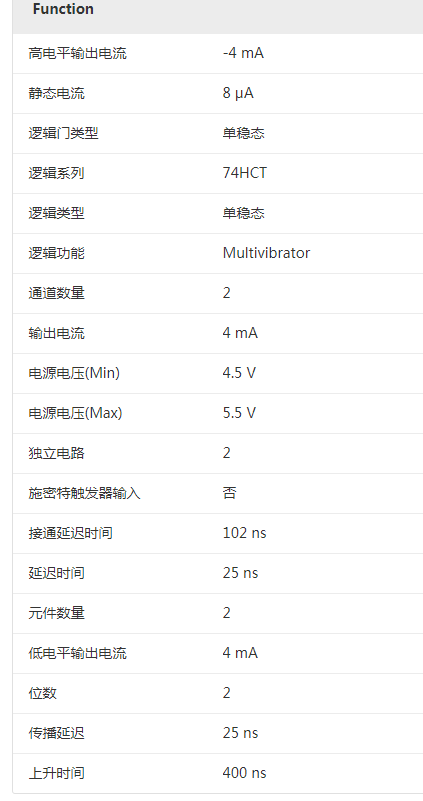

一、產品概述

這幾款器件是雙單穩態多諧振蕩器，具備可重觸發功能，并且?guī)в袕臀欢?。它們的主要區別在于，123類型可以由負到正的復位脈沖觸發，而423類型則不具備這一特性。這些器件的輸出脈沖寬度可以通過外部電阻（$R{X}$）和外部電容（$C{X}$）進行控制，從而實現較寬范圍的脈沖寬度調節。

二、產品特性亮點

（一）功能特性

1. 復位功能強大：覆蓋性復位可終止輸出脈沖，這在需要精確控制脈沖時長的應用中非常實用。例如，在一些對脈沖時間要求嚴格的通信系統中，當需要提前結束脈沖時，復位功能就能派上用場。
2. 靈活的觸發方式：可以從上升沿或下降沿觸發，為設計提供了更多的靈活性。工程師可以根據具體的信號特點和系統需求，選擇合適的觸發方式。
3. 緩沖輸出：Q和Q緩沖輸出，能提供更好的信號驅動能力，確保信號在傳輸過程中的穩定性。
4. 獨立復位：每個單穩態多諧振蕩器都有獨立的復位端，方便對不同的電路部分進行單獨控制。
5. 寬范圍輸出脈沖寬度：通過調整$R{X}$和$C{X}$，可以實現較寬范圍的輸出脈沖寬度，滿足不同應用場景的需求。
6. 施密特觸發器輸入：A和B輸入都采用了施密特觸發器，能有效提高電路的抗干擾能力，使電路在復雜的電磁環境中也能穩定工作。

（二）電氣特性

1. 高扇出能力：在不同的輸出類型下，具有不同的扇出能力。標準輸出可驅動10個LSTTL負載，總線驅動輸出可驅動15個LSTTL負載，能滿足不同規模電路的驅動需求。
2. 寬工作溫度范圍：工作溫度范圍為 -55°C 到 125°C，適用于各種惡劣的工業和環境條件。
3. 平衡的傳播延遲和轉換時間：能保證信號在電路中的傳輸速度和穩定性，減少信號失真。
4. 低功耗：與LSTTL邏輯IC相比，顯著降低了功耗，符合現代電子設備對低功耗的要求。
5. 不同類型的工作電壓范圍：HC類型可在2V到6V的電壓下工作，具有較高的噪聲抗擾度；HCT類型則在4.5V到5.5V的電壓下工作，與LSTTL輸入邏輯直接兼容，同時也具備CMOS輸入兼容性。

三、工作原理與真值表

（一）工作原理

這些器件的工作原理基于單穩態多諧振蕩器的基本原理，通過外部的$R{X}$和$C{X}$來控制輸出脈沖的寬度。當觸發信號到來時，電路進入暫穩態，輸出脈沖開始，直到滿足復位條件或暫穩態時間結束，輸出脈沖終止。

（二）真值表

其中，H表示高電壓電平，L表示低電壓電平，X表示無關。通過真值表，我們可以清晰地了解輸入信號與輸出信號之間的邏輯關系，從而更好地進行電路設計。

四、電氣參數與規格

（一）絕對最大額定值

在設計電路時，必須確保器件的工作參數在這些絕對最大額定值范圍內，否則可能會導致器件損壞。

（二）熱信息

不同封裝的熱阻不同，例如E(PDIP)封裝的熱阻為67°C/W，M(SOIC)封裝為73°C/W等。同時，最大結溫為150°C，最大存儲溫度范圍為 -65°C 到 150°C。了解這些熱信息對于合理選擇封裝和進行散熱設計非常重要。

（三）工作條件

HC類型的工作電壓范圍為2V到6V，HCT類型為4.5V到5.5V。輸入和輸出電壓也有相應的要求，輸入上升和下降時間在不同電壓下有不同的最大值限制。這些工作條件是保證器件正常工作的基礎，設計時必須嚴格遵守。

（四）DC電氣規格

包括高、低電平輸入電壓、高、低電平輸出電壓、輸入泄漏電流、靜態器件電流等參數。這些參數在不同的溫度和電壓條件下會有所變化，設計時需要根據具體的應用場景進行考慮。例如，在不同的負載類型（CMOS負載和TTL負載）下，輸出電壓的數值會有所不同。

（五）開關規格

在輸入$t{r}$，$t{f}$ = 6ns，$R{X}$ = 10KΩ，$C{X}$ = 0的條件下，給出了觸發傳播延遲、復位傳播延遲、輸出轉換時間等參數。這些參數反映了器件的開關速度和信號傳輸延遲，對于高速電路設計至關重要。

五、測試電路與波形

文檔中給出了多個測試電路和波形圖，如輸出脈沖控制使用復位輸入（R）的波形圖、觸發單穩態的波形圖等。通過這些測試電路和波形，我們可以更直觀地了解器件的工作過程和性能特點，同時也可以用于驗證電路設計的正確性。

六、封裝信息

提供了多種封裝選項，包括CDIP、PDIP、SOIC、SOP、TSSOP等。不同的封裝在引腳數量、尺寸、熱性能等方面有所不同，工程師可以根據實際需求選擇合適的封裝。例如，對于空間要求較高的應用，可以選擇尺寸較小的SOIC或TSSOP封裝；對于需要更好散熱性能的應用，可以選擇PDIP封裝。

在使用這些器件時，需要注意靜電放電問題，遵循正確的IC處理程序。同時，TI對提供的技術和可靠性數據等資源“按原樣”提供，不承擔任何明示或暗示的保證責任。工程師在設計過程中需要自行承擔選擇合適產品、設計和測試應用等責任。

這幾款高速CMOS邏輯雙可重觸發單穩態多諧振蕩器具有豐富的功能和良好的電氣性能，適用于多種電子設計場景。作為電子工程師，在使用這些器件時，需要深入了解其特性和參數，結合具體的應用需求進行合理設計，以確保電路的穩定性和可靠性。你在實際應用中是否遇到過類似器件的設計難題呢？歡迎在評論區分享你的經驗和見解。
