在鋰離子電池的制造工藝中，極片輥壓是決定電池最終性能的關鍵“臨門一腳”。這一工序不僅直接關系到電極的厚度和能量密度，更深刻地重塑了電極內部的微觀結構。本文開發了一套基于真實NMC正極X射線計算機斷層掃描（XCT）圖像的3D有限元模型，將機械模擬與電化學模擬深度耦合，精確預測了輥壓過程中微觀結構的演變及其對電池質量/體積比性能的影響。

從圖像到模型：重構微觀世界

Millennial Lithium

研究團隊首先獲取了原始NMC正極的3D微觀結構圖像，利用非局部均值濾波去噪，并采用機器學習（Ilastik軟件）方法對活性物質（AM）、碳膠相（CBD）和宏觀孔隙進行了高精度分割。隨后，他們?cè)贏BAQUS軟件中建立了物理分辨的有限元模型，模擬極片在剛性輥輪下的壓縮過程。

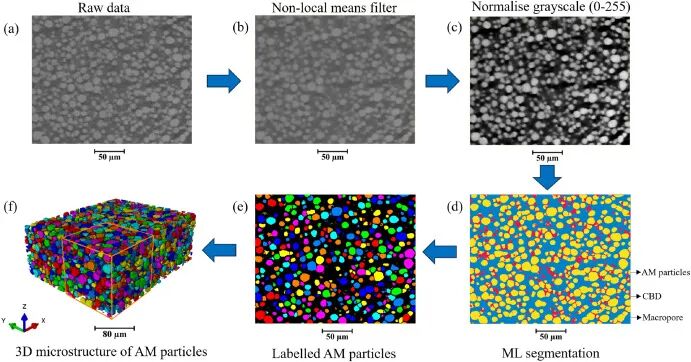

電極XCT圖像數據集的圖像處理、機器學習分割及3D重構流程圖：(a) 原始圖像數據集（亮區為活性物質或碳膠相，暗區為孔隙）；(b) 非局部均值濾波處理后的圖像；(c) 歸一化灰度處理后的圖像；(d) 機器學習分割后的圖像；(e) 標記后的活性物質顆粒；(f) 電極3D重構圖（僅顯示活性物質），橙色框?yàn)橛糜诰W(wǎng)格劃分和有限元建模的選定立方體區域

力學行為與結構演變

Millennial Lithium

模擬結果生動展示了電極在輥壓過程中的力學響應。隨著壓實程度增加，孔隙率呈現線性下降，從初始的43.8%降至50%形變下的極低水平。值得注意的是，孔隙曲折度與孔隙率之間并非簡單的線性關系，通過擬合發現其遵循特定的冪律關系。

在機械層面，模型捕捉到了顆粒的運動與變形。初期，顆粒主要發生重排；隨著壓力增大，顆粒間的接觸應力急劇上升，導致局部高應力集中，這與實際生產中觀察到的顆粒破碎現象高度吻合。

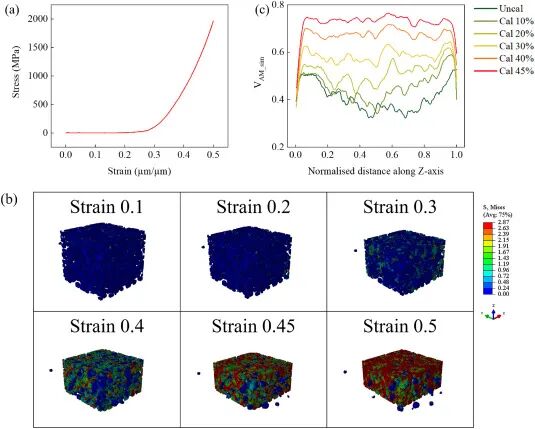

(a)輥壓過程中電極的應力-應變曲線；(b) 在應變/輥壓程度分別為10%、20%、30%、40%、45%和50%時，電極的3D變形微觀結構；(c) 輥壓過程中活性物質顆粒在電極內的體積分?jǐn)?shù)隨Z軸歸一化距離的變化

電化學性能的博弈：質量與體積的平衡

Millennial Lithium

該研究的核心貢獻在于揭示了微觀結構變化對電化學性能的雙重影響。

低倍率下（<2C）：輥壓改善了顆粒間的接觸，增強了電子導電性，對容量發揮無明顯負面影響，反而因體積減小顯著提升了體積能量密度。

高倍率下（>2C）：隨著壓實密度增加，孔隙通道變窄、曲折度增加，液相中的鋰離子擴散成為限制性因素。

模擬數據顯示，當輥壓程度超過30%（即孔隙率低于25%）時，高倍率（如5C）下的放電容量出現斷崖式下跌。這是因?yàn)橹旅艿碾姌O結構導致電解液中鋰離子濃度梯度急劇增大，引發嚴重的極化現象。

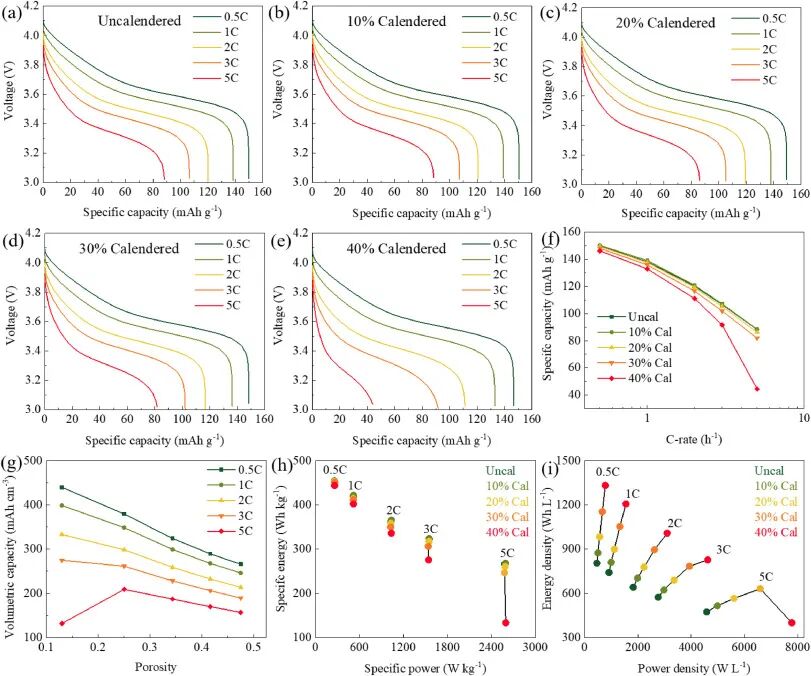

不同倍率下使用3D微觀結構的半電池模擬結果。不同輥壓程度電極的放電性能對比：(a) 未輥壓，(b) 10%輥壓，(c) 20%輥壓，(d) 30%輥壓，(e) 40%輥壓。(g) 電極額定體積比容量與孔隙率的關系對比。(h) 拉貢圖：不同倍率和輥壓程度下的質量比能量-功率分析和體積比能量-功率分析

失效機理：離子耗盡與反應不均

Millennial Lithium

為了深入探究高倍率容量衰減的根源，研究人員分析了電極內部的鋰化狀態（SOL）分布。在5C放電倍率下，重度輥壓（40%）的電極表現出極度的反應不均勻性：靠近隔膜側的活性物質反應充分，而靠近集流體側的顆粒幾乎未參與反應。這與電解液中鋰離子濃度的分布完全對應——在集流體附近，鋰離子濃度降至零，出現了嚴重的傳輸受限。

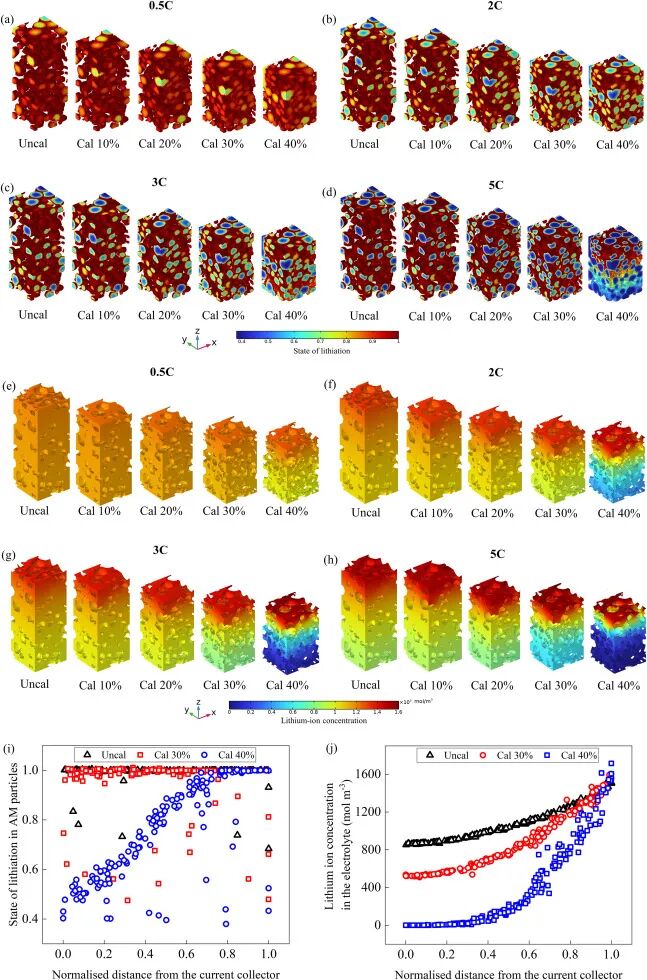

完全放電狀態下獲得的電化學參數。(a-d) 分別在0.5C、2C、3C、5C下活性物質顆粒內SOL的空間分布；(e-h) 分別在0.5C、2C、3C、5C下電解液中鋰離子濃度的空間分布；(i) 5C放電結束時，活性物質SOL隨距集流體歸一化距離的變化；(j) 5C放電結束時，未輥壓、30%及40%輥壓電極孔隙內電解液鋰離子濃度隨距集流體歸一化距離的變化

工藝優化的“黃金點”

Millennial Lithium

基于上述分析，文章提出了電極設計的優化策略。對于追求高功率與高能量密度平衡的應用場景，30%的輥壓程度（對應約25%的孔隙率和16%的CBD含量）被確認為最佳平衡點。此時，電極既能保持較高的體積比容量（約209 mAh cm?3），又能在高達5C的倍率下避免嚴重的離子傳輸瓶頸。

此外，研究還探討了增加電極厚度對性能的影響。結果表明，對于雙倍厚度的電極，必須適當增加孔隙率（如提高至35%）以緩解離子傳輸極化，否則在高倍率下容量將大幅受損。

這項工作通過“成像-建模-仿真”的閉環，不僅闡明了輥壓工藝背后的微觀物理機制，更為鋰電行業在極片孔隙率設計和工藝參數設定上提供了定量的理論依據。

原文參考：Elucidating the effect of electrode calendering on electrochemical performance using 3D image-based modelling
