在工業級嵌入式產品開發中，高溫環境是系統穩定性的“頭號殺手”。尤其是在AI推理、邊緣計算等高負載場景下，CPU、NPU、DDR等部件長時間滿載運行，溫控策略是否合理，直接決定了設備能否可靠運行。

本文以瑞芯微RK3588平臺為例，帶你深入理解thermal溫控機制，并分享一套從問題定位到策略調優的完整實戰方案。

一、典型場景-高溫死機分析

1.1硬件層面

主要表現為處理器過熱保護機制觸發。

CPU通常內置多重溫控保護策略：當芯片溫度達到第一個閾值時，會通過降低CPU頻率來減少功耗；溫度繼續升高則可能觸發更積極的降頻策略；最終當溫度達到臨界值時，系統會執行硬件復位或直接斷電。

內存子系統對溫度同樣敏感。DDR內存在高溫下容易出現位錯誤，信號完整性下降，特別是在高負載情況下更為明顯。

電源管理芯片在高溫環境下轉換效率降低，輸出電壓不穩定，可能導致處理器供電不足而宕機。

1.2軟件層面

thermal框架配置不當。Linux內核的thermal子系統負責監控溫度并執行相應的冷卻策略，如果溫控閾值設置不合理，可能導致系統在過熱時未能及時響應。

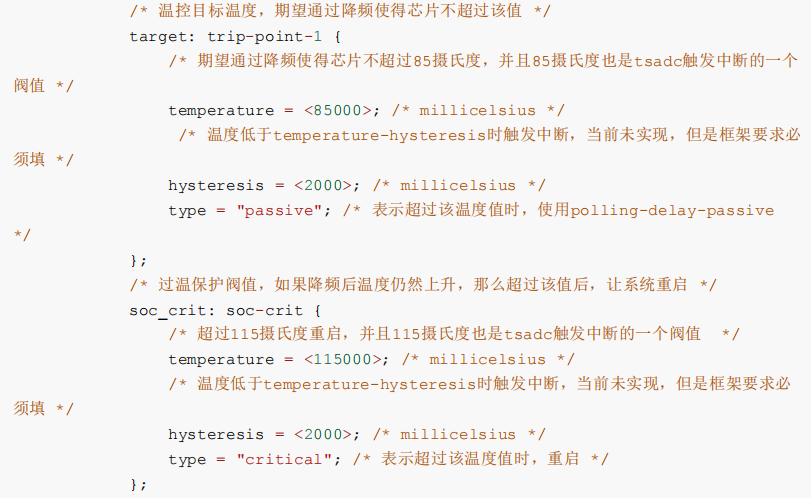

圖1 以 RK3588 為例的Termal zone 節點

二、問題定位與閉環驗證

2.1系統日志與內核信息

通過Debug串口登入系統，實時保存系統日志是定位死機問題關鍵一步。但如果系統在高溫下已經完全死機，無法通過命令行操作，可以提前配置，把日志發送到遠程服務器或保存到外部?jī)?chǔ)存卡SD卡或U盤上。這樣即使目標設備完全死機，我們?nèi)匀豢梢垣@取到死機前的最后日志。

2.2實時監控硬件狀態與溫度數據

首先需要監控CPU溫度，通過讀取thermal_zone設備節點的temp文件可以獲取當前溫度值。正常情況下，溫度升高應該觸發頻率下降，如果頻率未能及時調整，可能表明thermal或cpufreq governor配置存在問題。

查看當前CPU溫度：cat/sys/class/thermal/thermal_zone0/temp查看CPU頻率：cat/sys/devices/system/cpu/cpu*/cpufreq/cpuinfo_cur_freq查看DDR負載cat/sys/class/devfreq/dmc/load

2.3高強度壓力測試

要確保高溫性能，最我們可以用memtester和stressapptest兩種常用的內存壓力測試工具進行壓力測試。

眺望電子在量產前采用嚴苛測試方案，確保系統在85℃高溫下依然穩定：

1.CPU滿載運行72小時

2.10000次系統重啟測試

3.DDR高帶寬讀寫壓力測試72小時

通過這種全面的壓力測試，能夠有效發現產品和系統在高溫環境下的穩定性和可靠性問題。

三、溫控策略調整實戰案例

3.1預防與優化措施

選擇合適的散熱方案：根據設備功耗和使用場景，搭配散熱片、風扇等散熱裝置。

元器件選型要 “達標”：規格書標稱值經過嚴格測試驗證，雖然成本略高，但能顯著提升系統可靠性。

電源設計留有余量：高溫會降低電源效率，設計時需預留足夠的功率余量，確保供電穩定。

優化 CPU 頻率調節：高溫環境下使用更保守的 governor 配置，避免頻率驟升導致溫度快速飆升。

合理設置溫控閾值：結合芯片 datasheet 中的結溫參數，調整 thermal 子系統的被動散熱閾值和過溫保護閾值，平衡性能與穩定性。

3.2溫控策略調整實例

某場景使用眺望電子RK3588核心板 NPU資源來進行AI識別檢測，并希望高溫使用場景下能夠保持DDR最高頻工作。核心板在有風扇的情況下長時間滿負荷工作，觸發過熱閾值保護自動關機。

測得在模擬客戶極限使用場景中，無風扇的芯片中心位置溫℃達114℃！

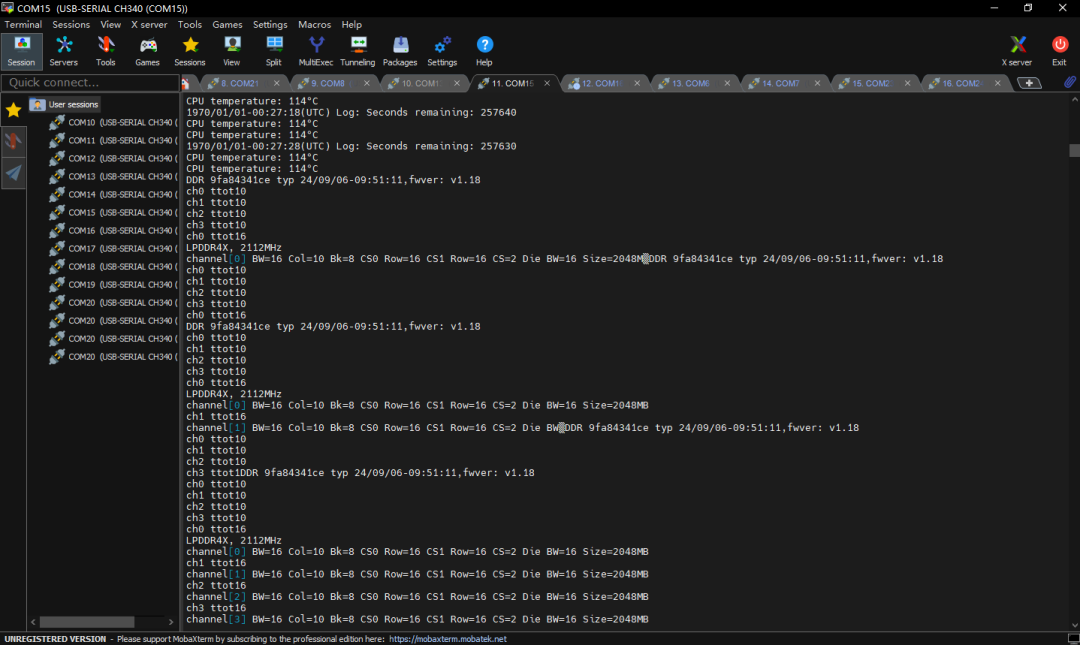

圖2 客戶使用場景中CPU中心溫度

thermal框架配置中，默認過溫保護閾值為115℃，極其容易觸發重啟。

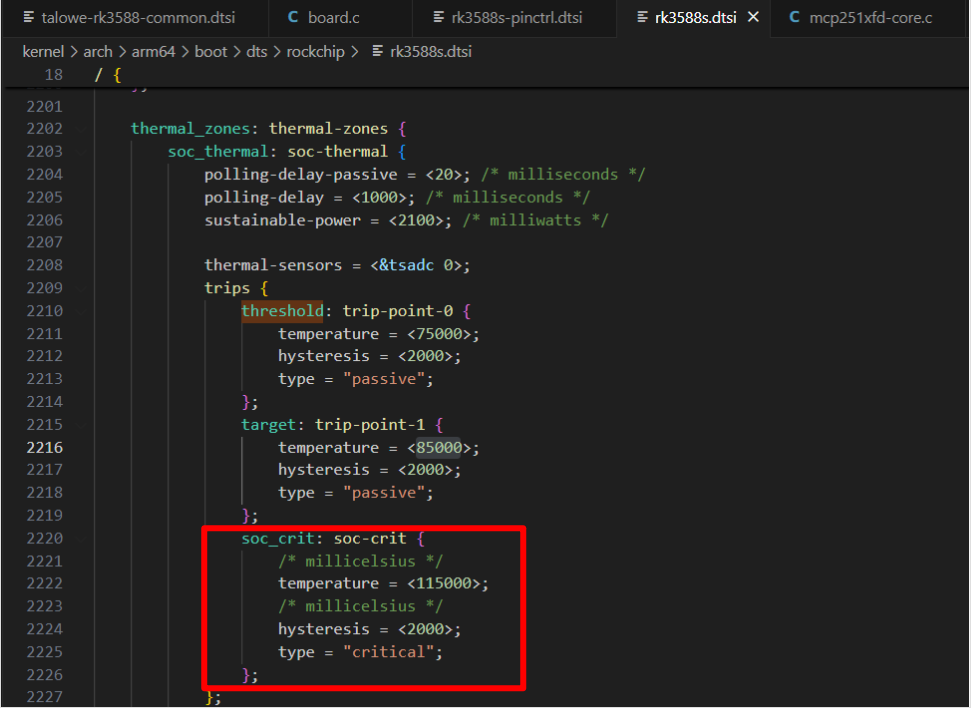

圖3 RK3588的Termal zone 節點

從 Datasheet可知RK3588芯片結溫為125℃。將soc_crit值修改為125℃。此時，無風扇條件下CPU可超過115℃。

圖4 RK3588的最大結溫絕對值

圖5 查看系統是否修改成功

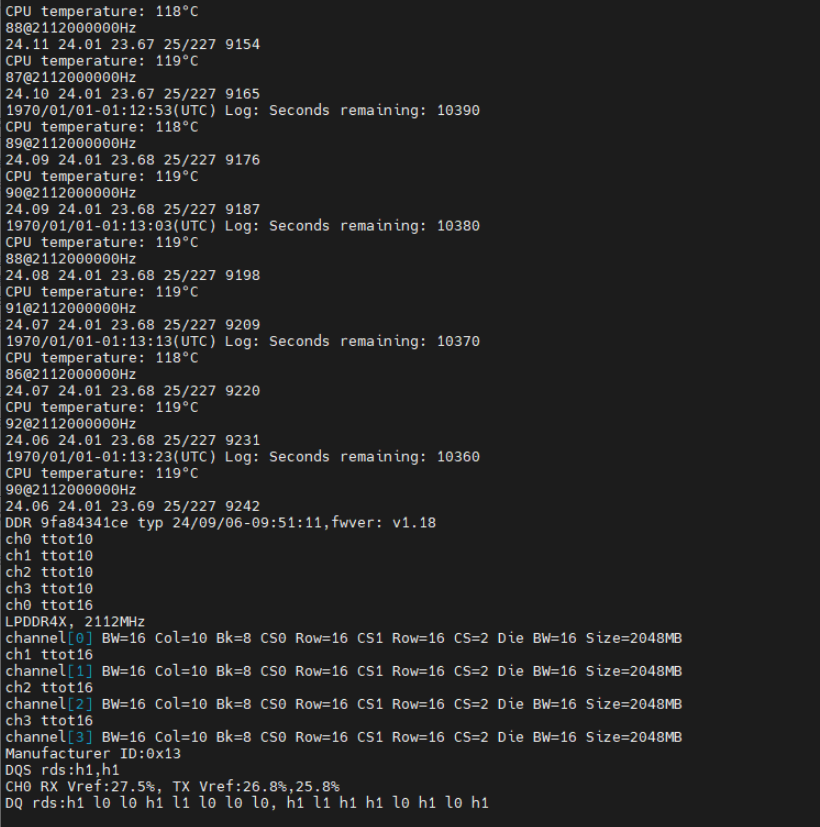

圖6 模擬超85℃極限環境下DDR定最高頻時滿負載工作情況

四、總結

通過系統化的溫度監控、壓力測試與策略調優，RK3588在高低溫環境下的穩定性得到顯著提升。從樣機到產品化，溫控策略的優化是確保嵌入式設備可靠運行的關鍵一環。
