實驗名稱：磁電/壓電器件與系統研究實驗

研究方向：超低頻/甚低頻機械天線

測試設備：ATA-3082D功率放大器，任意波形發生器，信號發生器，NI采集卡，螺線管等。

實驗過程：

在發射段，使用信號發生器或者NI采集卡產生激勵波形，然后利用線性功率放大器(ATA-3082D,Aigtek,China)對驅動信號進行電壓或者電流的放大，最后饋入超低頻和甚低頻機械天線。在接收端，采用普通螺線管進行磁場探測，并利用前置電壓放大器進行弱信號濾波放大，最后采用NI采集卡實現模數轉換，并在上位機進行解調。

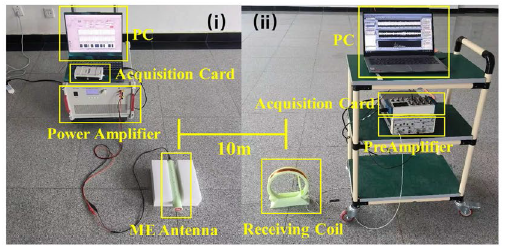

試驗1：驅動信號通過任意波形發生器提供，并由線性功率放大器（ATA-3082D，Aigtek，中國）放大。自制線圈用于接收磁場，并計算輻射磁場。

試驗2：在發射端，信號發生器產生頻率在樣品諧振頻率處的單頻正弦波信號，經功率放大器放大至40Vpp的電壓值，最后饋送入樣品中。在接收端，考慮到遠距離情況下磁場將會衰減到fT量級，因此我們采用中國科學院電子所生產的高性能磁場傳感器CAS-30作為接收器，CAS-30探測到的信號經由線纜連接到采集卡上，采集卡將采集到的模擬電信號轉換為數字信號送至電腦上，經由電腦進行數據處理得到結果。

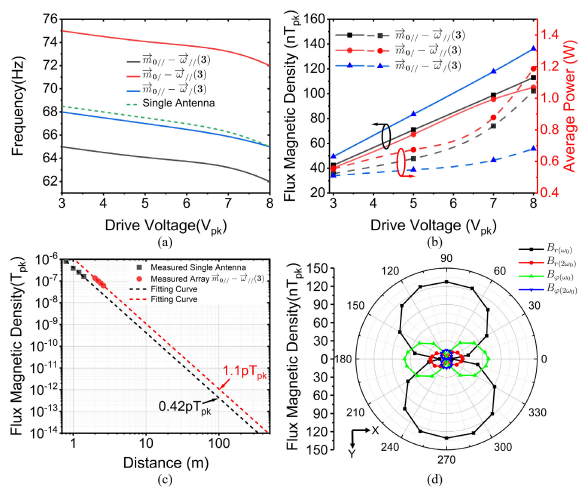

實驗結果：實驗一：對于我們優化的一維陣列，在65Hz驅動頻率下，自由空間中2米距離處測得的磁通密度達到137nT峰峰值（100米處為1100fT峰峰值）。該陣列具有19×6×2.2cm3的緊湊尺寸，品質因數（FOM_1）計算值為5560A2m/W。最后，通過優化后的磁偶極子天線（MPA）成功傳輸了二進制幅移鍵控（BASK）和二進制相移鍵控（BPSK）信號。實驗證明其可在22米距離實現4比特/秒的可靠通信，用于評估通信性能的FOM_2指標高達169.2b/s/(m2·Hz)，達到其他磁偶極子天線性能指標的近八倍。

圖：實驗結果

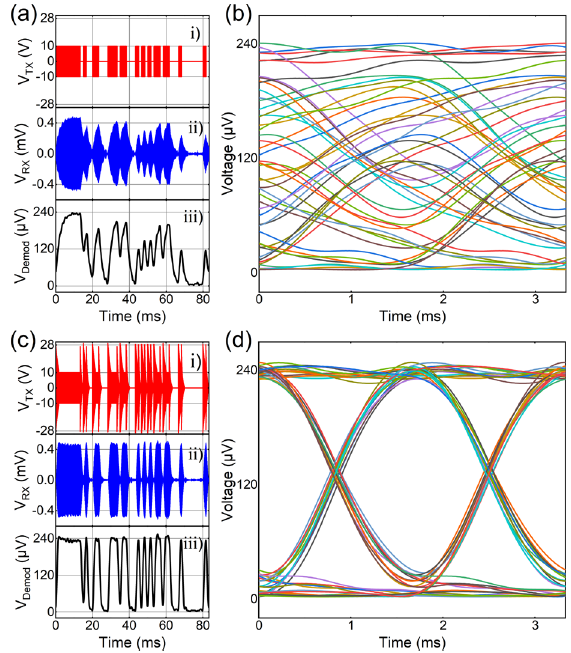

實驗二：改進型二進制幅移鍵控（BASK）方案在通信效率僅降低20%的情況下，實現了5倍帶寬提升。實驗數據顯示，基于所提出波形設計的可靠通信速率在15米距離下可達1000比特/秒，而傳統BASK方法在10米距離下僅能實現500比特/秒。這種預失真波形與建立的調制方法突破了甚低頻（VLF）機械天線信息帶寬與物理帶寬相互制約的局限，有望推動磁電（ME）天線在VLF波段的通信應用進程。

圖：實驗結果

功率放大器推薦：ATA-3082D功率放大器

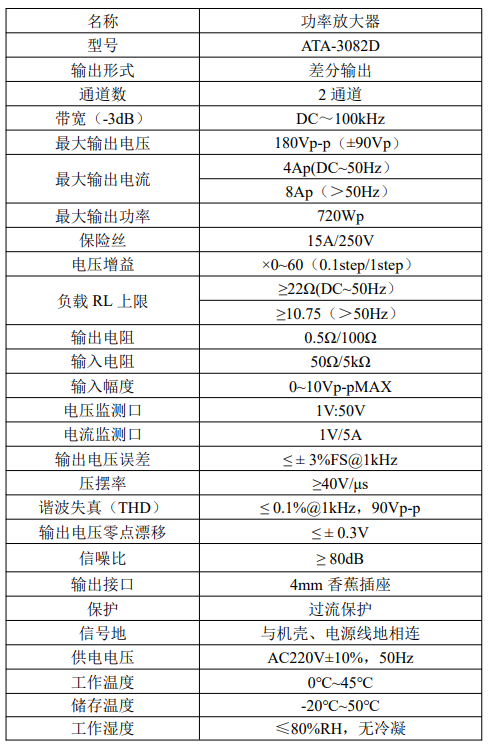

圖：ATA-3082D功率放大器指標參數
