在電子設計領域，高精度、高速的模數轉換器（ADC）一直是實現高性能數據采集系統的關鍵組件。今天，我們就來深入探討德州儀器（Texas Instruments）的ADS8481，一款18位、1-MSPS的采樣模數轉換器，看看它在設計和應用中能為我們帶來哪些優勢和挑戰。

文件下載：ads8481.pdf

一、產品概述

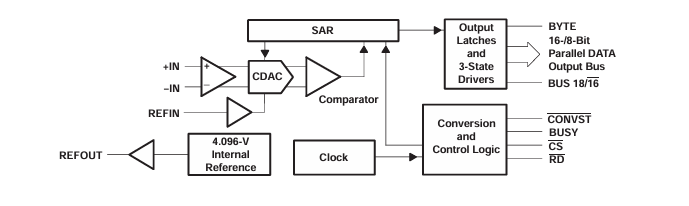

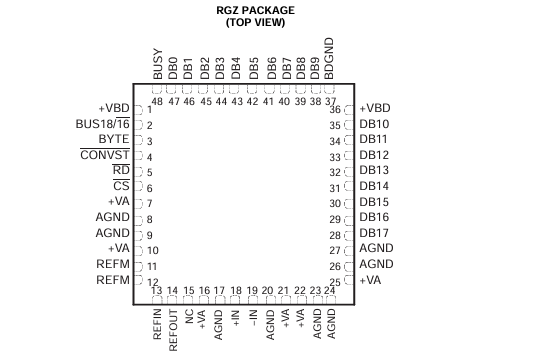

ADS8481是一款具有內部4.096-V參考和偽差分單端單極性輸入的18位、1-MSPS A/D轉換器。它采用了基于電容的18位逐次逼近寄存器（SAR）A/D轉換器，自帶采樣和保持功能。該器件提供了全18位接口、16位選項（通過兩次讀取周期讀取數據）和8位總線選項（通過三次讀取周期讀取數據），適用于多種應用場景。

1.1 產品特性

• 高采樣率：0到1 MSPS的采樣率，能夠滿足高速數據采集的需求。
• 高精度：18位分辨率，確保在整個溫度范圍內無丟失碼，低偏移誤差（±0.1 mV）和低溫度漂移（0.2 ppm/°C偏移誤差溫度漂移、0.6 ppm/°C增益誤差溫度漂移）。
• 低功耗：在1 MSPS時功耗僅為220 mW，適合低功耗應用。
• 零延遲：保證數據的實時性。
• 寬數字電源范圍：2.7 V ~ 5.25 V，增強了系統的靈活性。

1.2 應用領域

ADS8481的特性使其廣泛應用于醫療儀器、光網絡、傳感器接口、高精度數據采集系統和磁力計等領域。

二、技術規格

2.1 絕對最大額定值

在使用ADS8481時，需要注意其絕對最大額定值，以確保器件的安全運行。例如，輸入電壓、電源電壓等都有一定的范圍限制，超出這些范圍可能會導致器件損壞。

2.2 電氣特性

ADS8481的電氣特性包括輸入電容、輸入泄漏電流、分辨率、線性度、噪聲等參數。這些參數直接影響著轉換器的性能，在設計時需要根據具體應用進行合理選擇。

三、工作原理

3.1 轉換過程

ADS8481的轉換時鐘由內部生成，轉換時間為710 ns，能夠?qū)崿F(xiàn)1 MHz的吞吐量。轉換通過將CONVST引腳拉低（CS為低時）來啟動，轉換器在CONVST信號的下降沿從采樣模式切換到保持模式。在轉換過程中，BUSY輸出信號保持高電平，轉換結束后返回低電平。

3.2 參考電壓

ADS8481可以使用外部參考電壓，范圍為3.0 V到4.2 V。參考電壓在輸入引腳（REFIN）上進行內部緩沖，為了確保轉換器的良好性能，需要在該引腳上提供干凈、低噪聲、良好去耦的參考電壓。同時，也可以使用內部4.096-V參考，此時需要在REFOUT和REFIN之間連接一個0.1-μF去耦電容，并在REFOUT和REFM之間連接一個1-nF存儲電容。

3.3 模擬輸入

模擬輸入通過+IN和–IN兩個引腳提供。在轉換啟動時，這兩個引腳的差分輸入被采樣到內部電容陣列上。-IN輸入電壓限制在–0.2 V到0.2 V之間，+IN輸入范圍為–0.2 V到Vref + 0.2 V，輸入跨度[+IN - (-IN)]限制在0 V到Vref之間。為了保證轉換器的線性度和性能，需要注意輸入電壓的范圍和輸入源的輸出阻抗匹配。

四、數據讀取

ADS8481以直二進制格式輸出全并行數據。輸出數據可以通過18位、16位或8位總線進行讀取。

4.1 18位讀取

當BUS18/16和BYTE都為低電平時，輸出數據是DB17 - DB0引腳（MSB - LSB）上的完整18位字（D17 - D0）。

4.2 16位讀取

使用16位總線讀取時，需要進行兩次讀取。第一次讀取時，BUS18/16和BYTE都為低電平，讀取DB17 - DB2引腳的16個最高有效位（D17 - D2）；第二次讀取時，將BUS18/16置為高電平，同時BYTE保持低電平，此時較低的兩位（D1 - D0）出現在DB3 - DB2引腳上。

4.3 8位讀取

使用8位總線讀取時，需要進行三次讀取。第一次讀取時，BUS18/16和BYTE都為低電平，讀取DB17 - DB10引腳的8個最高有效位；第二次讀取時，將BYTE置為高電平，同時BUS18/16保持低電平，中間位（D9 - D2）出現在DB17 - DB10引腳上；第三次讀取時，將BUS18/16置為高電平，同時BYTE保持高電平，較低的兩位（D1 - D0）出現在DB11 - DB10引腳上。如果只需要前16個最高有效位，則最后一次讀取周期可以省略。

五、布局設計要點

在設計ADS8481的電路布局時，需要特別注意以下幾點，以確保其性能的最優發揮。

5.1 電源和接地

• 電源：+VA應連接到一個獨立的5-V電源平面或走線，直到電源入口點再與數字邏輯的電源連接。同時，需要在靠近器件的位置放置一個0.1-μF的陶瓷旁路電容，以提供干凈、良好去耦的電源。此外，還建議使用一個1-μF到10-μF的電容。
• 接地：AGND和BDGND引腳應連接到一個干凈的接地點，最好是模擬地。避免與微控制器或數字信號處理器的接地點過于接近，如果需要，可以直接從轉換器引出一條接地走線到電源入口點。理想的布局是為轉換器和相關模擬電路設置一個專用的模擬接地平面。

5.2 參考電壓

如果使用外部參考電壓，確保參考電壓源能夠驅動旁路電容而不產生振蕩。建議在引腳13（REFIN）和引腳12（REFM）之間直接連接一個0.1-μF的電容，并將REFM和AGND在器件下方的同一接地平面上短接。

5.3 模擬輸入

為了減少噪聲和干擾，模擬輸入信號應使用低帶寬輸入信號和低通濾波器。同時，要確保驅動+IN和–IN輸入的源的輸出阻抗匹配，以避免出現偏移誤差、增益誤差和線性度誤差。

六、應用案例

6.1 與8位微控制器接口

ADS8481可以通過8位數據總線與典型的微控制器進行并行接口連接。BUSY信號可以作為下降沿中斷信號提供給微控制器，以實現數據的實時讀取和處理。

6.2 信號處理應用

在需要良好信噪比（SNR）和總諧波失真（THD）性能的信號處理應用中，可以使用THS4031等低噪聲、高速運算放大器來驅動ADS8481的模擬輸入。同時，可以通過調整電路配置和使用合適的參考電壓源來優化系統性能。

七、總結

ADS8481作為一款高性能的18位、1-MSPS采樣模數轉換器，具有高精度、低功耗、寬數字電源范圍等優點，適用于多種應用場景。在設計和使用過程中，需要注意其工作原理、參考電壓、模擬輸入、數據讀取和布局設計等方面的要點，以確保其性能的最優發揮。希望通過本文的介紹，能夠幫助電子工程師更好地理解和應用ADS8481，為設計出更優秀的電子系統提供有力支持。

你在使用ADS8481的過程中遇到過哪些問題和挑戰？歡迎在評論區分享你的經驗和見解。
