在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們要深入探討的是德州儀器（Texas Instruments）的一款優秀產品——ADS5440，一款13位、210 MSPS的模數轉換器，它在測試測量、軟件定義無線電、多通道基站接收器等眾多領域都有著廣泛的應用。

文件下載：ads5440.pdf

一、產品特性亮點

1. 高精度與高速度

ADS5440擁有13位的分辨率和210 MSPS的采樣率，能夠以極高的精度快速采集模擬信號。在不同的中頻條件下，它都展現出了出色的信噪比（SNR）和無雜散動態范圍（SFDR）。例如，在100 - MHz IF和210 MSPS的條件下，SNR可達69 dBc，SFDR可達76 dBc；在230 - MHz IF和210 MSPS時，SNR為68.1 dBc，SFDR為74 dBc。這使得它在處理高頻信號時也能保證信號的準確性和純凈度。

2. 輸入輸出特性

它具有2.2 $V_{PP}$ 的差分輸入電壓，并且采用了全緩沖模擬輸入，能夠有效隔離內部開關對信號源的干擾。輸出方面，提供LVDS兼容輸出，方便與后續的數字電路進行連接。同時，它采用5 V模擬電源電壓和3.3 V數字輸出電源，這種電源配置既滿足了模擬電路的高性能需求，又與數字電路的低電壓標準相匹配。

3. 低功耗與寬溫度范圍

總功耗僅為2 W，在保證高性能的同時，降低了能源消耗。而且，它的工作溫度范圍為 - 40°C至85°C，適用于各種工業環境，具有很強的環境適應性。

4. 封裝與兼容性

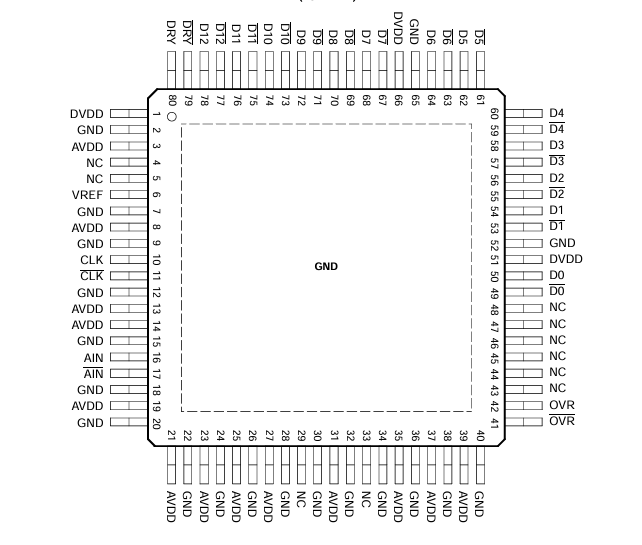

ADS5440采用TQFP - 80 PowerPAD?封裝，這種封裝不僅便于安裝和焊接，還具有良好的散熱性能。此外，它與ADS5444引腳兼容，方便工程師在不同產品之間進行替換和升級。

二、電氣特性詳解

1. 模擬輸入特性

ADS5440的模擬輸入具有1 kΩ的差分輸入電阻（DC）和1.5 pF的差分輸入電容，輸入帶寬高達800 MHz，能夠適應各種不同頻率的模擬信號輸入。內部參考電壓為2.4 V，為信號處理提供了穩定的參考。

2. 動態精度

在動態精度方面，它保證沒有丟失碼，差分線性誤差（DNL）和積分線性誤差（INL）都控制在較小的范圍內。例如，在$f_{IN}$ = 10 MHz時，DNL為±0.4 LSB，INL為 + 0.9 LSB。同時，它的增益誤差和偏移誤差也較小，并且溫度漂移系數也很低，保證了在不同溫度環境下的穩定性。

3. 動態AC特性

SNR和SFDR是衡量ADC動態性能的重要指標。ADS5440在不同輸入頻率下都表現出了良好的SNR和SFDR性能。例如，在$f_{IN}$ = 10 MHz時，SNR可達69.8 dBc，SFDR可達84 dBc。此外，它的二次諧波（HD2）和三次諧波（HD3）也都很低，進一步保證了信號的純凈度。

三、應用信息分析

1. 工作原理

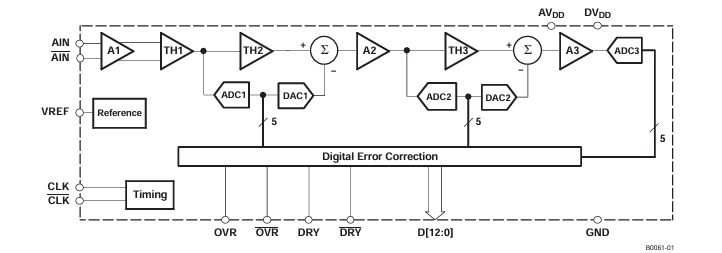

ADS5440是一款單片流水線模數轉換器，其轉換過程由外部輸入時鐘的上升沿觸發。在時鐘上升沿瞬間，差分輸入信號被輸入跟蹤保持（T&H）捕獲，然后通過一系列小分辨率階段進行順序轉換，最終在數字校正邏輯塊中組合輸出。整個過程會產生四個時鐘周期的數據延遲，輸出數據以13位并行字的形式呈現，采用偏移二進制格式編碼。

2. 輸入配置

模擬輸入由模擬差分緩沖器和雙極跟蹤保持器組成，模擬緩沖器能夠隔離內部開關對輸入源的影響。輸入共模電壓通過內部500 Ω電阻設置為2.4 V，差分輸入阻抗為1 kΩ。為了獲得最佳性能，建議采用差分輸入方式，可以使用RF變壓器或單端放大器來驅動輸入信號。

3. 時鐘輸入

時鐘輸入可以采用差分時鐘信號或單端時鐘輸入。在低輸入頻率應用中，單端時鐘可以節省成本和電路板空間；而在對抖動敏感的應用中，差分時鐘具有更好的抗共模噪聲能力和更高的時鐘幅度容忍度，能夠有效降低時鐘噪聲對抖動的影響。

4. 電源與布局

為了保證ADS5440的性能，建議使用低噪聲電源，并進行適當?shù)娜ヱ钐幚怼ＤM部分使用5 V AVDD電源，數字輸出使用3.3 V DRVDD電源。在電路板布局方面，應采用多層板設計，將輸入走線與數字輸出和時鐘走線隔離，避免干擾。同時，要注意散熱問題，將熱沉焊接到電路板上，以提高散熱效率。

四、PowerPAD封裝優勢

PowerPAD封裝是一種熱增強型標準尺寸IC封裝，它通過將引線框架芯片焊盤（或熱焊盤）暴露在IC底部，提供了極低的熱阻路徑，能夠?qū)⑿酒a(chǎn)生的熱量快速傳導到電路板上，從而實現高效散熱。這種封裝可以使用標準的印刷電路板（PCB）組裝技術進行安裝和拆卸，方便工程師進行維修和更換。

五、總結與思考

ADS5440憑借其高精度、高速度、低功耗和良好的環境適應性等優點，成為了眾多應用領域的理想選擇。在實際設計中，工程師需要根據具體的應用需求，合理選擇輸入配置、時鐘輸入方式和電源布局，以充分發揮ADS5440的性能優勢。同時，要注意遵守產品的絕對最大額定值和推薦工作條件，確保設備的可靠性和穩定性。大家在使用ADS5440的過程中，是否遇到過一些特殊的問題或者有一些獨特的設計經驗?zāi)?？歡迎在評論區分享交流。
