在嵌入式系統與智能設備中，小容量、可重復擦寫的非易失性存儲器始終扮演著關鍵角色。芯伯樂24Cxx系列串行EEPROM憑借其標準化的接口、穩定的性能與極低的功耗，成為存儲配置參數、用戶設置、運行日志等的首選方案。無論是消費電子、工業控制還是物聯網設備，都能見到它的身影。

一產品概述

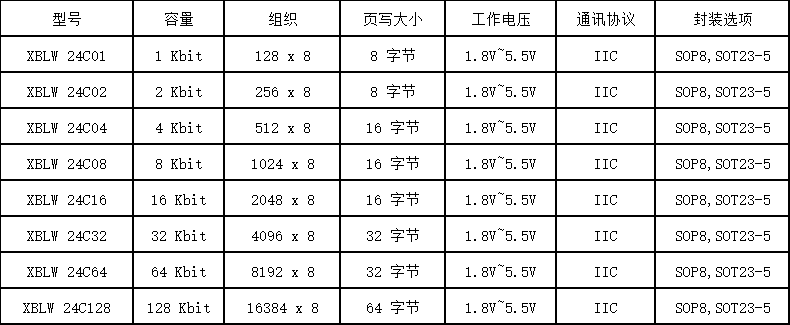

24C02/24C04/24Cxx系列是基于IIC總線協議的串行電可擦除存儲器（EEPROM），支持在斷電后長期保存數據。芯片采用SOP8、SOT23-5等緊湊封裝，適應各類空間受限場景。工作電壓范圍寬（1.8V~5.5V），兼容3.3V與5V系統，具有良好的電源適應性。該系列覆蓋從1Kbit至128Kbit等多種容量，常見型號包括：

二核心優勢


標準IIC接口：只需兩根信號線（SCL、SDA），極大節省MCU引腳資源。

高可靠性：支持100萬次擦寫循環與100年數據保存壽命，確保數據長期穩定。

寬電壓工作：1.8V~5.5V，適用于電池供電或低功耗設備。

內置寫保護：支持硬件寫保護引腳（WP），防止誤寫操作。

頁寫能力：支持多字節頁寫操作，提高寫入效率。

多種地址選項：通過A0/A1/A2引腳實現同總線多器件尋址，擴展靈活。

三典型應用場景

智能家電

存儲洗衣機模式、空調設置、用戶習慣等參數。

物聯網終端

保存傳感器標定數據、節點身份標識、網絡配置。

消費電子

如打印機存配置、數碼相框存圖片索引、音響存音效參數。

四典型應用電路設計指南

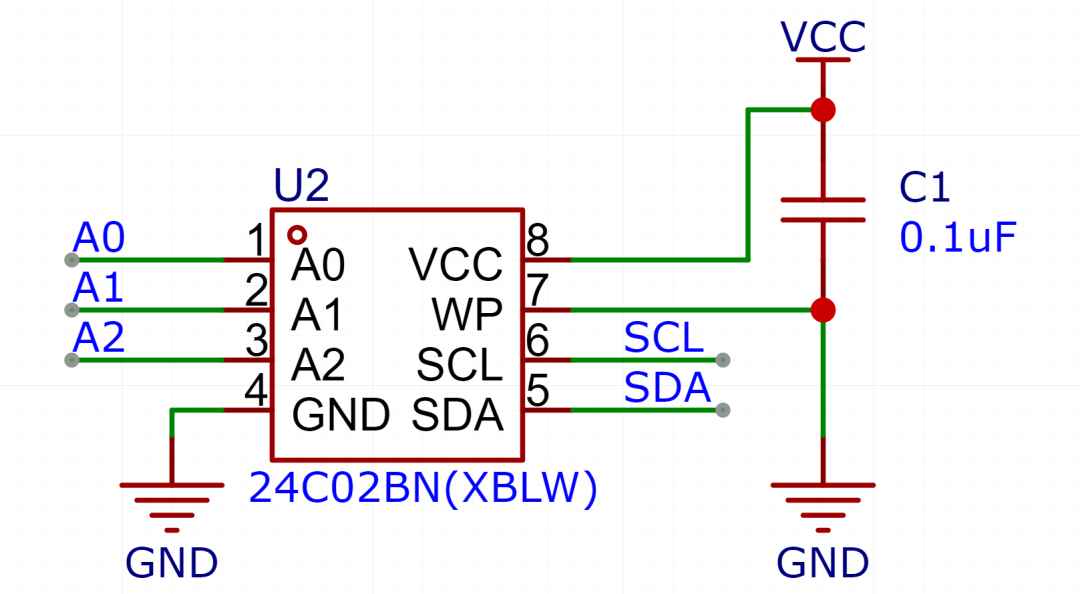

基本接線示例：

VCC：接1.8V~5.5V電源

GND：接地

SCL：接MCU的IIC時鐘線

SDA：接MCU的IIC數據線（需上拉電阻，通常4.7kΩ）

A0/A1/A2：地址選擇引腳，根據引腳高低電平?jīng)Q定地址器件IIC地址

WP：接高電平禁止寫入，接低電平允許寫入

> 設計提示：

> 若總線掛載多個EEPROM，可通過A0/A1/A2引腳設置不同地址。

> 建議在SDA與SCL線上串聯小電阻（如100Ω）以抑制信號振鈴。

五總結

芯伯樂24C02/24C04/24Cxx系列EEPROM以其標準化接口、高可靠性、低功耗與極簡的外圍電路，成為小容量非易失存儲設計的經典之選。無論是在成本敏感型消費產品，還是在嚴苛環境下的工業設備中，它都能提供穩定、靈活、易于集成的存儲解決方案，助力工程師快速實現產品功能并提升系統可靠性。
