在電子設計領域，數模轉換器（DAC）是連接數字世界和模擬世界的關鍵橋梁。今天我們要深入探討的是德州儀器（TI）的DAC8554，一款16位、四通道、超低毛刺、電壓輸出的數模轉換器，它以其低功耗、高性能和靈活的接口設計，在眾多應用場景中展現出強大的優勢。

文件下載：dac8554.pdf

DAC8554的特性亮點

高精度與低毛刺

DAC8554具有出色的相對精度，可達±4LSB，這意味著它能夠精確地將數字信號轉換為模擬電壓輸出。同時，其極低的毛刺能量?jī)H為0.15nV - s，大大減少了在信號轉換過程中產生的干擾，確保了輸出信號的純凈度。這種高精度和低毛刺特性使得DAC8554在對信號質量要求極高的應用中表現出色，如便攜式儀器和閉環伺服控制。

低功耗運行

在當今追求節能和長續航的時代，低功耗是電子設備的重要指標。DAC8554在微功耗模式下，每通道僅消耗150μA（2.7V供電時），并且具備上電復位到零刻度的功能，進一步降低了功耗。在正常工作模式下，5V供電時功耗為4.25mW，而在掉電模式下，功耗可降至4μW，非常適合便攜式電池供電設備。

寬電源范圍與高兼容性

DAC8554的電源范圍為+2.7V至+5.5V，這使得它能夠適應多種電源環境。同時，其1.8V至5.5V的邏輯兼容性，使其可以與各種CMOS邏輯家族輕松接口，為系統設計提供了更大的靈活性。

快速穩定的輸出

該轉換器的建立時間僅為10μs（達到±0.003% FSR），能夠快速響應數字信號的變化，輸出穩定的模擬電壓。此外，超低的交流串?dāng)_（典型值為 - 100dB）確保了通道之間的獨立性，減少了信號干擾。

技術原理剖析

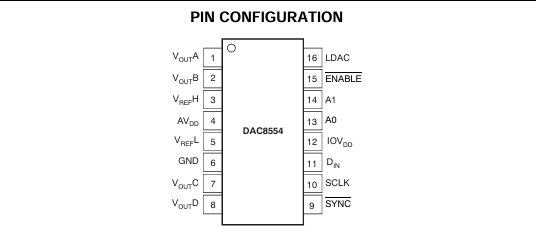

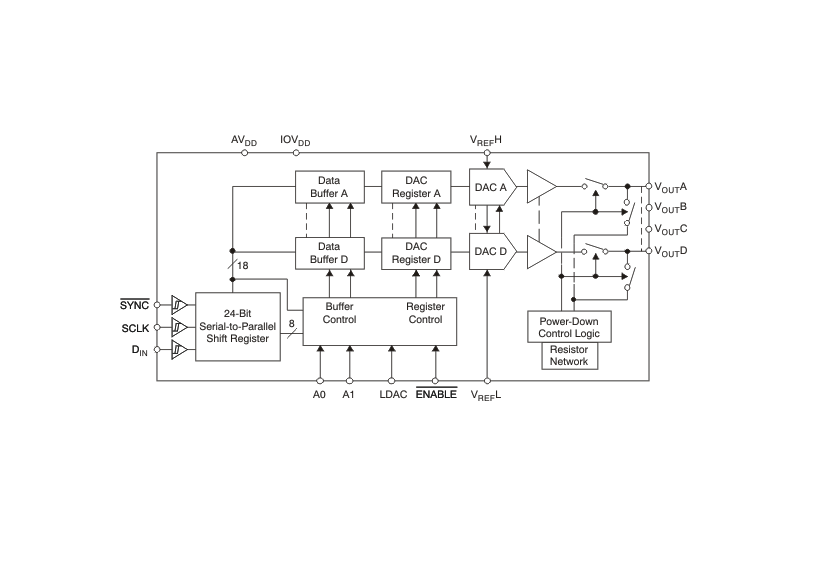

DAC架構

DAC8554的每個通道采用電阻串DAC架構，通過一個電阻串和一個輸出緩沖放大器實現模擬電壓輸出。電阻串部分根據加載到DAC寄存器的代碼選擇電壓節點，然后通過開關將該電壓應用到輸出放大器。輸出放大器能夠產生接近軌到軌的電壓輸出，其輸出范圍可達到0V至AVDD（需考慮增益和偏移誤差），并且能夠驅動2kΩ與1000pF并聯的負載。

串行接口

DAC8554使用3線串行接口（SYNC、SCLK和DIN），與SPI、QSPI和Microwire接口標準兼容，也適用于大多數DSP。寫序列從SYNC線變?yōu)榈碗娖介_始，數據在SCLK的下降沿時鐘輸入到24位移位寄存器。串行時鐘頻率最高可達50MHz，使得它能夠與高速DSP配合使用。

輸入移位寄存器與地址匹配

輸入移位寄存器（SR）為24位，由8個控制位和16個數據位組成。其中，前兩個控制位（DB23和DB22）為地址匹配位，DAC8554支持硬件尋址功能，允許單個主機通過單個SPI總線控制多達四個DAC8554，實現16通道操作。如果地址不匹配，控制命令和數據將被忽略，但廣播更新可以覆蓋地址匹配。

電源與電壓轉換

為確保設備的最低功耗，應使邏輯電平盡可能接近電源軌。IOVDD引腳為數字輸入結構供電，可在單電源操作時連接到AVDD，在雙電源操作時連接到系統的邏輯電源。外部邏輯高輸入通過電平轉換器轉換為AVDD，IOVDD可在2.7V至5.5V范圍內工作，確保與各種邏輯家族的兼容性。

應用案例分析

便攜式儀器

在便攜式儀器中，如手持示波器和數據采集系統，DAC8554的低功耗特性可以延長電池續航時間，而其高精度和低毛刺性能則能夠保證測量結果的準確性。同時，快速的建立時間和良好的輸出穩定性使得儀器能夠?qū)崟r(shí)響應信號變化，提供可靠的數據。

閉環伺服控制

在閉環伺服控制系統中，DAC8554的高精度和低串?dāng)_性能可以確保控制信號的精確傳輸，減少系統誤差。其快速的輸出更新能力使得系統能夠及時調整控制參數，實現精確的位置和速度控制。

過程控制與數據采集

在工業過程控制和數據采集系統中，DAC8554可以將數字控制信號轉換為模擬電壓，驅動執行器和傳感器。其寬電源范圍和高兼容性使得它能夠適應不同的工業環境，為系統提供穩定可靠的信號轉換。

設計注意事項

布局與布線

由于DAC8554是精密模擬組件，需要精心的布局和布線。應將GND和AVDD連接到獨立的電源平面或走線，直到電源入口點再連接在一起。同時，使用1μF至10μF的電容與0.1μF的旁路電容并聯，以減少電源噪聲。在使用多個DAC8554時，要特別注意數字信號的完整性，確保SYNC、SCLK和DIN線的上升時間大于傳播延遲的六倍。

負載驅動

DAC8554的輸出級能夠驅動高達1000pF的負載，但在驅動電阻性負載時，要注意輸出電壓接近AVDD時可能會出現線性性能下降的問題。為保證良好的線性度，輸出電壓應至少比AVDD低100mV。

電源選擇

在電源選擇方面，如果電源噪聲較大或系統電源電壓不是5V，可以考慮使用REF02等精密電壓參考源為DAC8554供電，以提供穩定的電源電壓。

總結

DAC8554作為一款高性能的16位四通道數模轉換器，憑借其高精度、低功耗、高兼容性和快速穩定的輸出特性，在便攜式儀器、閉環伺服控制、過程控制和數據采集等眾多領域具有廣泛的應用前景。在設計過程中，我們需要充分考慮其技術原理和設計注意事項，以確保系統的性能和穩定性。希望本文能夠?yàn)?a href="http://www.brongaenegriffin.com/v/tag/125/" target="_blank">電子工程師們?cè)谑褂肈AC8554時提供有價值的參考。你在使用DAC8554的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
