在電子設計領域，數模轉換器（DAC）是連接數字世界和模擬世界的關鍵橋梁。今天，我們要深入探討的是德州儀器（TI）推出的一款12位雙路電壓輸出DAC——DAC7552。它在性能、功能和應用方面都有著出色的表現，下面就跟隨我一起揭開它的神秘面紗。

文件下載：dac7552.pdf

一、DAC7552概述

DAC7552是一款具有卓越線性度和單調性的12位雙路電壓輸出DAC。它采用了專有的架構，有效減少了諸如代碼間毛刺和通道間串?dāng)_等不必要的瞬態現象。該芯片的工作電壓范圍為2.7V至5.5V，僅需單電源供電，非常適合各種低功耗應用。其輸出放大器能夠在5μs的建立時間內，以軌到軌的方式驅動2kΩ和200pF的負載，輸出范圍可通過外部電壓基準進行設置。

二、關鍵特性

2.1 電氣性能

• 12位分辨率：提供了高精度的模擬輸出，能夠滿足大多數應用對分辨率的要求。
• 超低毛刺能量：僅為0.1nVs，相比行業其他產品有超過10倍的提升，使得輸出信號更加純凈。
• 超低串?dāng)_：通道間串?dāng)_低至 -100dB，一個通道的電壓變化幾乎不會影響另一個通道的輸出，大大提高了多通道應用的穩定性。
• 低功耗：正常工作時最大電流為440μA，每個通道的掉電模式下最大電流僅為2μA，有助于延長電池供電設備的續航時間。
• 快速建立時間：輸出電壓建立時間最大為5μs，能夠快速響應數字輸入的變化，滿足高速數據處理的需求。

2.2 接口特性

• SPI兼容串行接口：時鐘速率最高可達50MHz，與多種微控制器和數字信號處理器（DSP）兼容，方便實現數字控制。
• 菊花鏈功能：支持多個DAC7552芯片級聯，可擴展輸出通道數量，適用于需要多個模擬輸出的應用場景。
• 異步硬件清零：通過CLR引腳可以異步清零DAC寄存器，使輸出電壓立即回到零電平，方便系統初始化和故障恢復。

2.3 溫度特性

指定的工作溫度范圍為 -40°C至105°C，能夠在惡劣的環境條件下穩定工作，適用于工業、汽車等對溫度要求較高的應用。

三、引腳說明

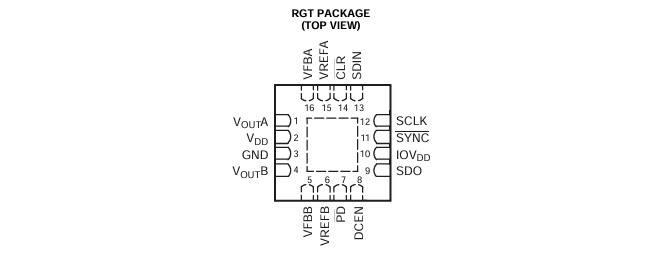

四、工作原理

4.1 D/A轉換部分

DAC7552的架構由一個電阻串DAC和一個輸出緩沖放大器組成。輸入編碼為無符號二進制，理想輸出電壓計算公式為：$V_{OUT }= VREF × D / 4096$，其中D是加載到DAC寄存器的二進制代碼的十進制等效值，范圍從0到4095。

4.2 電阻串部分

電阻串由一系列阻值為R的電阻組成，數字代碼決定了從電阻串的哪個節點提取電壓，并將其輸入到輸出放大器。由于采用電阻串結構，確保了DAC的單調性。為了減少通道間串?dāng)_，DAC7552使用了兩個獨立的電阻串。

4.3 輸出緩沖放大器

輸出放大器能夠產生軌到軌的輸出電壓，輸出范圍為0V至$V_{DD}$。它可以驅動2kΩ并聯最大1000pF的負載到地，壓擺率為1.8V/μs，無負載時典型建立時間為3μs。

4.4 參考輸入和反饋輸入

芯片為兩個DAC提供了獨立的參考引腳VREFA和VREFB，可根據需要將它們外部短接。建議在外部電路中使用緩沖參考源（如REF3140），每個參考輸入引腳的輸入阻抗典型值為100kΩ。此外，DAC7552還包含兩個放大器反饋輸入引腳VFBA和VFBB，用于電壓輸出操作時，需外部連接到對應的輸出引腳，以提高直流精度。

五、應用領域

5.1 便攜式電池供電儀器

由于其低功耗和小尺寸的特點，DAC7552非常適合用于便攜式電池供電的儀器設備，如手持示波器、便攜式數據采集器等，能夠有效延長電池續航時間。

5.2 數字增益和偏移調整

在信號處理和測量系統中，DAC7552可用于數字增益和偏移調整，通過精確控制模擬輸出電壓，實現對信號的準確調整。

5.3 可編程電壓和電流源

可作為可編程電壓和電流源，為各種電路提供精確的電壓和電流輸出，滿足不同應用場景的需求。

5.4 工業過程控制

在工業過程控制中，DAC7552可用于控制執行器、調節閥等設備，實現對工業過程的精確控制。其高線性度、低毛刺和低串?dāng)_特性，能夠確?？刂葡到y(tǒng)的穩定性和準確性。

六、使用注意事項

6.1 SPI接口操作

在使用SPI接口控制DAC7552時，要特別注意SYNC引腳的操作。SYNC引腳不能在沒有完整SCLK脈沖的情況下進行切換，否則SPI接口可能會鎖定在錯誤狀態，導致DAC工作異常。如果出現這種情況，可以通過寫入有效的SPI命令或正確使用SYNC引腳來恢復通信。

6.2 參考電壓選擇

為了獲得高動態范圍的輸出，建議選擇合適的參考電壓源，如REF3140（4.096V）或REF02（5V）。

6.3 布局和布線

在PCB設計中，要注意合理布局和布線，減少信號干擾。特別是參考電壓引腳和輸出引腳，要盡量縮短走線長度，避免與其他信號線交叉。

七、總結

DAC7552是一款性能卓越的12位雙路DAC芯片，具有低功耗、高精度、低毛刺、低串?dāng)_等優點。它的豐富功能和廣泛的應用領域，使其成為電子工程師在設計模擬輸出電路時的理想選擇。在實際應用中，只要我們充分了解其特性和使用注意事項，合理設計電路，就能發揮出DAC7552的最佳性能。

你在使用DAC7552的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
