在電子設計領域，數模轉換器（DAC）是連接數字世界和模擬世界的重要橋梁。今天，我們將深入探討德州儀器（TI）的DAC8802，這是一款雙路、14位、電流輸出的數模轉換器，具有出色的性能和廣泛的應用場景。

文件下載：dac8802.pdf

關鍵特性

高精度與快速響應

DAC8802的相對精度和差分非線性誤差最大僅為1 LSB，能夠提供高精度的模擬輸出。同時，它具有0.5μs的建立時間，能夠快速響應輸入信號的變化，適用于對速度要求較高的應用。

靈活的參考輸入

該轉換器支持獨立的4象限乘法參考輸入，參考帶寬可達10 MHz，參考動態范圍為 -105 dB THD。這使得它能夠適應不同的輸入信號要求，提供更加靈活的設計方案。

高速串行接口

DAC8802采用SPI?兼容的3線接口，最高時鐘頻率可達50 MHz，能夠?qū)崿F(xiàn)高速的數據傳輸。此外，它還具有雙緩沖寄存器，支持多通道同時更新，提高了系統的效率。

內部復位與行業標準引腳配置

內部的上電復位功能可以確保系統啟動時輸出電壓為零，提高了系統的穩定性。同時，DAC8802采用行業標準的引腳配置，便于與其他設備進行集成。

電氣特性

靜態性能

• 分辨率：14位，能夠提供較高的精度。
• 相對精度：±1 LSB，確保輸出的準確性。
• 差分非線性：±1 LSB，保證輸出的線性度。
• 輸出泄漏電流：在不同溫度下，輸出泄漏電流較小，確保輸出的穩定性。

參考輸入

• 參考電壓范圍：-15 V至15 V，支持正負參考電壓輸入。
• 輸入電阻：4 kΩ至6 kΩ，輸入電阻匹配誤差小于1%，確保參考輸入的穩定性。

模擬輸出

• 輸出電流：數據為3FFFh時，輸出電流為1.6 mA至2.5 mA，能夠滿足不同的負載需求。
• 輸出電容：與代碼相關，典型值為50 pF。

邏輯輸入

• 輸入低電壓：VDD = 2.7 V時，輸入低電壓為0.6 V；VDD = 5 V時，輸入低電壓為0.8 V。
• 輸入高電壓：VDD = 2.7 V時，輸入高電壓為2.1 V；VDD = 5 V時，輸入高電壓為2.4 V。

接口時序

• 時鐘寬度：高電平和低電平寬度均為10 ns，確保數據的穩定傳輸。
• CS到時鐘設置：0 ns，確保數據的及時傳輸。
• 時鐘到CS保持：10 ns，確保數據的穩定傳輸。

工作原理

電路結構

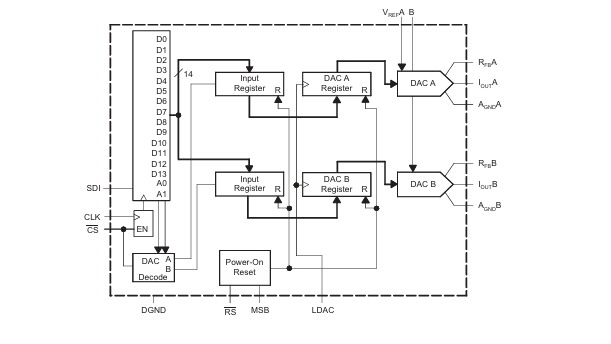

DAC8802包含兩個14位、電流輸出的數模轉換器，每個轉換器都有獨立的乘法參考輸入。它采用3線、SPI兼容的串行數據接口，通過可配置的異步RS引腳實現半量程或零量程預設。此外，LDAC strobe可以實現兩通道同時更新，實現硬件同步輸出電壓變化。

數模轉換過程

DAC8802采用電流導向R - 2R梯形DAC結構，每個DAC都有一個匹配的反饋電阻，用于與外部I - V轉換器放大器配合使用。輸出電壓由參考電壓和數字數據決定，輸出極性與參考電壓極性相反。

參考輸入與輸出特性

該轉換器支持正負參考電壓輸入，參考電壓范圍為 -15 V至15 V。參考電壓輸入具有恒定的標稱輸入電阻，為5 kΩ ± 20%。DAC輸出的I_OUT A和B與代碼相關，會產生不同的輸出電阻和電容。

應用場景

自動測試設備

DAC8802的高精度和快速響應特性使其非常適合用于自動測試設備中，能夠提供準確的模擬信號輸出，滿足測試設備對精度和速度的要求。

儀器儀表

在儀器儀表領域，DAC8802可以用于生成各種模擬信號，如電壓、電流等，為儀器儀表提供精確的信號源。

數字控制校準

該轉換器可以用于數字控制校準系統中，通過精確的模擬輸出實現對系統的校準，提高系統的性能和穩定性。

設計注意事項

電源供應

為了保證DAC8802的性能，建議使用干凈的電源供應，避免使用開關電源。同時，電源應具有平滑的正斜坡，避免在1.5 V至2.3 V區域出現下垂現象。

PCB布局

PCB布局對DAC8802的性能有重要影響。建議將所有AGNDX引腳直接連接到模擬接地平面，確保I/V轉換器的非反相輸入直接連接到模擬接地平面或有單獨的感應走線回到AGNDX引腳連接。此外，反饋電阻走線應盡量短且低電阻，以防止IR降對增益誤差的影響。

ESD保護

所有邏輯輸入引腳都包含反向偏置的ESD保護齊納二極管，連接到地（DGND）和VDD。在使用過程中，應注意靜電防護，避免ESD對芯片造成損壞。

總結

DAC8802是一款高性能的14位數模轉換器，具有高精度、快速響應、靈活的參考輸入和高速串行接口等優點。它適用于自動測試設備、儀器儀表和數字控制校準等多種應用場景。在設計過程中，需要注意電源供應、PCB布局和ESD保護等問題，以確保其性能的穩定發揮。希望本文對電子工程師在使用DAC8802進行設計時有所幫助。你在使用DAC過程中遇到過哪些挑戰呢？歡迎在評論區分享你的經驗。
